Jaugeur à flotteur LT5
Endress+Hauser
11.2 Support de jauge
Un support de jauge est utilisé pour un montage sur la paroi extérieure de la cuve.
Remarque : les supports de tube ne sont pas fournis.
La distance entre la paroi externe de la cuve et le centre de la tête de mesure est de
15 mm (0,59 in) plus longue pour le LT5-6 (tête de mesure haute pression) que celle
pour le LT5-1 (tête de mesure basse pression) et pour le LT5-4 (tête de mesure
moyenne pression).
250 (9.84)
90
(3.54)

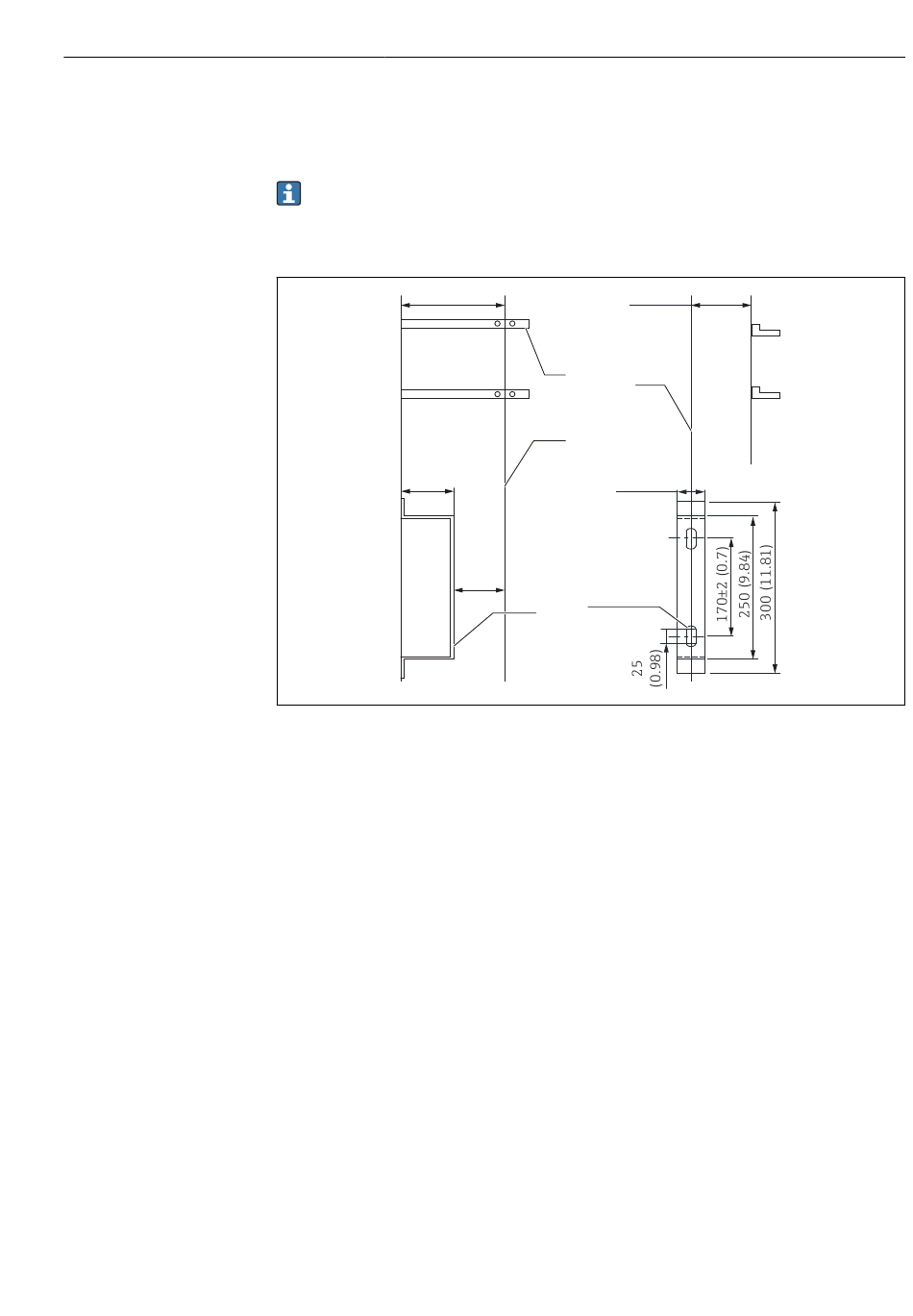

 70 Support de jauge (pour basse et moyenne pression). Unité de mesure mm (in)
1 Support de tube (non fourni)
2 Ligne centrale pour l' i nstallation
3 Support de jauge (selon l' o ption sélectionnée, SS400 : t = 4.5 / SUS304 : t = 4.0) avec boulons filetés
4 Ligne centrale du support de jauge
25 (0.98)
1
4
2
32(1.26)
160
(6.3)
R5.5 (0.22)
3
Accessoires
