Montage
A
11
(0.43)
90 (3.54)
A
280 (11.02)
80
(3.15)
1
16
B
32 (1.26)
Ø52 (2.05)

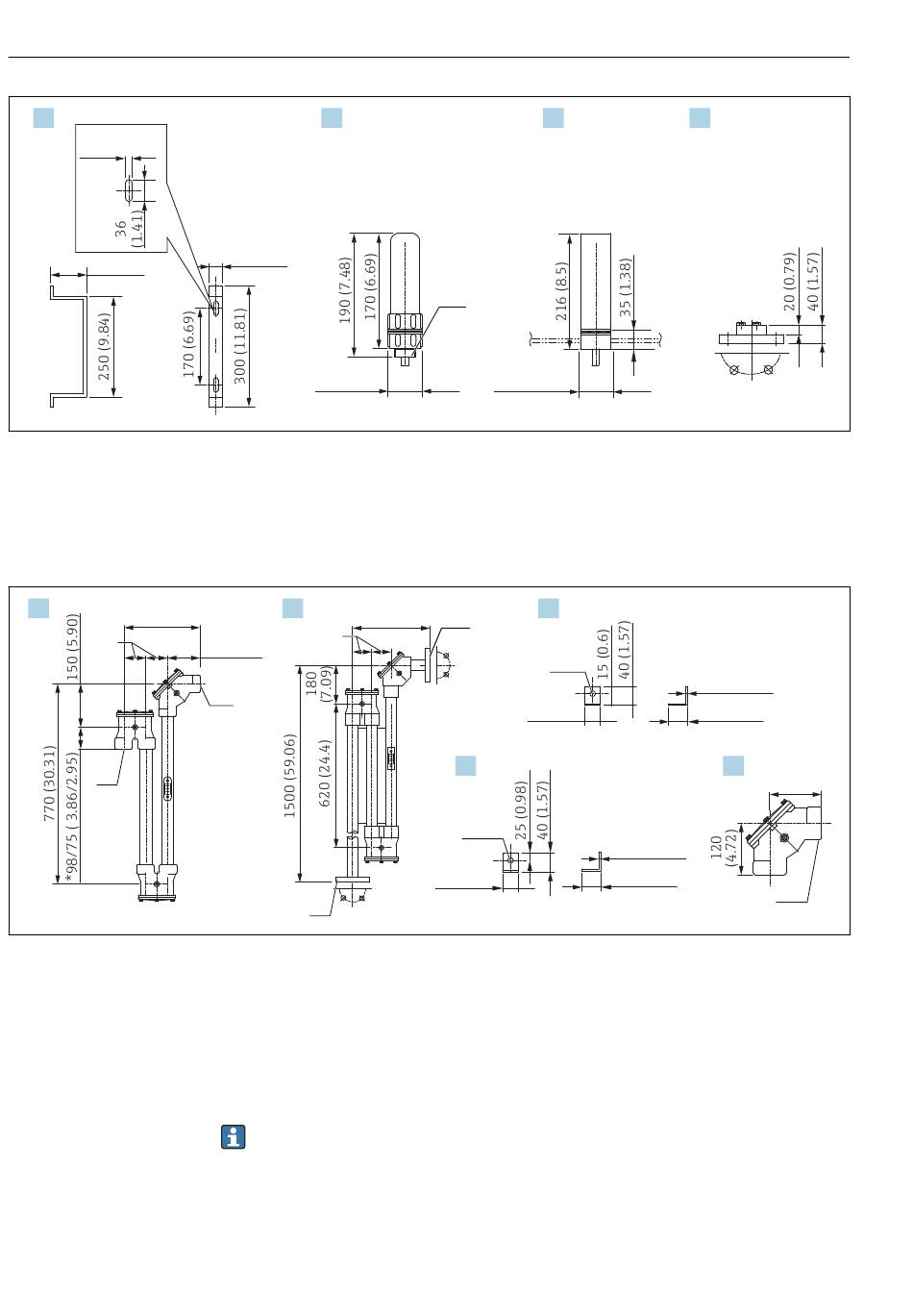

 4 Accessoire 1. Unité de mesure mm (in)
A Support de jauge (choisir parmi fer (SCPL1) / SUS304)
B Ancrage supérieur (ADC6)
C Ancrage supérieur (SUS316 à souder par emboîtement)
D Ancrage supérieur (PVC) (PVC disponible uniquement pour type à bride)
1 Choisir parmi JIS R1 / ANSI NPT 1
B
330 (12.99)
80
(3.15)
120 (4.72)
1
2
 5 Accessoire 2. Unité de mesure mm (in)
A Réservoir d' é tanchéité (choisir parmi aluminium / SUS316)
B Réservoir d' é tanchéité (PVC) (PVC disponible uniquement pour type à bride)
C Crochet d' a ncrage (choisir parmi fer (SCPL1) / SUS316)
D Crochet d' a ncrage (boulon PVC)
E Poulie de renvoi 90 ° (choisir parmi ADC6 / SCS14)
1 Type à visser (choisir parmi Rp 1-1/2 / NPT 1-1/2 en tant qu' o ptions)
2 Bride (choisir parmi JIS 10K 40A FF / ASME NPS 1-1/2" Cl.150 FF / JPI 40A 150 lbs FF)
Les 75 mm du réservoir d' é tanchéité 98/75 indiquent la dimension pour les
spécifications SUS316.
C
1
Ø42.7 (1.68)
C
2
Ø13
(0.51)
32 (1.26)
D
Ø20
(0.79)
32 (1.26)
Jaugeur à flotteur LT5
D
4.5/4
(0.18/0.16)
40 (1.57)
E
(4.72)
4.5/4
(0.18/0.16)
40 (1.57)
1
Endress+Hauser
A0041188
120
A0041189
