Endress+Hauser LT5 Manuel De Mise En Service page 61

Jaugeur à flotteur LT5
Endress+Hauser
5.12.3 Pour cuve à toit flottant
Procédure de montage
1. Insérer l' e xtrémité du fil de mesure dans la cuve à partir de la poulie de renvoi 90° sur
la tête de mesure, à travers la poulie de renvoi sur le toit de la cuve.
2. Fixer temporairement l' a utre extrémité en place.
3. Raccorder le fil de mesure au flotteur à l' i ntérieur de la cuve.
4. Raccorder le fil de mesure à la bande de mesure au-dessus de la cuve et acheminer la
bande de mesure vers le côté tête de mesure.
5. Vérifier que la bande de mesure n' e st pas tordue.
6. Fermer le couvercle de poulie de renvoi.
La procédure de montage est ainsi terminée.
1
A
Ø70
PCD.44
(2.76)
Ø10
(0.39)
4
B
5

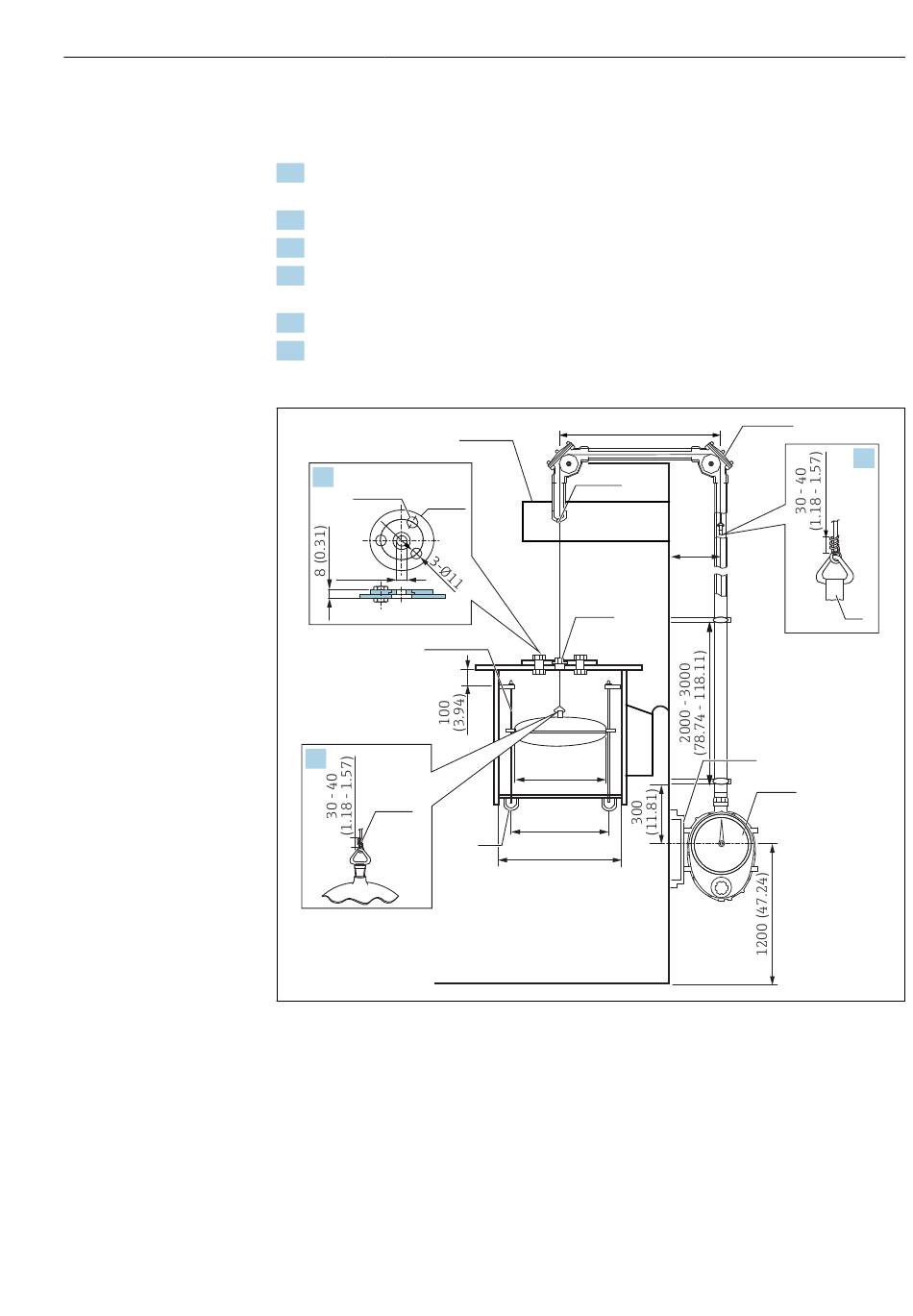

 44 Montage de la bande de mesure. Unité de mesure mm (in)
A Guide-fil métallique
B Sommet du flotteur
C Crochet fil de mesure
1 Support de toit
2 Douille guide-fil
3 Guide-fil FRT en métal
4 Barre de guidage : φ16 mm (0,63)
5 Fil en inox (accessoire)
6
Extrémité du tube : 1 B Sch 40 à 80
7 Poulie de renvoi 90 °
8 Bande de mesure
9 Support de jauge
10 Tête de mesure
950 (37.4)
2
3
Ø400
(15.74)
440
(17.32)
6
>520 (20.47)
Montage
7
250
(9.84)
9
10
C
8
A0041203
61
