4.8
Changement de courroie

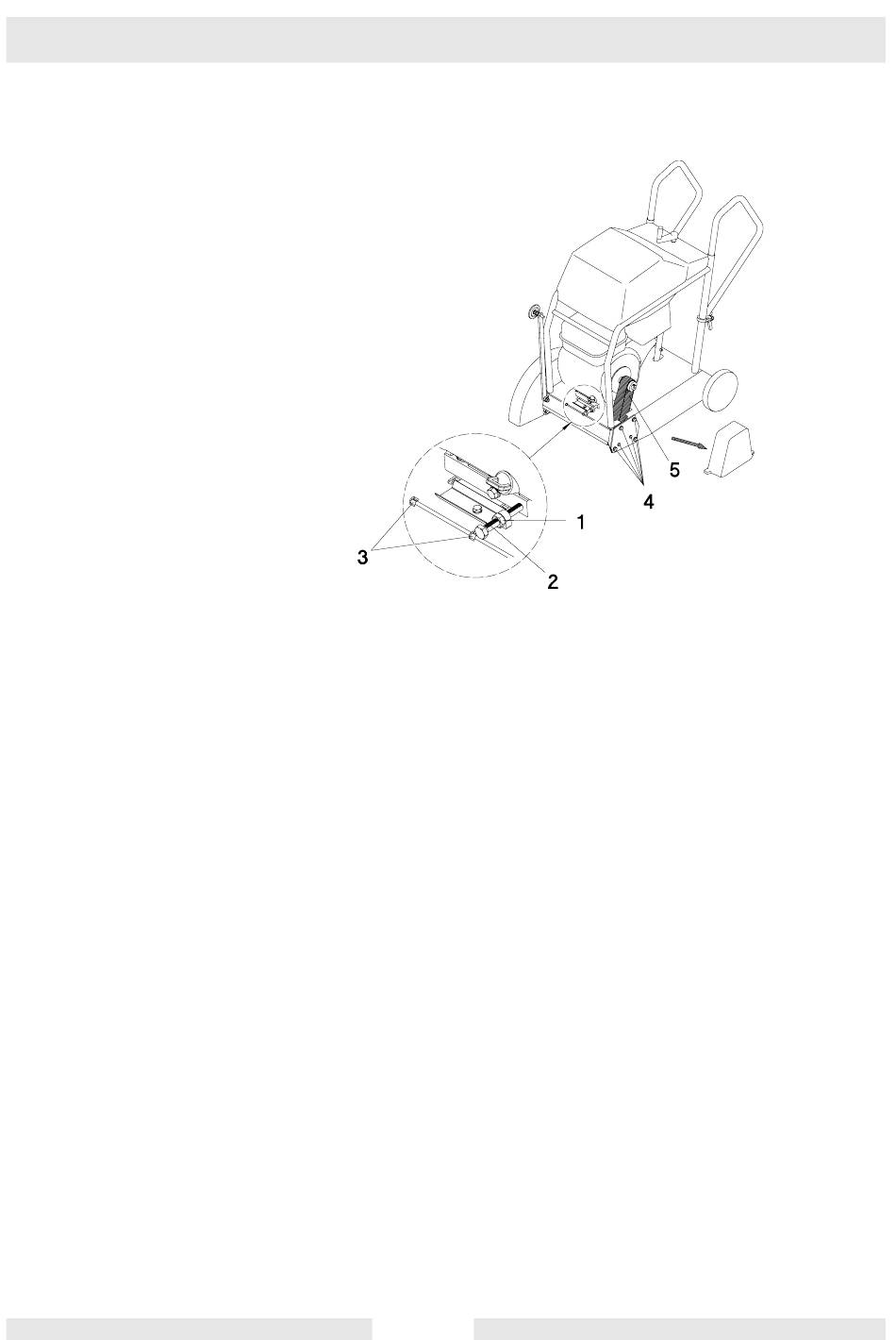

Remarque : Le cadre possède deux percements (3) qui permettent de me-
surer l'alignement parallèle du moteur.
T01072fr.fm
1. Retirer le protège-courroie.
2. Desserrer le contre-écrou (1).
3. Desserrer les quatre écrous de fixation du moteur jusqu'à ce que ce
dernier puisse être déplacé sans jeu.
4. Dévisser la bride de palier (6 vis - (4)).
5. Remplacer la courroie (5).
6. Visser la bride de palier (6 vis - (4)).
7. Tendre la courroie avec la vis de serrage (2).
Tension de la courroie 700 N (fréquence de vibration 98 Hz).
8. Corriger l'alignement parallèle du moteur si nécessaire.
Pour ce faire, serrer d'abord un écrou de fixation du moteur et cor-
riger ensuite l'alignement avec la vis de serrage (2).
9. Bien serrer tous les écrous de fixation du moteur et le contre-
écrou (1).
10.Monter le protège-courroie.
49
Entretien
