Entretien
4.7
Tension de la courroie

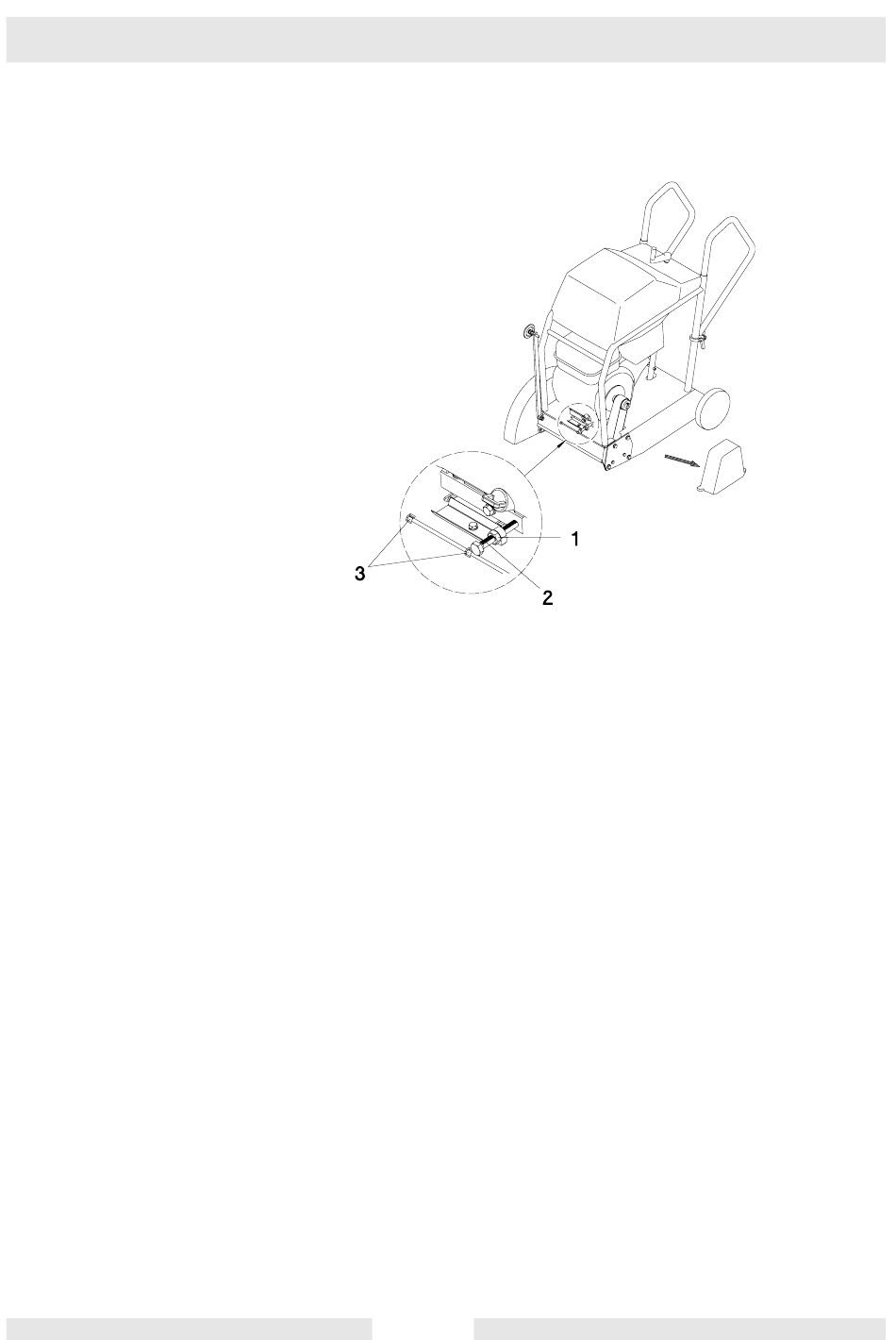

Remarque : Le cadre possède deux percements (3) qui permettent de me-
surer l'alignement parallèle du moteur.
T01072fr.fm
La courroie doit être contrôlée toutes les semaines durant l'entretien
du moteur et être retendue si nécessaire :
1. Retirer le protège-courroie.
2. Desserrer le contre-écrou (1).
3. Desserrer les quatre écrous de fixation du moteur jusqu'à ce que ce
dernier puisse être déplacé sans jeu.
4. Tendre la courroie avec la vis de serrage (2).
Tension de la courroie 700 N (fréquence de vibration 98 Hz).
5. Corriger l'alignement parallèle du moteur si nécessaire.
Pour ce faire, serrer d'abord un écrou de fixation du moteur et cor-
riger ensuite l'alignement avec la vis de serrage (2).
6. Bien serrer tous les écrous de fixation du moteur et le contre-
écrou (1).
7. Monter le protège-courroie.
48
