D
ÉFINITION DU CYCLE DE TRAVAIL
La programmation des champs suivants définit le type de cycle de travail qui
sera choisi pour la séquence courante.
Sans coupe_
Recul_
Affranch.
Largeur coupe
Jeu (FA1)
Coupe (FA2)
PMB (FA3)
couteau
supérieur
PMH
Co
PMB
Lo
ngueur
Largeur
de
coupe
de coupe
Cycle de travail sans exécution de coupe.
Par défaut (champ non défini), le cycle effectue
le recul. Dans le cas où l'on programme sur le
champ RECUL la valeur 0, le recul n'est pas
effectué. Dans tous les autres cas le recul a lieu.
La programmation de ce champ fournira un
signal 24V à l'extérieur au début de la
séquence, dans le but d'ouvrir le clapet
d'évacuation de déchets.
Ce champ ne sera affiché que si la machine est
équipée d'une fonction "profondeur de coupe".
Largeur sur laquelle le couteau supérieur
croisera le couteau inférieur.
La programmation de ce champ déclenche le
calcul du PMB (profondeur de coupe, figure 3).
Si ce champ n'est pas programmé, on coupe sur
la largeur totale de la machine.
Jeu entre les lames (au 1/100 mm) de couteaux
pour l'épaisseur tôle et la matière choisies.
Fonctionnement correspondant à l'angle de
coupe.
La valeur calculée par ce champ correspond à
l'écart vertical (en mm) entre les 2 extrémités
du couteau supérieur. (Figure 3)
Profondeur de la coupe.
La valeur calculée pour ce champ correspondra
à la distance (en mm) entre l'extrémité droite
du couteau supérieur et le couteau inférieur.
Angle de coupe
tôle
couteau
inférieur

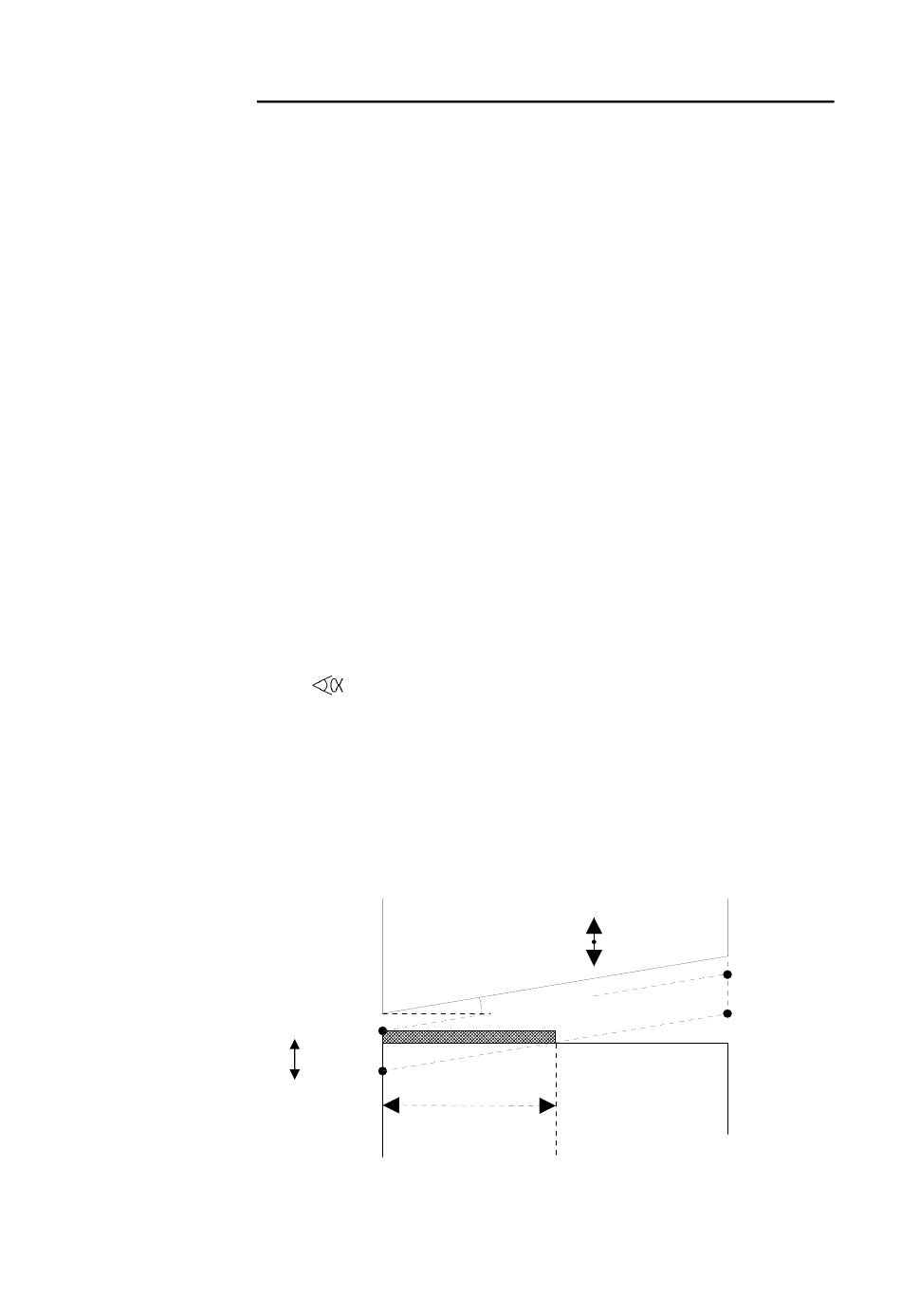

Figure 3
LES PAGES ÉCRAN
PMH
PMB
PAGE 37
