Midea M2OE-18HFN8-Q Manuel Technique page 114

Distance trop longue
Ballonnet

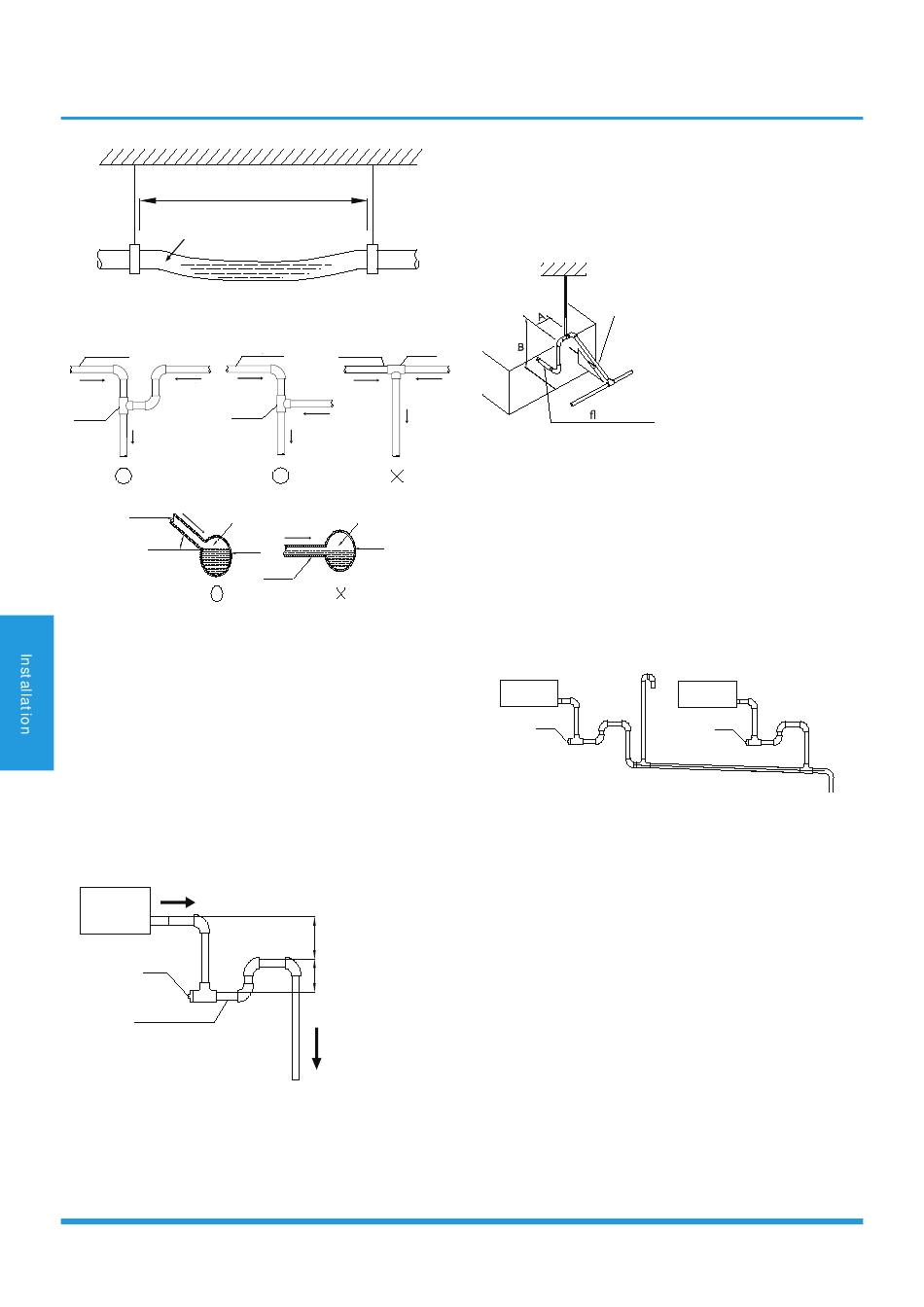

5. La disposition horizontale des tuyaux doit éviter les
écoulements inverses ou les mauvais écoulements
Tuyau de drainage
Débit d'eau
Débit d'eau
T de drainage
T de drainage
Débit d'eau
Tuyau de
branchement Débit d'eau
Gaz
Gardez un certain degré
Tuyau principal
L'installation correcte ne provoquera pas de flux
•
d'eau inverse et la pente des tuyaux de dérivation
peut être ajustée librement
La fausse installation provoquera un écoulement
•
d'eau inverse et la pente du tuyau de dérivation ne
pourra pas être ajustée.
6. Réglage du tuyau de stockage d'eau
Si l'unité intérieure est soumise à une pression sta-
•
tique supplémentaire élevée et qu'elle ne possède
pas de pompe à eau pour élever l'eau de conden-
sation, telle qu'une unité de conduit à pression sta-
tique supplémentaire élevée, le tuyau de stockage
d'eau doit être réglé de manière à éviter les phéno-
mènes de flux inversé ou de soufflage d'eau.
Unité
intérieure
Prise
Tuyau résistant à l'eau
7. Réglage du tuyau de levage de l'unité intérieure avec
pompe à eau
La longueur des tuyaux de levage ne doit pas dépas-
•
ser 750 mm.
 Page 114 
Tuyau de drainage T de drainage
Tuyau de drainage
Débit d'eau
Débit d'eau
Débit d'eau
Débit d'eau
Gaz
Débit d'eau
Tuyau principal
Tuyau de
branchement
Plus de 50 mm
Plus de 25 mm
Le tuyau de drainage doit être incliné immédia-
•
tement après le tuyau de levage pour éviter un
mauvais fonctionnement du commutateur de niveau
d'eau.
Reportez-vous à l'image suivante pour la référence
•
d'installation.
Suspension
Débit d'eau
Tuyau exible ≤300 mm
Débit d'eau
8. Réglage orifice de soufflage
Pour le système de tuyaux de drainage concentré, il
•
convient de prévoir un orifice au point le plus haut
du tuyau principal afin de garantir une évacuation
facile de l'eau condensée.
La sortie d'air doit être orientée vers le bas pour
•
empêcher la saleté de pénétrer dans le tuyau.
Chaque unité intérieure du système doit être installée.
•
L'installation doit prendre en compte la facilité du
•
nettoyage futur.
Unité
intérieure
prise
9. L'extrémité du tuyau de drainage ne doit pas entrer
directement en contact avec le sol.
5.3 Essai de drainage
1. Test d'étanchéité à l'eau
Après avoir terminé la construction du système
•
de tuyauterie de drainage, remplissez-le d'eau et
conservez-le pendant 24 heures pour vérifier s'il y a
une fuite au niveau de la section du joint.
2. Test de rejet d'eau
Vérifiez que le tuyau d'évacuation n'est pas obstrué.
Ce test doit être effectué sur les maisons nouvellement
construites avant que le plafond ne soit pavé.
Tuyau incliné vers le bas
A : Longueur du tuyau horizontal ≤150 mm
B : Hauteur de levage ≤750 mm
Évent
Unité
intérieure
prise
