(3 mm) doit être intégré au câblage fixe. Le technicien
qualifié doit utiliser un disjoncteur ou un interrupteur
approuvé.
7. Ne connectez l'appareil qu'à une prise de circuit de
dérivation individuelle. Ne branchez pas un autre appareil à
cette prise.
8. Assurez-vous de bien mettre le climatiseur à la terre.
9. Chaque fil doit être fermement connecté. Un câblage
mal installé peut provoquer une surchauffe du terminal, ce
qui peut entraîner un mauvais fonctionnement du produit
et un incendie.
10. Ne laissez pas les fils toucher ou reposer contre les
tuyaux de frigorigène, le compresseur ou toute autre pièce
mobile de l'unité.
11. Si l'unité est équipée d'un chauffage électrique
auxiliaire, celui-ci doit être installé à au moins 1 mètre
(40 po) de toute matière combustible.
12. AVANT D'EFFECTUER TOUT TRAVAIL ÉLECTRIQUE OU
DE CÂBLAGE, COUPEZ L'ALIMENTATION PRINCIPALE DU
SYSTÈME.
3.6.2 Raccorder le câble de signal
Le câble de signalisation permet la communication entre
les unités intérieures et extérieures. Vous devez d'abord
choisir la bonne taille de câble avant de préparer à la
connexion.
Types de câbles :
• Câble d'alimentation intérieur (le cas échéant) :
H05VV-F ou H05V2V2-F
• Câble d'alimentation extérieur : H07RN-F
• Câble de signal : H07RN-F
Pour les séries Arum :
1. Préparez le câble pour la connexion :
• À l'aide de pinces à dénuder, dénudez la gaine
en caoutchouc des deux extrémités du câble de
signalisation pour révéler environ 40 mm (1,57 po) des
fils à l'intérieur.
• Dénudez l'isolant des extrémités des fils.
• À l'aide d'une pince à dénuder, dénudez les cosses en
U aux extrémités des fils.
2. Ouvrez le panneau avant de l'unité intérieure.
3. À l'aide d'un tournevis, ouvrez le couvercle du boîtier
métallique situé sur le côté droit de l'appareil. Cela ouvrira
le bornier.

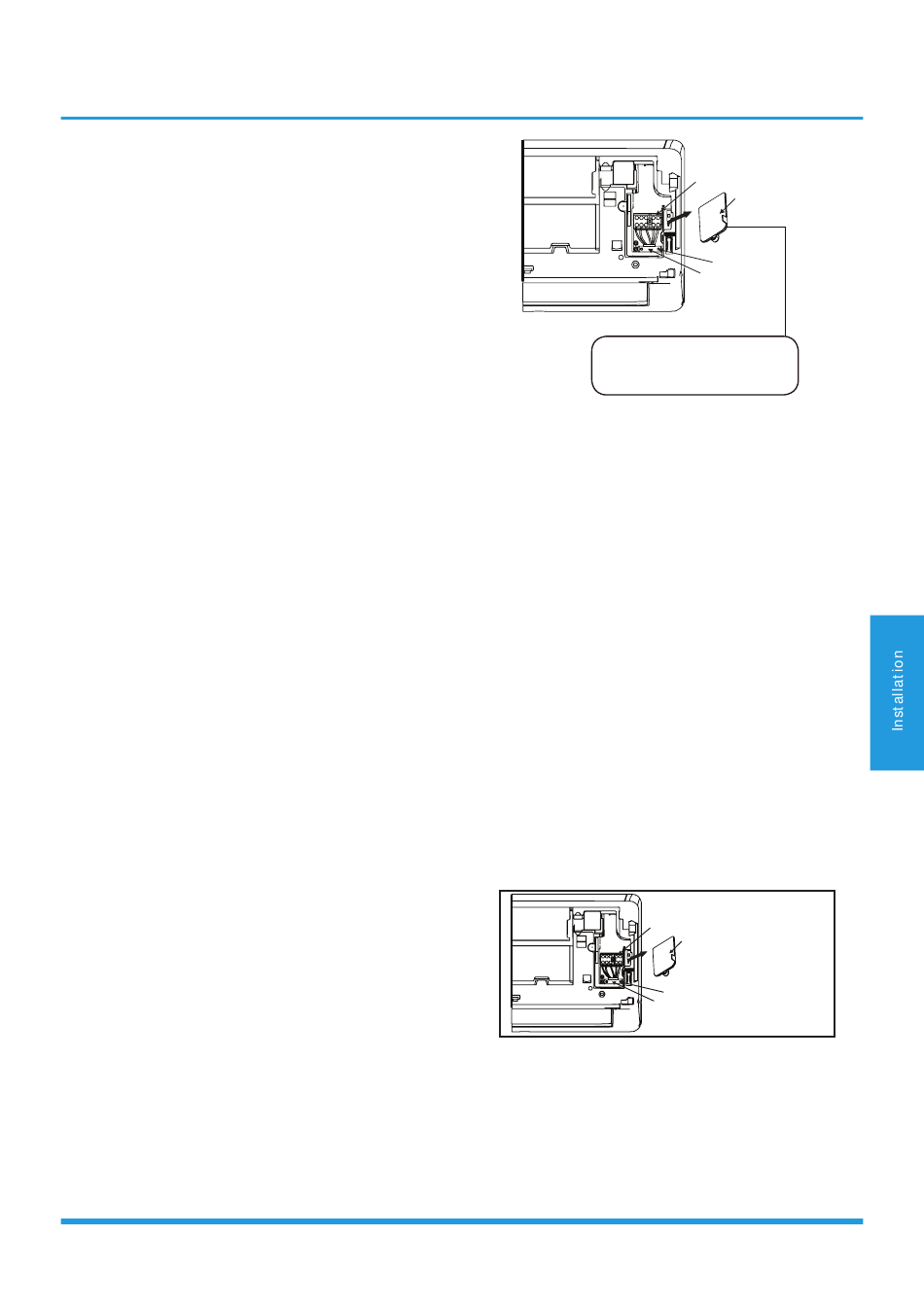

Le schéma de câblage se trouve
The Wiring Diagram is located
à l'intérieur du cache-fil
on the inside of the indoor unit's
de l'unité intérieure.
4. Dévissez le serre-câble situé sous le bornier et placez-le
sur le côté.
5. Face à l'arrière de l'appareil, retirez le panneau en
plastique situé en bas à gauche.
6. Faites passer le fil de signal à travers cette fente, de
l'arrière de l'appareil vers l'avant.
7. Face à l'avant de l'unité, connectez le fil de couleurs
avec les étiquettes sur le bornier, connectez la prise en U et
vissez fermement chaque fil à sa borne correspondante.
8. Après avoir vérifié que chaque connexion est sécurisée,
utilisez le serre-câble pour fixer le câble de signal à l'unité.
Vissez bien le serre-câble.
9. Replacez le cache-fil à l'avant de l'appareil et le panneau
en plastique à l'arrière.
Pour la série XTREME :
1. Ouvrez le panneau avant de l'unité intérieure.
2. À l'aide d'un tournevis, ouvrez le couvercle du boîtier
métallique situé sur le côté droit de l'appareil. Cela ouvrira
le bornier.
Terminal block Bloc de jonction
Cache-fil Wire cover
Scre
Vis
Cable clamp w
serre-câble
wire cover.
Vue de face
Bloc de jonction
Cache-fil
Vis
serre-câble
