tester les fuites à la fin du processus d'installation.
3.8 Unité intérieure Montage
3.8.1 Si vous avez installé une nouvelle
tuyauterie de raccordement à l'unité
extérieure, procédez comme suit :
1. Si vous avez déjà fait passer la tuyauterie de frigorigène
à travers le trou du mur, passez à l'étape 4.
2. Sinon, vérifiez que les extrémités des tuyaux de
frigorigène sont scellées pour empêcher la saleté ou les
corps étrangers de pénétrer dans les tuyaux.
3. Faites passer lentement le faisceau enveloppé de
tuyaux de frigorigène, de tuyau de vidange et de fil de
signalisation à travers le trou du mur.
4. Accrochez le haut de l'unité intérieure au crochet
supérieur de la plaque de montage.
5. Vérifiez que l'appareil est bien accroché au support
en appliquant une légère pression sur les côtés gauche
et droit de l'appareil. L'unité ne doit pas trembler ni se
déplacer.
6. En exerçant une pression uniforme, appuyez sur la
moitié inférieure de l'appareil. Continuez à pousser vers le
bas jusqu'à ce que l'appareil s'enclenche sur les crochets
situés au bas de la plaque de montage.
7. Encore une fois, vérifiez que l'appareil est bien monté
en appliquant une légère pression sur les côtés gauche et
droit de l'appareil.
3.8.2 Si la tuyauterie du frigorigène est déjà
encastrée dans le mur, procédez comme
suit :
Pour les séries Arum et XTREME :
1. Accrochez le haut de l'unité intérieure au crochet
supérieur de la plaque de montage.
• L'unité est ajustable
N'oubliez pas que les crochets de la plaque de montage
sont plus petits que les trous situés à l'arrière de l'appareil.
Si vous constatez que vous n'avez pas suffisamment
d'espace pour raccorder les tuyaux encastrés à l'unité
intérieure, l'unité peut être réglée à gauche ou à droite
d'environ 30 à 50 mm (1,25 à 1,95 po), selon le modèle.

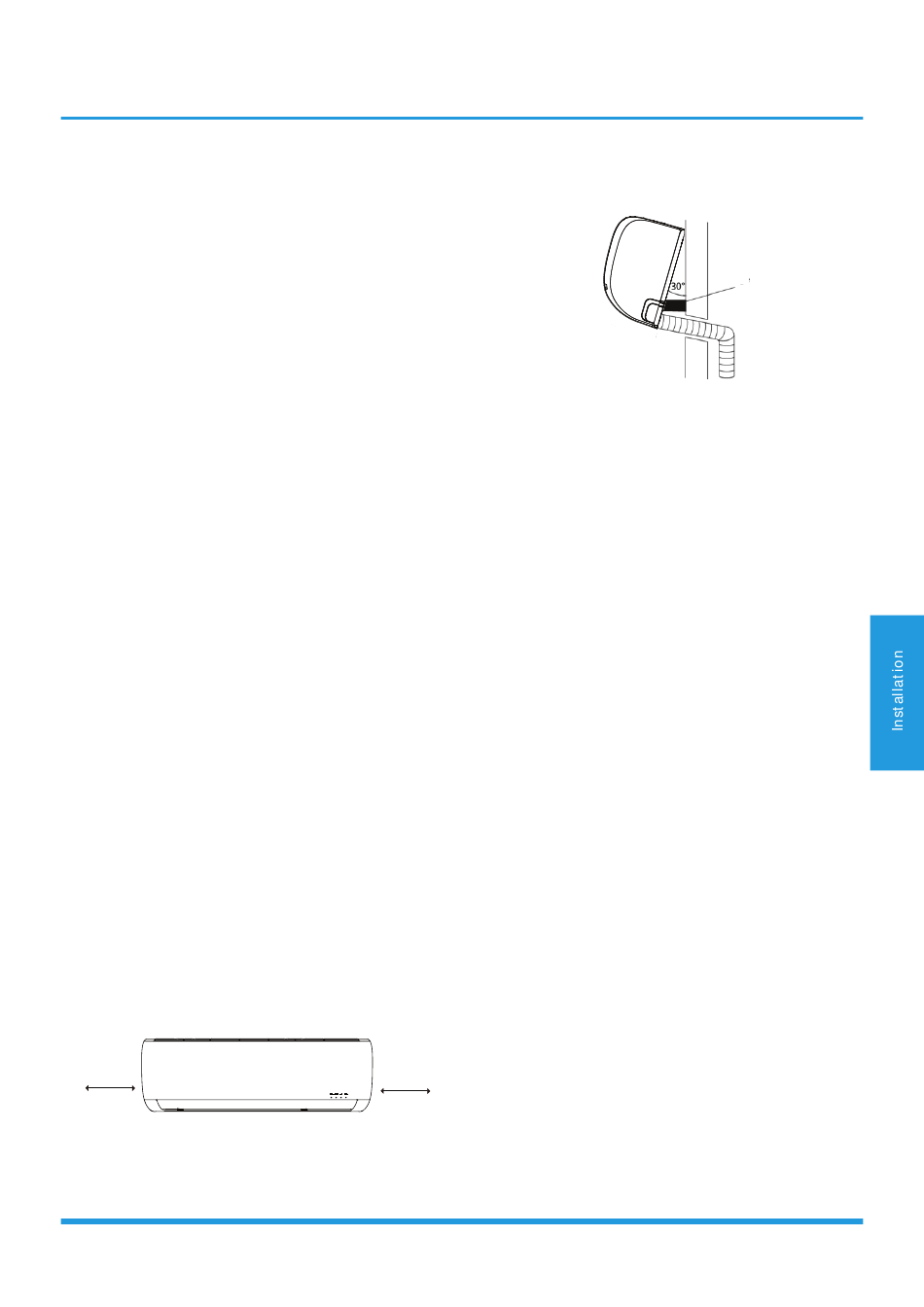

30-50 mm
(1,2-1,95 po)
Déplacement vers la gauche ou la droite
2. Utilisez le support de la plaque de montage pour
soutenir l'unité, ce qui vous laisse ainsi suffisamment
d'espace pour raccorder la tuyauterie du frigorigène, le
câble de signalisation et le tuyau de vidange.
3. Raccordez le tuyau de vidange et la tuyauterie du
frigorigène (reportez-vous à la section Raccordement des
tuyaux de frigorigène de ce manuel pour les consignes à
suivre).
4. Gardez le point de raccordement du tuyau exposé pour
effectuer le test d'étanchéité (reportez-vous à la section
Contrôles électriques et contrôles d'étanchéité de ce manuel).
5. Après le test d'étanchéité, enveloppez le point de
connexion avec du ruban isolant.
6. Retirez le support ou le coin qui soutient l'unité.
7. En exerçant une pression uniforme, appuyez sur la
moitié inférieure de l'appareil. Continuez à pousser vers le
bas jusqu'à ce que l'appareil s'enclenche sur les crochets
situés au bas de la plaque de montage.
30-50 mm
(1,2-1,95 po)
Coin
