REMARQUE :
Sur les unités équipées d'un tube de conduit pour
connecter le câble, retirez le grand panneau
démontable en plastique pour créer une fente à
travers laquelle le tube de conduit peut être installé.
Sur les unités équipées d'un câble à cinq
conducteurs, retirez le petit panneau démontable
en plastique du milieu pour créer une fente par
laquelle le câble peut sortir.
Utilisez une pince à bec effilé si le panneau en
plastique est trop difficile à retirer à la main.
3. Dévissez le serre-câble situé sous le bornier et placez-le
sur le côté.
4. Face à l'arrière de l'appareil, retirez le panneau en
plastique situé en bas à gauche.
5. Faites passer le fil de signal à travers cette fente, de
l'arrière de l'appareil vers l'avant.
6. Face à l'avant de l'unité, connectez le fil conformément
au schéma de câblage de l'unité intérieure, connectez
la prise en U et vissez fermement chaque fil à sa borne
correspondante.
7. Après avoir vérifié que chaque connexion est sécurisée,
utilisez le serre-câble pour fixer le câble de signal à l'unité.
Vissez bien le serre-câble.
8. Replacez le cache-fil à l'avant de l'appareil et le panneau
en plastique à l'arrière.
REMARQUE :
• Choisissez la bonne taille de câble
La taille du câble d'alimentation, du câble de signal, du
fusible et du commutateur nécessaires est déterminée
par le courant maximal de l'unité. Le courant maximal
est indiqué sur la plaque signalétique située sur le
panneau latéral de l'appareil. Reportez-vous à cette
plaque signalétique pour choisir le bon câble, fusible ou
interrupteur.
• Prenez note des spécifications des fusibles
La carte de circuit imprimé (PCB) du climatiseur est conçue
avec un fusible pour assurer une protection contre les
surintensités. Les spécifications du fusible sont imprimées
sur le circuit imprimé, telles que : Unité intérieure :
T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC,
T5A/250VAC, T20A/250VAC, T30A/250VAC, etc.(Le
fusible est en céramique.)
 Page 110 

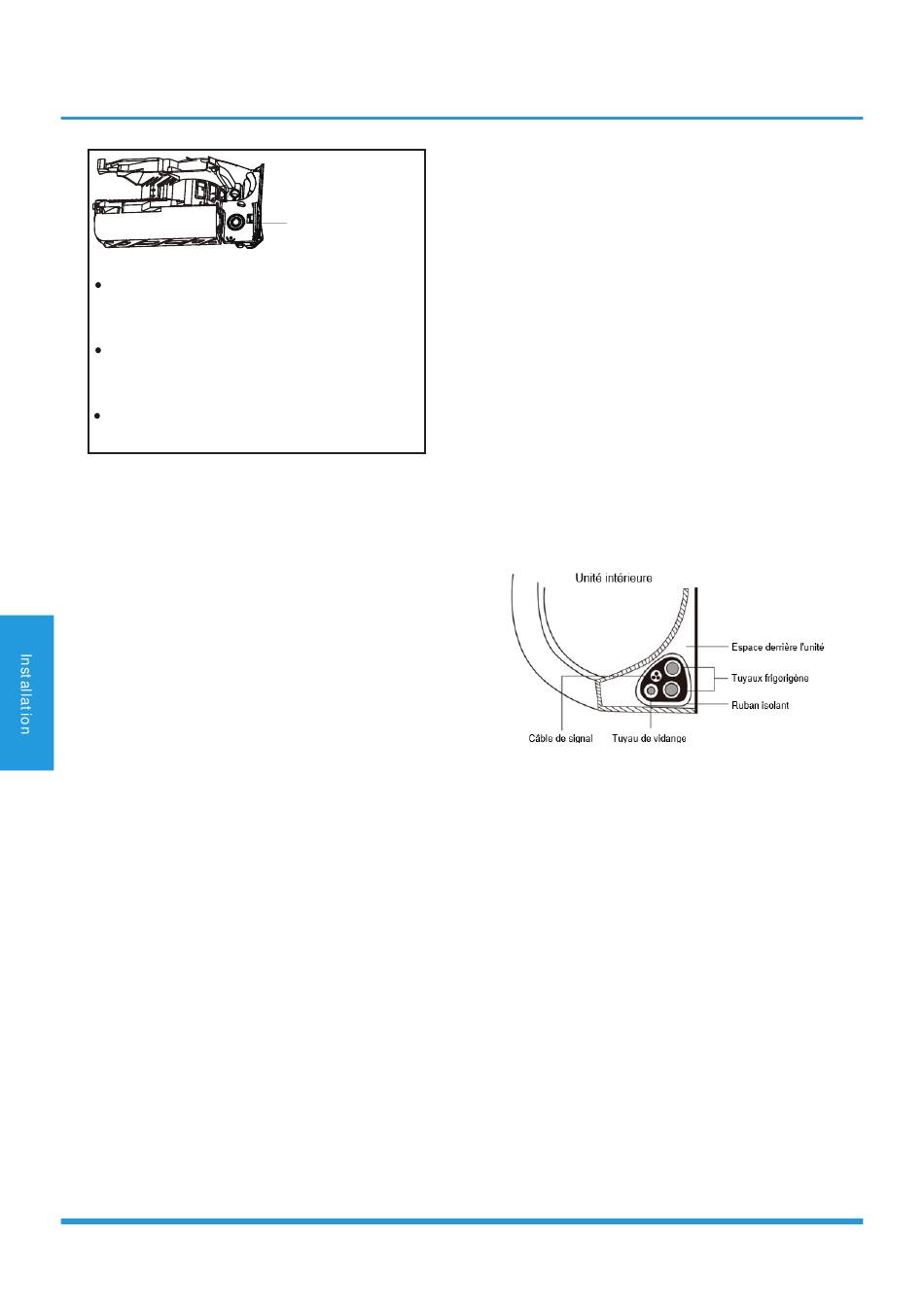

Vue arrière
(pour certaines
unités uniquement)
Panneau
démontable
• Faites attention au fil sous tension
Lorsque vous sertissez les fils, assurez-vous de bien
distinguer le fil sous tension (« L ») des autres fils.
• Tout le câblage doit être effectué strictement
conformément au schéma de câblage situé à l'intérieur
du panneau de connexion de l'unité intérieure.
• Ne mélangez pas les fils sous tension et les fils nuls.
C'est dangereux et cela peut provoquer un
dysfonctionnement de l'unité de climatisation.
• Le processus de connexion des câbles peut différer
légèrement d'une unité à l'autre.
3.7 Enveloppez la tuyauterie et les câbles
Avant de faire passer la tuyauterie, le tuyau de vidange et le
câble de signalisation à travers le trou mural, vous devez les
regrouper pour gagner de la place, les protéger et les isoler.
1. Regroupez le tuyau de vidange, les tuyaux de
frigorigène et le câble de signalisation conformément à
l'image ci-dessous :
2. À l'aide de ruban adhésif en vinyle, fixez le tuyau de
vidange sur la face inférieure des tuyaux de frigorigène.
3. À l'aide d'un ruban isolant, enroulez hermétiquement
le fil de signalisation, les tuyaux de frigorigène et le tuyau
de vidange. Vérifiez que tous les articles sont emballés
conformément à l'image ci-dessus.
REMARQUE :
• Le tuyau de vidange doit être en bas
Assurez-vous que le tuyau de vidange se trouve au bas
du faisceau. Le fait de placer le tuyau de vidange en haut
du faisceau peut provoquer le débordement du bac de
récupération, ce qui peut provoquer un incendie ou des
dégâts d'eau.
• Ne pas entrelacer le câble de signal avec d'autres fils
Lorsque vous regroupez ces éléments, n'entrelacez pas et
ne croisez pas le câble de signal avec un autre câblage
• Ne pas envelopper les extrémités de la tuyauterie
Lorsque vous enveloppez le faisceau, laissez les extrémités
de la tuyauterie découvertes. Vous devez y accéder pour
