3.3 Percez un trou mural pour la tuyauterie
de raccordement
Vous devez percer un trou dans le mur pour la tuyauterie
du frigorigène, le tuyau de drainage et le câble de
signalisation qui reliera les unités intérieures et extérieures.
1. Déterminez l'emplacement du trou mural en fonction
de la position de la plaque de montage. Reportez-vous à
la section Dimensions de la plaque de montage à la page
suivante pour vous aider à déterminer la position optimale.
Le trou mural doit avoir un diamètre d'au moins 65 mm
(2,5 po) et un angle légèrement inférieur pour faciliter le
drainage.

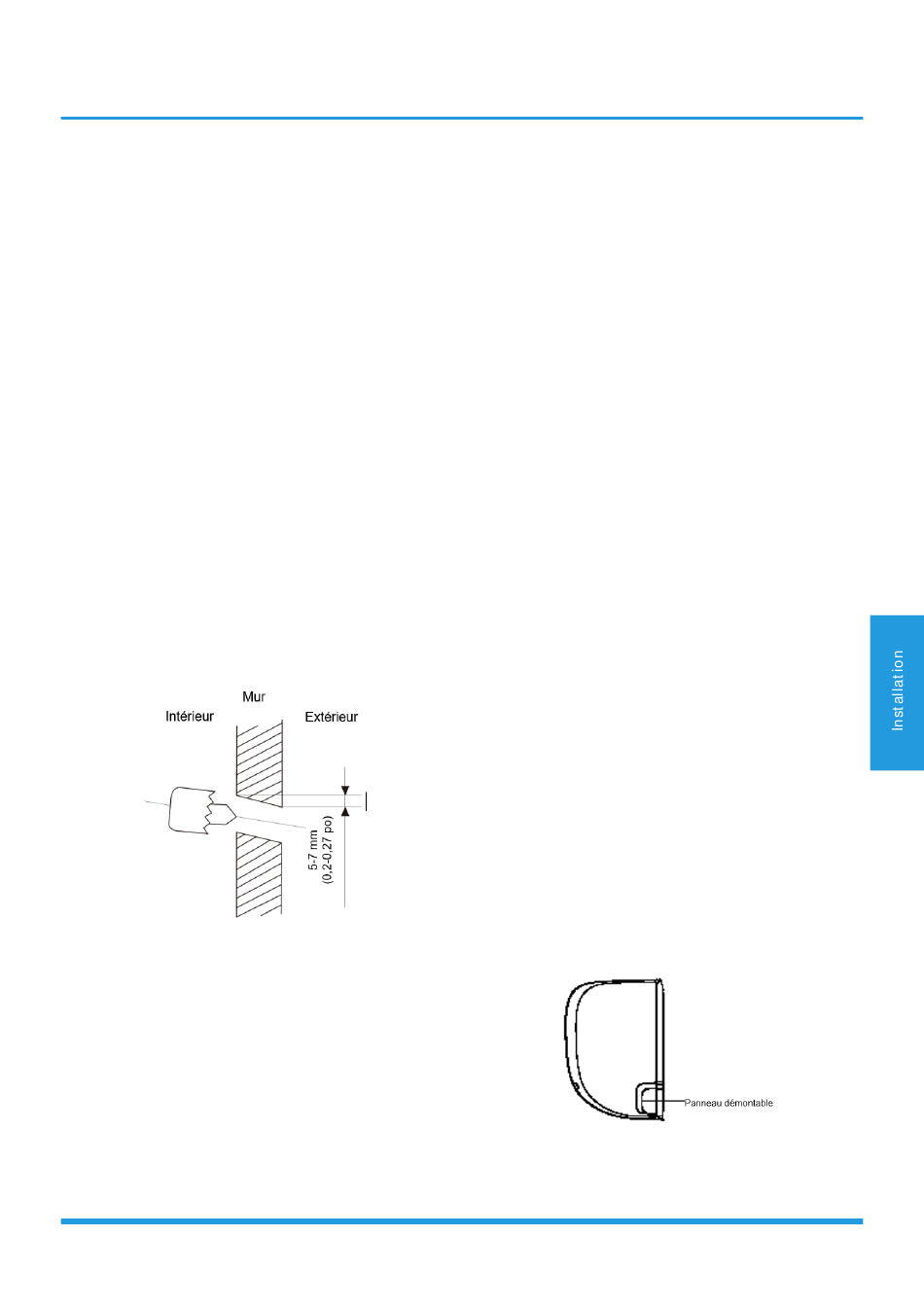

2. À l'aide d'un foret de 65 mm (2,5 po) ou 90 mm
(3,54 po) (selon les modèles), percez un trou dans le mur.
Assurez-vous que le trou est percé légèrement vers le
bas, de sorte que l'extrémité extérieure du trou soit plus
basse que l'extrémité intérieure d'environ 5 à 7 mm (0,2 à
0,27 po). Cela permettra d'assurer un drainage adéquat de
l'eau.
3. Placez le brassard mural de protection dans le trou. Cela
protège les bords du trou et aide à le sceller lorsque vous
aurez terminé le processus d'installation.
REMARQUE : Lorsque vous percez le trou mural, veillez
à éviter les fils, la plomberie et les autres composants
sensibles.
3.4 Préparation de la tuyauterie de
frigorigène
La tuyauterie du frigorigène se trouve à l'intérieur d'un
manchon isolant fixé à l'arrière de l'unité. Vous devez
préparer la tuyauterie avant de la faire passer dans le
trou du mur. Reportez-vous à la section Raccordement
des conduites de frigorigène de ce manuel pour obtenir
des instructions détaillées sur les exigences relatives
au torchage et au couple de torchage des tuyaux, la
technique, etc.
1. En fonction de la position du trou mural par rapport
à la plaque de montage, choisissez le côté par lequel la
tuyauterie sortira de l'unité.
2. Si le trou mural se trouve derrière l'appareil, maintenez
le panneau démontable en place. Si le trou mural se
trouve sur le côté de l'unité intérieure, retirez le panneau
démontable en plastique de ce côté de l'unité. Cela créera
une fente par laquelle votre tuyauterie pourra sortir de
l'unité. Utilisez une pince à bec effilé si le panneau en
plastique est trop difficile à retirer à la main.
3. Une rainure a été réalisée dans le panneau découpé afin
de le couper facilement. La taille de la fente est déterminée
par le diamètre de la tuyauterie.
4. Utilisez des ciseaux pour réduire la longueur du
manchon isolant afin de laisser environ 15 cm (6 po) de la
tuyauterie de frigorigène. Cela répond à deux objectifs :
• Pour faciliter le processus de raccordement de la
tuyauterie du frigorigène.
• Pour faciliter le contrôle des fuites de gaz et vous
permettre de vérifier l'absence de bosses.
5. Si la tuyauterie de raccordement existante est déjà
encastrée dans le mur, passez directement à l'étape
Raccorder le tuyau de vidange. S'il n'y a pas de tuyauterie
intégrée, raccordez la tuyauterie de frigorigène de l'unité
intérieure à la tuyauterie de raccordement qui reliera les
unités intérieure et extérieure. Reportez-vous à la section
Raccordement des tuyaux de frigorigène de ce manuel
pour des instructions détaillées.
6. En fonction de la position du trou mural par rapport à la
plaque de montage, déterminez l'angle nécessaire de votre
tuyauterie.
7. Saisissez le tuyau de frigorigène à la base du coude.
8. Lentement, avec une pression uniforme, pliez la
tuyauterie vers le trou. Ne bosselez pas et n'endommagez
pas la tuyauterie pendant le processus.
REMARQUE : La tuyauterie du frigorigène peut sortir de
l'unité intérieure sous quatre angles différents :
