3. Installation de l'unité intérieure
(type mural)
3.1 Espace de service pour unité intérieure
15 cm (5,9 po) ou plus
12cm (4.75in)
ou plus
2.3m (90.55in) ou plus
3.2 Fixez la plaque de montage au mur
• La plaque de montage est l'appareil sur lequel
vous allez monter l'unité intérieure.
1. Retirez la vis qui fixe la plaque de montage à l'arrière de
l'unité intérieure.
2. Placez la plaque de montage contre le mur dans
un emplacement conforme aux normes de l'étape
Sélectionner le lieu d'installation. (Voir Dimensions de la
plaque de montage pour des informations détaillées sur les
tailles des plaques de montage.)
3. Percez des trous pour le montage des vis dans des
endroits qui :
• avec des goujons et qui peuvent supporter le poids de
l'unité.
• correspondent aux trous de vis de la plaque de
montage.
4. Fixez la plaque de montage au mur à l'aide des vis
fournies.
5. Assurez-vous que la plaque de montage est à plat
contre le mur.
• Dimensions du plateau de montage
Les différents modèles ont des plaques de montage
différentes. Afin de vous assurer de disposer de
suffisamment d'espace pour monter l'unité intérieure, les
schémas de droite montrent différents types de plaques de
montage ainsi que les dimensions suivantes :
1. Largeur de la plaque de montage
2. Hauteur de la plaque de montage
3. Largeur de l'unité intérieure par rapport à la plaque
4. Hauteur de l'unité intérieure par rapport à la plaque
5. Position recommandée du trou mural (à gauche et à
droite de la plaque de montage)
6. Distances relatives entre les trous de vis
et insérez les ancrages du manchon fournis. Fixez
ensuite la plaque de montage au mur en serrant les vis
directement dans les clips d'ancrage.
12cm (4.75in)

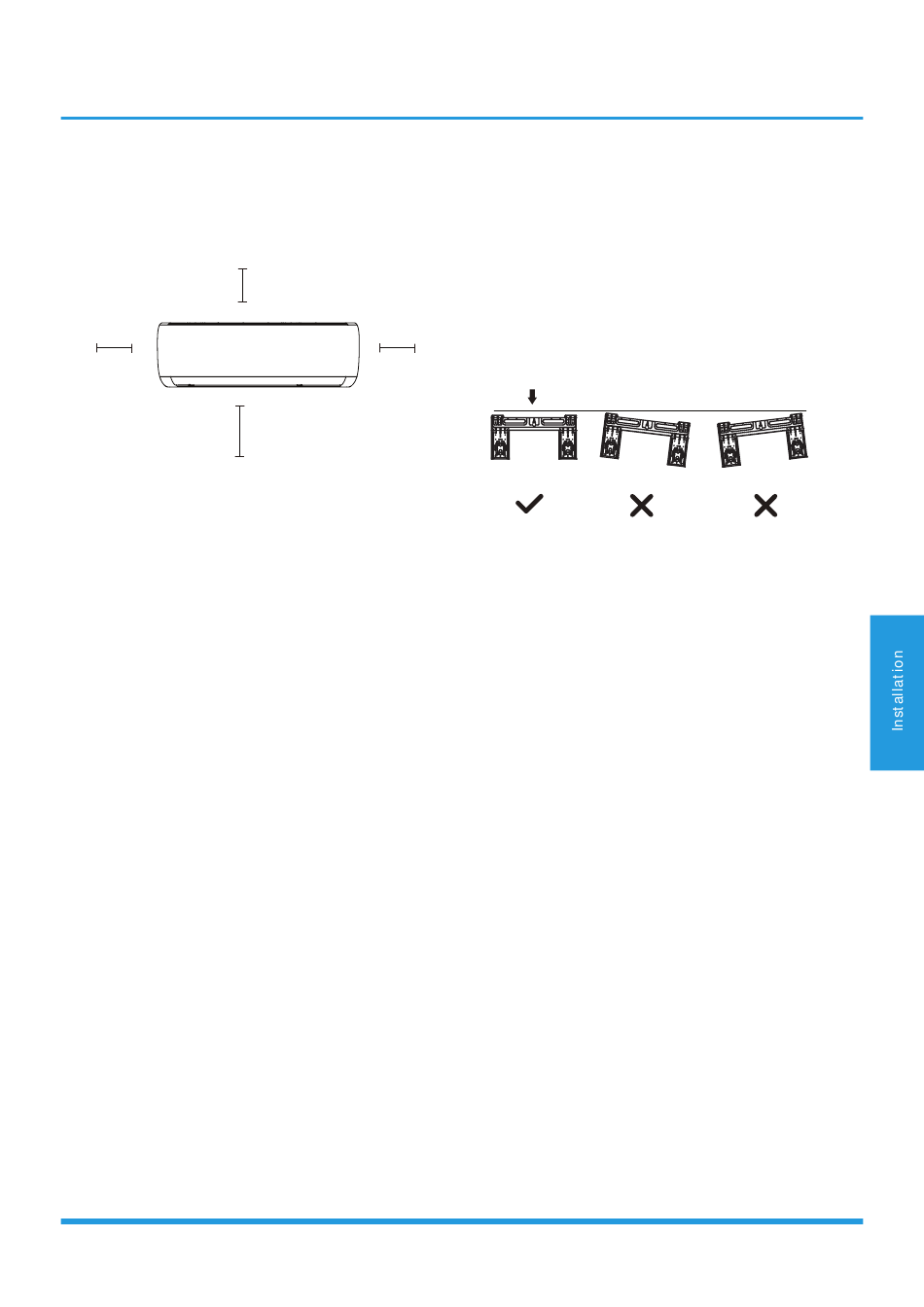

Correct orientation of Mounting Plate
ou plus
