3. Installation d'unités intérieures
Installation de l'unité intérieure
(type de conduit A6)

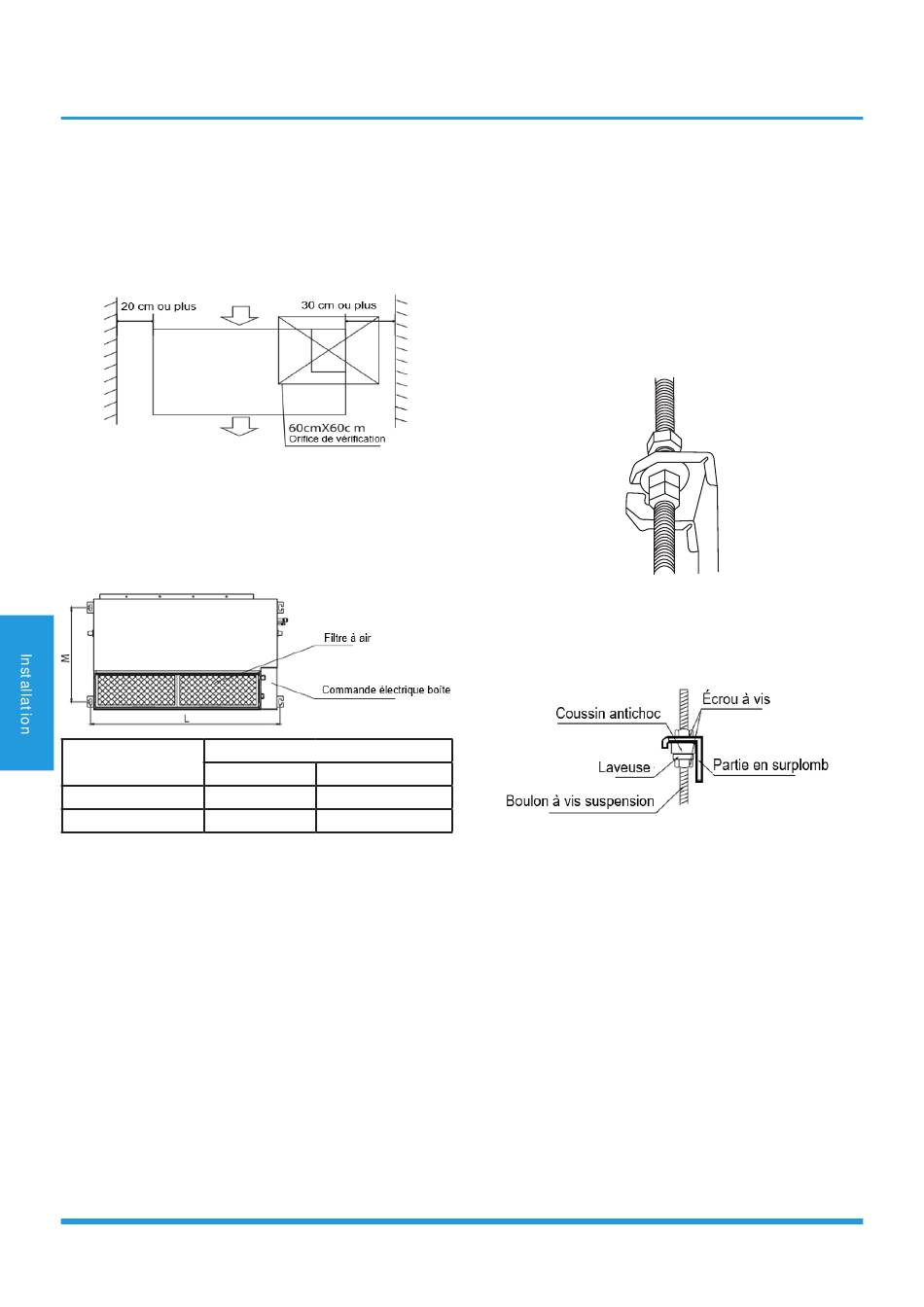

3.1 Espace de service pour unité intérieure
3.2 Suspendre l'unité intérieure
1. Veuillez vous référer aux schémas suivants pour localiser
le trou des quatre vis de positionnement au plafond.
Assurez-vous de marquer les zones où les crochets de
plafond seront percés.
Capacité (Btu/h)
12k
18k
2. Installez et fixez les tuyaux et les fils une fois que vous
avez terminé d'installer le corps principal. Lorsque vous
choisissez par où commencer, déterminez la direction des
tuyaux à poser.
En particulier dans les cas où il y a un plafond, alignez
les tuyaux de frigorigène, les tuyaux de vidange et les
conduites intérieures et extérieures avec leurs points de
raccordement avant de monter l'unité.
3. Installez les boulons à vis de suspension.
1) Coupez la poutre du toit.
2) Renforcez le point où la coupe a été faite. Consolidez la
poutre du toit.
4. Après avoir sélectionné un emplacement d'installation,
alignez les tuyaux de frigorigène, les tuyaux de vidange
ainsi que les fils intérieurs et extérieurs avec leurs points de
connexion avant de monter l'unité.
 Page 100 
Taille de la prise montée
L M
741 360
920 508
5. Percez 4 trous de 10 cm (4 po) de profondeur au niveau
des crochets du plafond intérieur. Assurez-vous de tenir la
perceuse à un angle de 90° par rapport au plafond.
6. Fixez le boulon à l'aide des rondelles et des écrous
fournis.
7. Installez les quatre boulons de suspension.
8. Montez l'unité intérieure avec au moins deux personnes
pour la soulever et la fixer. Insérez les boulons de
suspension dans les trous de suspension de l'appareil.
Fixez-les à l'aide des rondelles et des écrous fournis.
9. Montez l'unité intérieure sur les boulons à vis de
suspension à l'aide d'un bloc. Positionnez l'unité intérieure
à plat à l'aide d'un indicateur de niveau pour éviter les
fuites.
Remarque : Vérifiez que l'inclinaison minimale de
l'évacuation est de 1/100 ou plus.
3.3 Installation de conduits et d'accessoires
1. Installez le filtre (en option) en fonction de la taille de
l'entrée d'air.
2. Installez le raccord en toile entre le corps et le conduit.
3. Les conduits d'entrée et de sortie d'air doivent être
suffisamment éloignés l'un de l'autre pour éviter un court-
circuit dans le passage de l'air.
4. Raccordez le conduit selon le schéma suivant.
