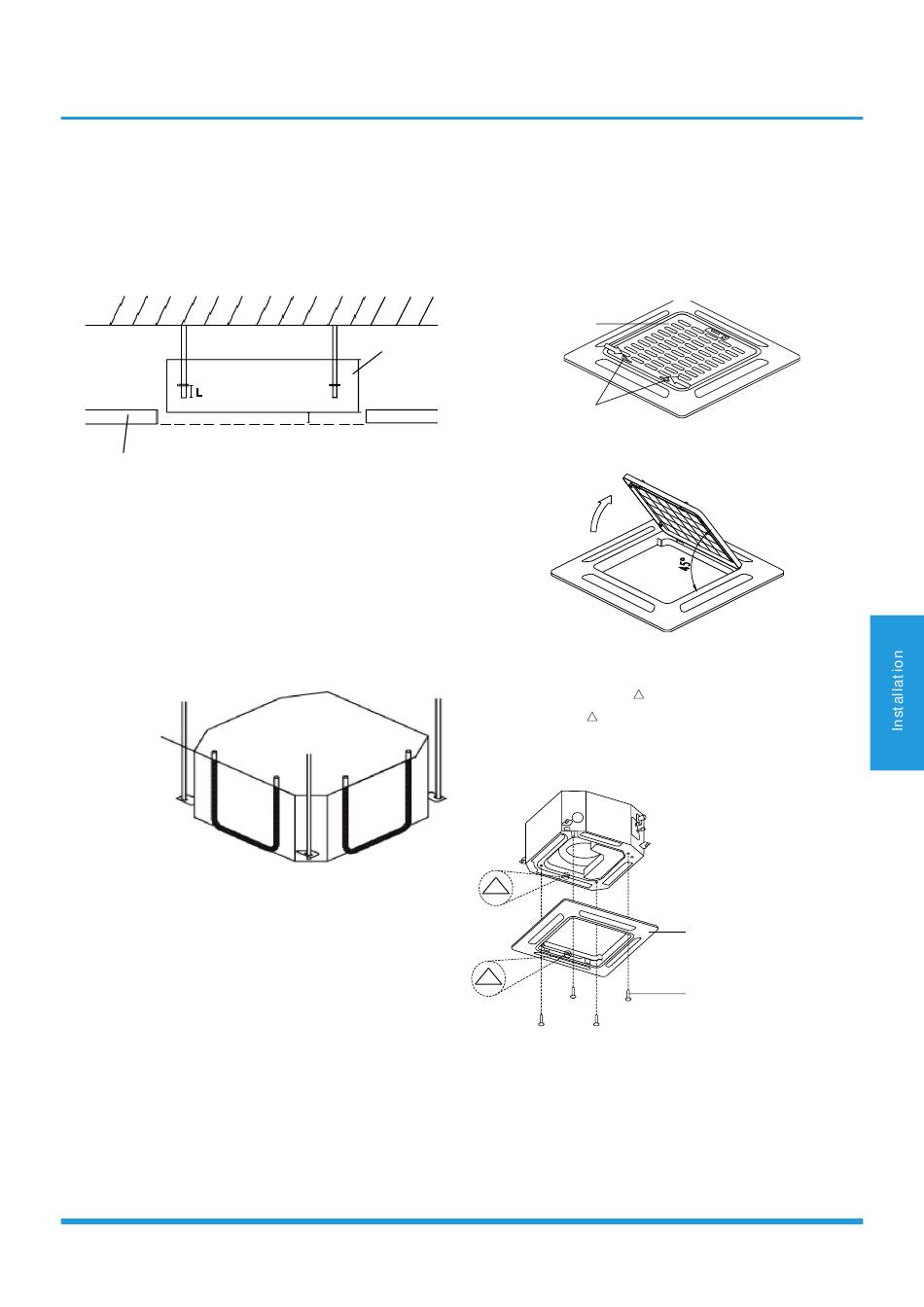

intérieure et les quatre côtés du faux plafond sont égaux.
Le bas de l'unité doit être 24 mm/0,9 po plus haut que le
panneau de plafond.
En général, le L doit être de la moitié de la longueur
du boulon de suspension ou suffisamment long pour
empêcher les écrous de se détacher.
Mur
Wall
L
Cassette compacte : 24 mm (0,9 po)
Compact cassette:24mm(0.9in)
Cassette ultra fine : 10 à 18 mm (0,4 à 0,7 po)
Super-slim cassette:10 - 18mm (0.4-0.7in)
Panneau de plafond Ceiling board
ATTENTION :
Assurez-vous que l'unité est complètement à niveau.
L'unité est équipée d'une pompe de vidange intégrée et
d'un interrupteur à flotteur. Si l'unité est inclinée dans
le sens inverse de l'écoulement du condensat (le côté du
tuyau d'évacuation est surélevé), le disjoncteur à flotteur
risque de mal fonctionner et de provoquer une fuite d'eau.
Niveau d'eau
REMARQUE POUR L'INSTALLATION D'UNE NOUVELLE
MAISON
Lors de l'installation de l'appareil dans une nouvelle
maison, les crochets de plafond peuvent être
intégrés à l'avance. Assurez-vous que les crochets
ne se détachent pas en raison du rétrécissement du
béton. Après avoir installé l'unité intérieure, fixez le
gabarit en papier d'installation sur l'unité à l'aide
de boulons (M6X12) pour déterminer à l'avance la
dimension et la position de l'ouverture au plafond.
Suivez les instructions ci-dessus pour le reste de
l'installation.
3.3 Installation d'un panneau de cassette
compacte
3.3.1 Retirer la calandre avant
1. Faites glisser les 2 crochets de la grille vers le milieu du
panneau décoratif.
Grille d'admission
Main body Corps principal
Crochet pour calandre
2. Tenez la grille à un angle de 45°, soulevez-la légèrement
et détachez-la du corps principal.
3.3.2 Installer le panneau
1. Alignez l'indicateur «
sur l'indicateur «
2. Fixez le panneau de décoration à l'unité à l'aide des vis
fournies, comme indiqué dans la figure ci-dessous.
3. Après avoir installé le panneau, assurez-vous qu'il n'y a
pas d'espace entre le corps de l'appareil et le panneau de
décoration. Sinon, de l'air risque de fuir par l'espace et de
provoquer des gouttes.
» sur le panneau de décoration
» sur l'appareil.
Panneau de décoration
Vis (M5) (fournies avec le panneau)
