5.2

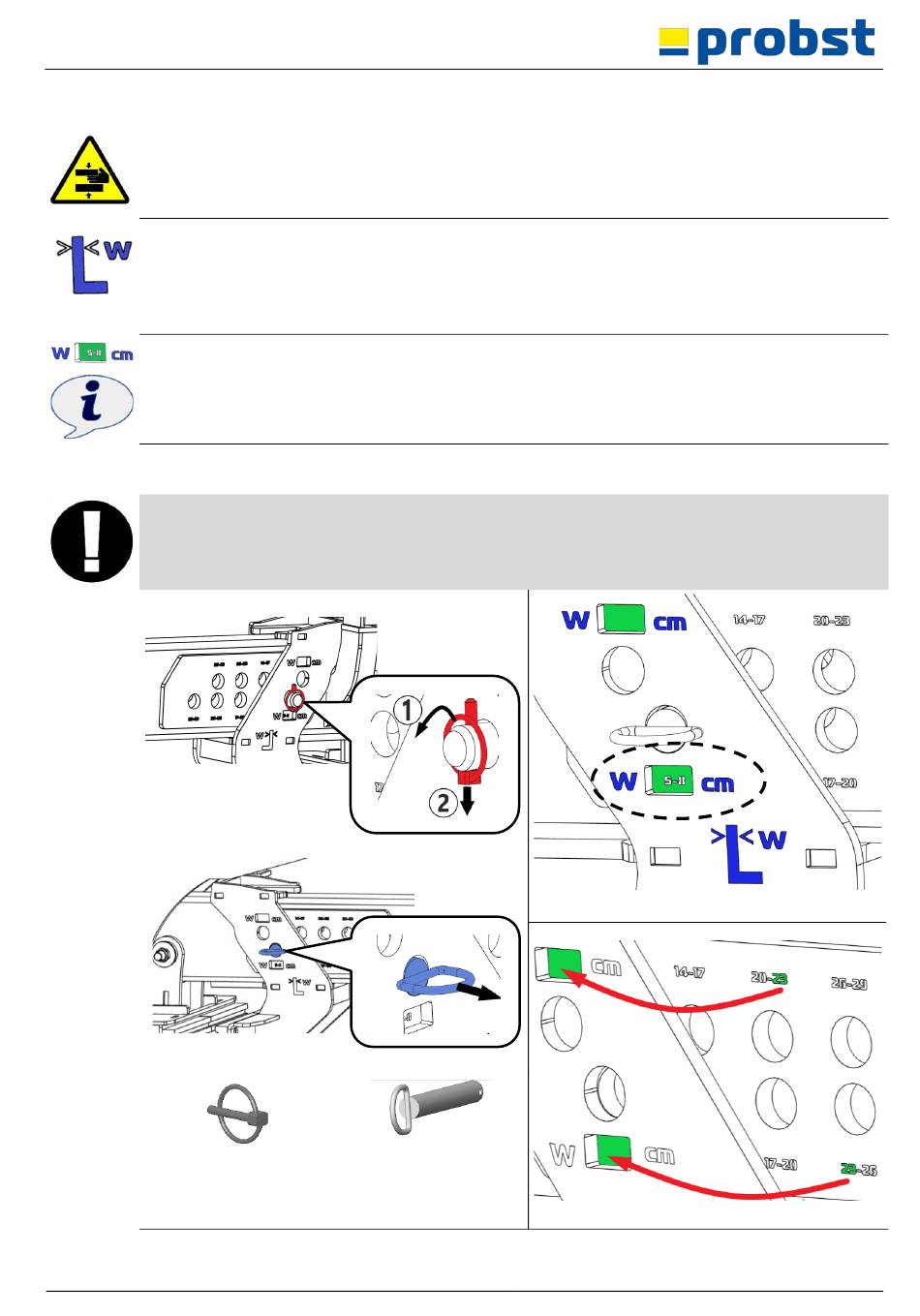

Réglage et utilisation
•
Pour régler la zone de préhension, l'appareil doit être posé sur une surface plane !
En cas de réglage en position relevée ou suspendue, il y a risque de blessure (en raison des
pièces mobiles) !
•
Mesurer d'abord l'épaisseur de la longue branche verticale de l'objet à saisir (pierre L) (voir >L<).
•
Ensuite, régler/déplacer l'appareil ouvert (bloqué) (WEZ) à l'aide des mâchoires de préhension
coulissantes (9) sur la barre transversale avec des trous de réglage (10) pour obtenir la plus petite
distance de préhension possible.
•
Pour ce faire, ouvrir la goupille pliante (A) et retirer ensuite le goujon (B).→ voir figure 10
•
La plus petite distance de préhension possible (la dimension mesurée de la brique L) doit être
visible dans l'un des deux hublots quadrangulaires (w❑ cm)→ voir figure 11A
•
Il peut arriver que la même mesure soit visible dans les fenêtres supérieure et inférieure (w❑ cm)
(image 11B) - dans ce cas, les deux rangées de trous de réglage peuvent être utilisées au choix.
•
Une fois le réglage de la zone de préhension effectué, réinsérer l'axe enfichable (B) et le bloquer
avec la goupille pliante (A).→ voir figure 10
•
Avant de soulever l'appareil nu (WEZ sans objet à saisir), il faut veiller à ce que le dispositif de
changement automatique (4) soit enclenché et que l'appareil reste ainsi ouvert.
IMPORTANT : l'œillet d'accrochage (1) doit se trouver dans la position arrière (voir figure B1
"course à vide") de la patte de suspension (2). → Figure 11/ Figure 12
53100439
A
Image 10
B
17 / 26
Figure 11 A
Figure 11 B
