Bediening
•
Het apparaat (WEZ) hangt onder een lichte hoek. Schuif het steunprofiel tegen de buitenkant van
de lange poot van het L-vormige blok en zet het apparaat (WEZ) in het midden neer. → Fig. 13
•
Wanneer het L-blok wordt opgetild, mag het onder een hoek van maximaal 10° hangen en moet
de steunplaat (8) volledig op het vastgegrepen materiaal (L-blok) rusten. → Fig. 14
•
BELANGRIJK: Tijdens het grijpen en het daaropvolgende heffen en transporteren/verplaatsen van
de lading (L blok), moet het ophangoog (1) zich in de voorste positie bevinden (Fig. E+E2
"Lastlift") van het ophangoog (2) (→ Fig. 14).
•
Afhankelijk van de positie moet het ophangoog (2) in een andere positie worden gebracht door de
twee pennen (in de draagarm (3)) te verzetten.
Dit zorgt ervoor dat de lading bijna verticaal hangt tijdens het heffen en transporteren.
•
De gehesen last (L-steen) MAG NOOIT onder een hoek van meer dan 10° hangen, omdat de last
anders kan vallen (LEVENSGEVAAR!) en het apparaat ook ongelijkmatig wordt belast.
(→ BREUKGEVAAR!)
•
Zodra het vastgegrepen voorwerp is neergezet, vergrendelt de automatische wisselaar
automatisch. Het apparaat (WEZ) kan nu weer worden opgetild. Nadat het weer op het volgende te
grijpen voorwerp is geplaatst, wordt het apparaat automatisch ontgrendeld wanneer de steunarm
(3) helemaal naar beneden wordt bewogen.
53100439
Afbeelding 11
18 / 26

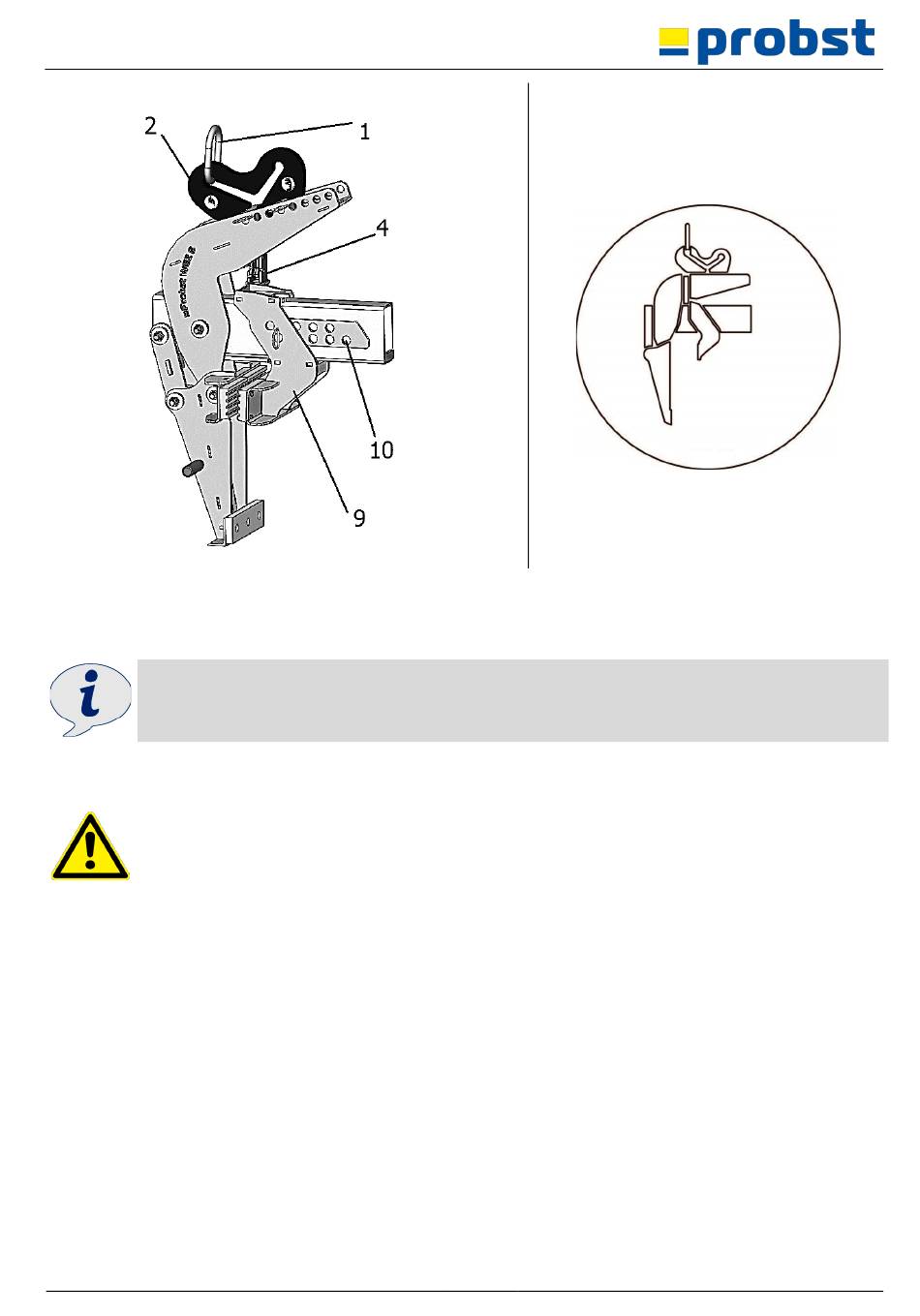

Fig. 12 (positie stationaire slag)
