Bedienung
•
Das Gerät (WEZ) hängt etwas schräg. Man fährt mit dem Abstützprofil gegen die Außenfläche des
langen Schenkels des L-Steines und setzt das Gerät (WEZ) mittig ab. → Bild 13
•
Beim Anheben des L-Steines darf dieser max. 10° schräg hängen und die Auflageplatte (8) muss
am Greifgut (L-Stein) komplett aufliegen. → Bild 14
•
WICHTIG: Beim Greifvorgang und anschließendem Anheben und Transportieren/Versetzen des
Greifgutes (L-Stein) muss sich die Einhängeöse (1) in der vorderen Position (Bild E+E2 „Lasthub")
der Aufhängelasche (2) befinden (→ Bild 14).
•
Je nach Lage muss die Aufhängelasche (2) durch Umstecken der beiden Steckbolzen (im Tragarm
(3)) in eine andere Position gebracht werden.
So dass das Greifgut beim Anheben u. Transportieren nahezu senkrecht hängt.
•
Das angehobene Greifgut (L-Stein) darf KEINESFALLS mehr als 10°schräg hängen, da sonst die
Last herabfallen könnte (LEBENSGEFAHR!) und das Gerät zudem auch ungleichmäßig belastet
wird
(→ BRUCHGEFAHR!)
•
Nach dem Absetzen des Greifgutes arretiert die Wechselautomatik von selbst. Das Gerät (WEZ)
kann nun wieder abgehoben werden. Nach erneutem Aufsetzen auf dem nächsten Greifgut
entriegelt sich das Gerät von selbst, wenn der Tragarm (3) ganz nach unten bewegt wird.
53100439

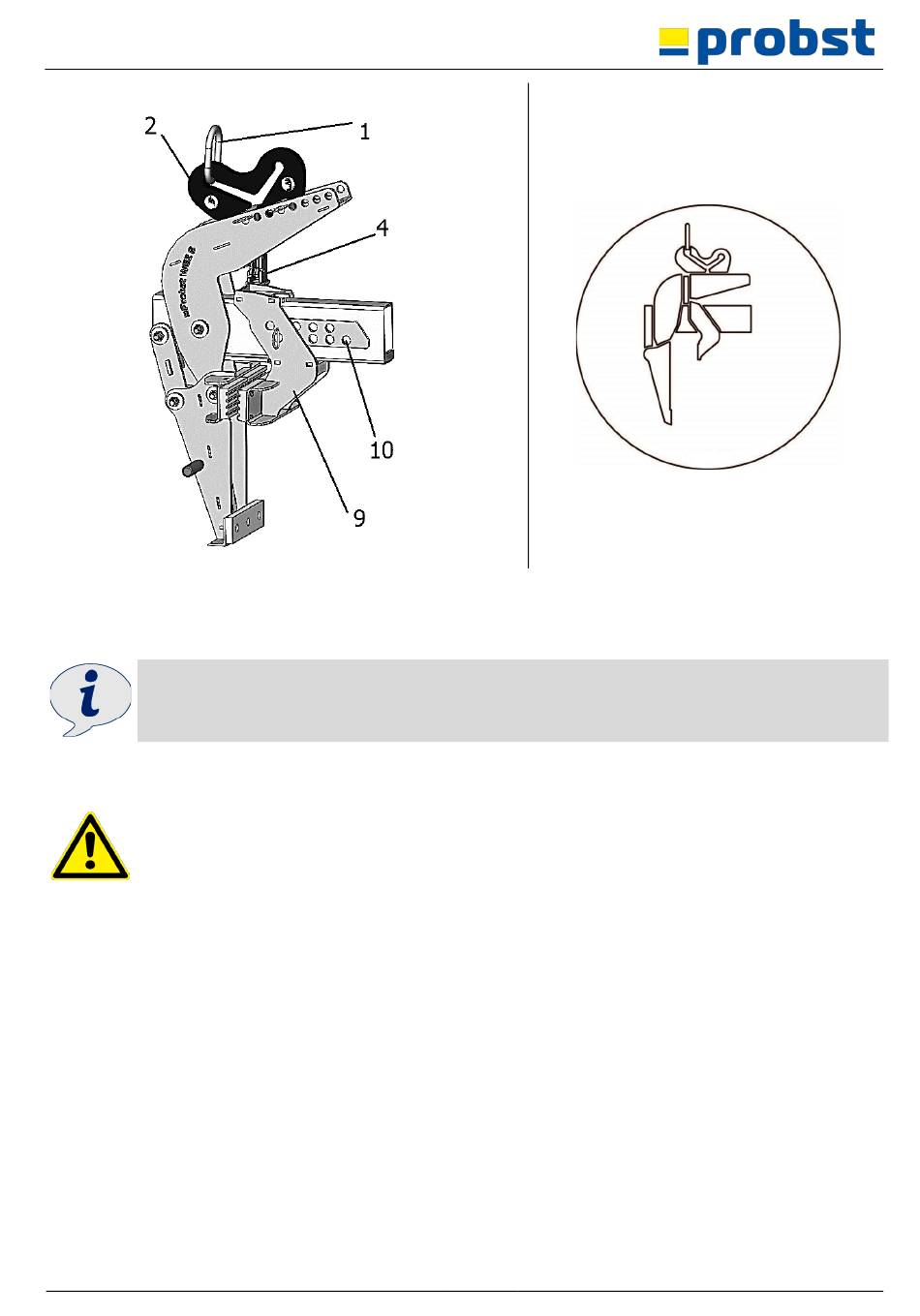

Bild 11
18 / 26
Bild 12 (Position Leerhub)
