Bediening
5.2
Instelling en bediening
•
Om het grijpbereik in te stellen, moet het apparaat op een vlakke ondergrond worden geplaatst!
Er bestaat verwondingsgevaar (door bewegende onderdelen) bij het afstellen in een
geheven/hangende positie!
•
Meet eerst de dikte van de verticale lange poot van het grijpmateriaal (L-steen) (zie >L<).
•
Stel vervolgens de geopende (vergrendelde) inrichting (WEZ) in op de kleinst mogelijke
grijpbreedte met behulp van de verschuifbare grijpbekken (9) op de dwarsbalk met afstelgaten (10).
•
Open hiervoor de splitpen (A) en verwijder vervolgens de stekkerpen (B).→ zie Fig. 10.
•
De kleinst mogelijke grijpbreedte (de gemeten afmeting van de L-steen) moet zichtbaar zijn in een
van de twee vierkante kijkvensters (w❑ cm)→ zie Fig. 11A
•
Het kan gebeuren dat dezelfde afmeting zichtbaar is in het bovenste en onderste kijkvenster (w❑
cm) (Fig. 11B) - in dat geval kunnen beide rijen afstelgaten naar wens worden gebruikt.
•
Zodra het grijpbereik is ingesteld, plaatst u de buspen (B) terug en zet u deze vast met de splitpen
(A).→ zie Fig. 10
•
Controleer voordat u het apparaat opheft (WEZ zonder grijpgoederen) of het automatische
wisselmechanisme (4) is ingeschakeld en het apparaat dus open blijft staan.
BELANGRIJK: het ophangoog (1) moet zich in de achterste positie (zie Fig. B1 "Lege slag") van
de ophangbeugel (2) bevinden. → Fig. 11/ Fig. 12
53100439
A

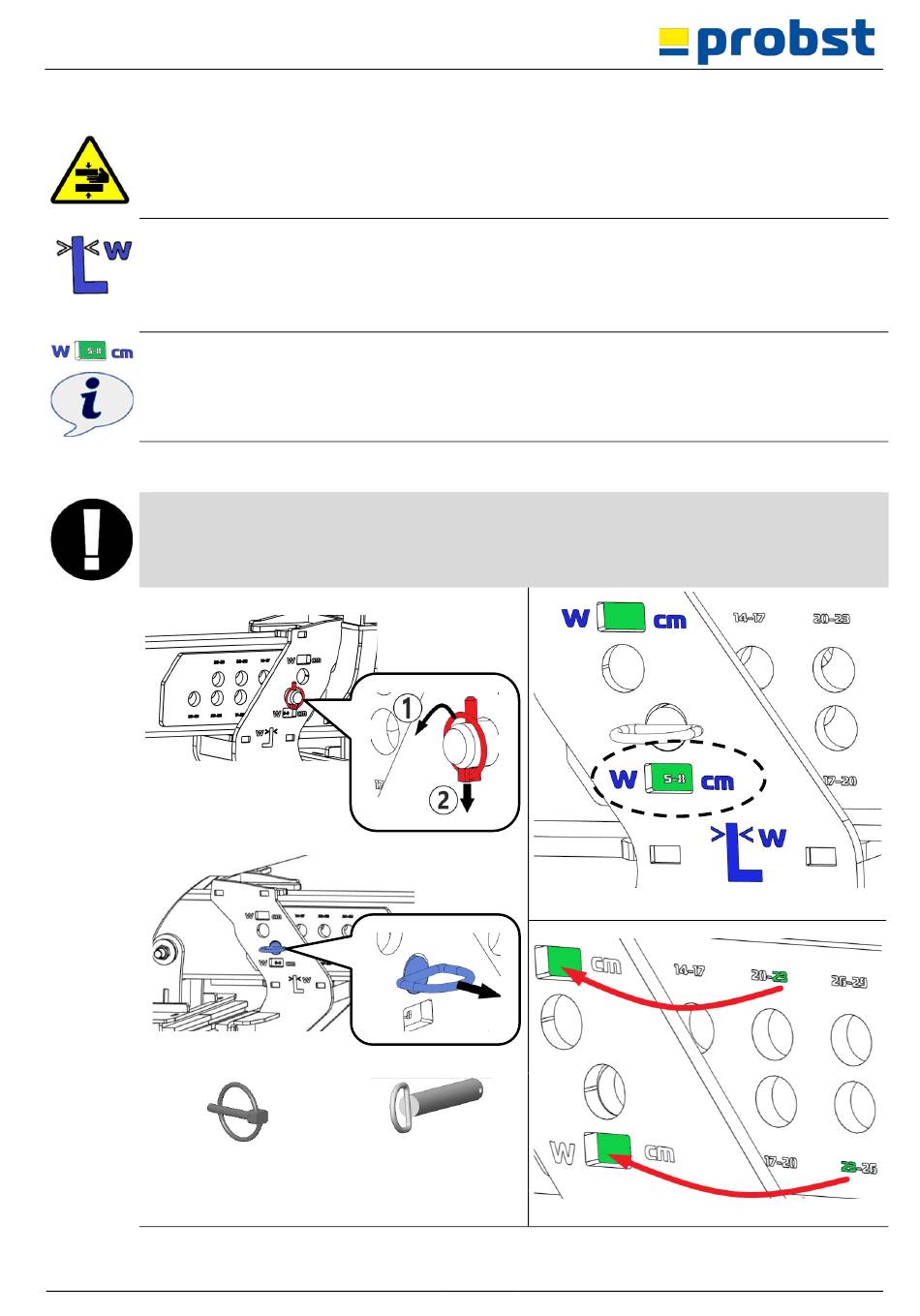

Afbeelding 10
B
17 / 26
Figuur 11 A
Figuur 11 B
