3 Commande de l'unité de
ventilation
3.1 Système de commande de FSL-
CONTROL III
Aperçu du système
FSL-CONTROL III est un système de régulation
ambiante de zone spécialement conçu pour les sys-
tèmes de ventilation décentralisés TROX.
La commande FSL-CONTROL III permet de réaliser
tous les concepts suivants :
Régulation de la température de la pièce à l'aide de

la température ambiante ou de la reprise d'air
Régulation de la température de soufflage d'air (iso-

therme)
Régulation de la qualité de l'air de la pièce (option)

Système de commande de FSL-CONTROL III > Description du fonctionnement
Régulation ambiante de zone FSL-CONTROL III
Commande de l'unité de ventilation
3.1.1 Composants de régulation
La conception modulaire du matériel permet d'ajouter
des équipements optionnels à la gamme de fonctions
du système de commande FSL-CONTROL III.

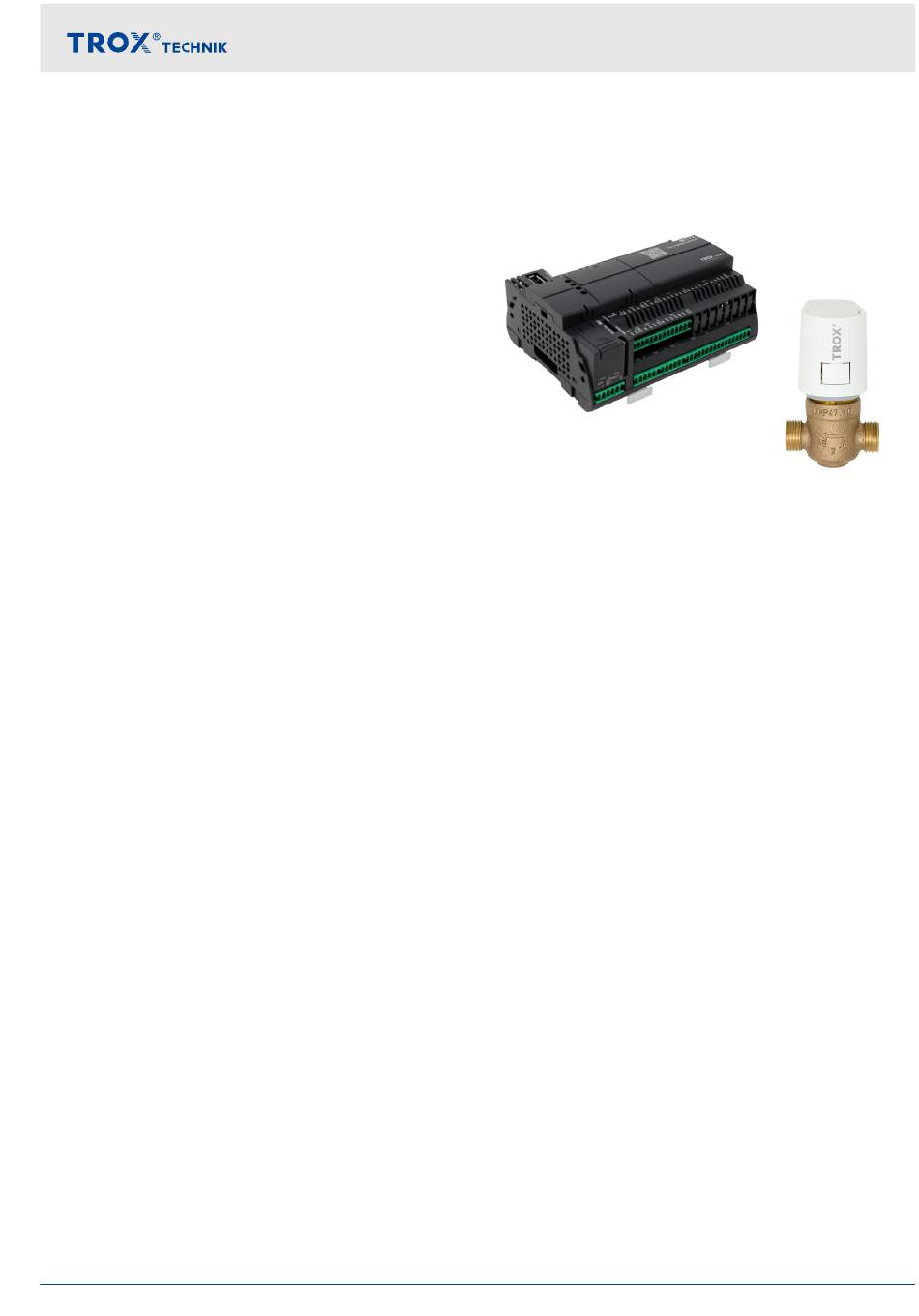

Fig. 20 : Régulateur, vanne avec servomoteur thermo-
électrique
Équipement de base
Régulateur pour fonctionnement maître et esclave

Vannes de chauffage et/ou de refroidissement, y

compris les servomoteurs thermoélectriques et les
coudes de réglage ; alternativement : serpentin de
réchauffage électrique
Sonde thermique de soufflage d'air

Équipement en option
Panneau de commande avec réglage de la valeur

de consigne et sonde de température ambiante
Sonde thermique extérieure

Sonde de qualité d'air (CO

Horloge et minuterie

Servomoteurs électromoteurs

Vanne de régulation indépendante de la pression

Interfaces vers l'équipement de gestion et de com-

mande / le système d'automatisation et de gestion
des bâtiments (GTB) :
– Interface Modbus RTU
– Interface Modbus TCP
– Interface BACnet MS/TP
– Interface BACnet IP
– Contacts d'interrupteur numériques (entrées et
sorties)
3.1.2 Description du fonctionnement
3.1.2.1 Généralités
Le système de commande FSL-CONTROL III est utilisé
pour régler différents paramètres pour les pièces indivi-
duelles.
/ VOC)
