Branchements électriques
Câblage > Raccordement du panneau de commande
Schneider, numérique
Fig. 2 : Câblage d'un panneau de commande numé-
rique, type Schneider, à la borne X2
1 Panneau de commande, monté en surface, type :
TM172DCLWT, référence TROX A00000086157
2 Par exemple, Unitronic BUS LD 2 × 2 × 0,22 (ou
équivalent, fourni par le client)
3 Bloc d'alimentation, Traco Power, type TIW24-124,
référence TROX : A00000033832 (option), ou ali-
mentation sur site avec 24 VDC
4 Résistance de 120 ohms, réglée sur le premier et le
dernier composant participant au bus
Toutes les connexions réseau doivent être réalisées à
l'aide de câbles blindés.
Attention : pour A- et B+, toujours utiliser une paire de
fils torsadés
8 Régulation ambiante de zone FSL-CONTROL III
Thermokon, avec sélecteur, 5 étages
1
2
3
4
5
6
7
8
11
12
1

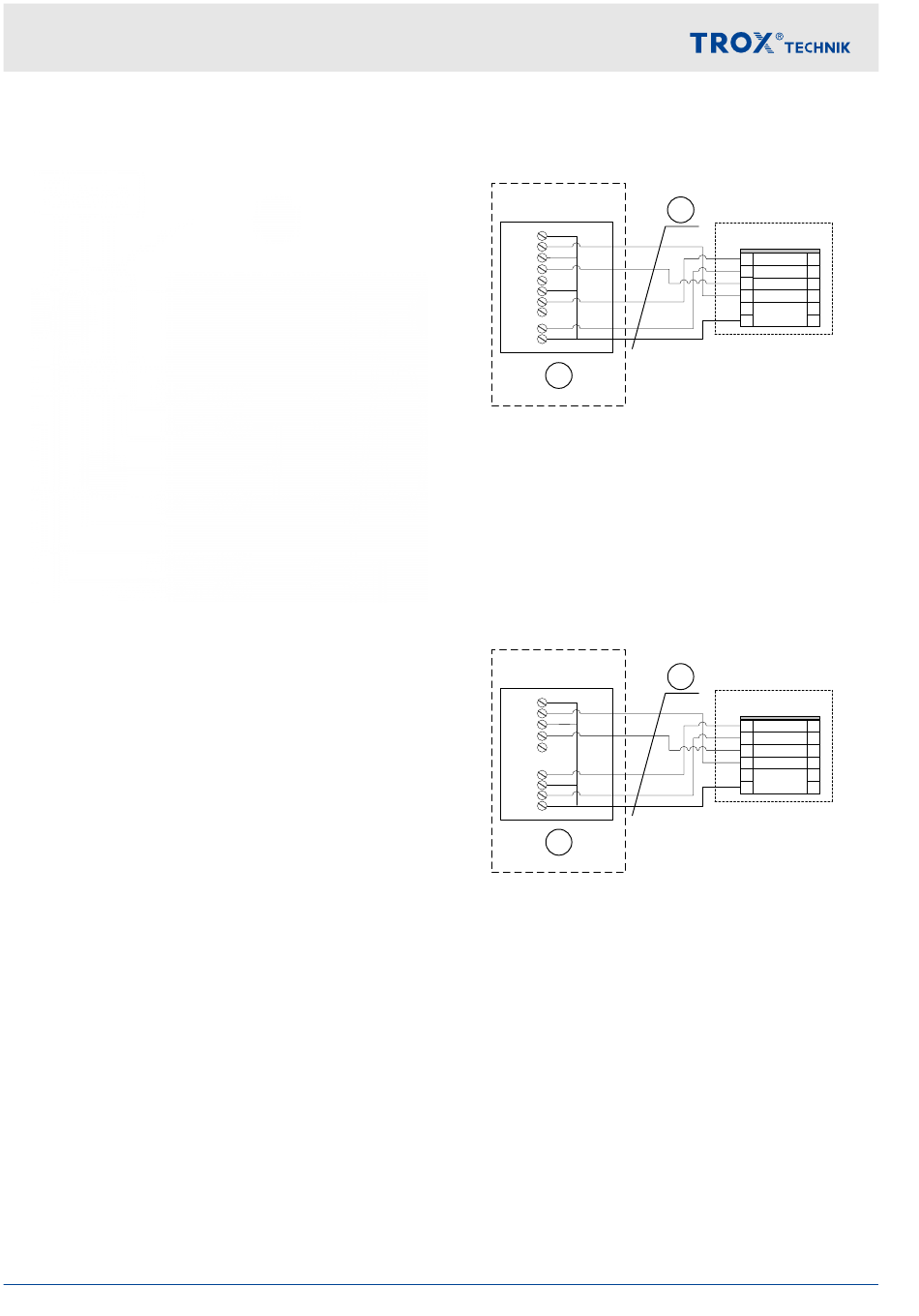

Fig. 3 : Câblage du panneau de commande Thermokon
(5 étages) à la borne X9
1 Panneau de commande avec sélecteur, pour mon-
tage en surface, type WRF04 PSTD NTC20k 5k
FS5 gn 5V SA, référence TROX A00000082515
2 LiYCY 5 x 0,5 mm² blindé (fourni par le client)
Thermokon, sans sélecteur
1
2
3
4
5
9
10
11
12
1
Fig. 4 : Câblage du panneau de commande Thermokon
à la borne X9
1 Panneau de commande sans sélecteur pour mon-
tage en surface, type WRF04 PTD NTC 20k 5k gn,
référence TROX A00000079777
2 LiYCY 5 x 0,5 mm² blindé (fourni par le client)
2
X9
1
2
3
4
5
2
X9
1
2
3
4
5
