Branchements électriques
Câblage > Communication FSL-CONTROL III
Résistance de terminaison
Pour un échange de données fluide entre les régula-
teurs, une résistance de 120 ohms doit être réglée
sur le premier et le dernier abonné, supprimer les résis-
tances dans les autres appareils (le cas échéant).
Emplacement de montage de la résistance de termi-
naison Fig. 10 , Fig. 11
Appareils maîtres - Bornier X2, bornes 1 et 2
Appareils esclaves - Bornier X1, bornes 1 et 2
Détails de la connexion au réseau

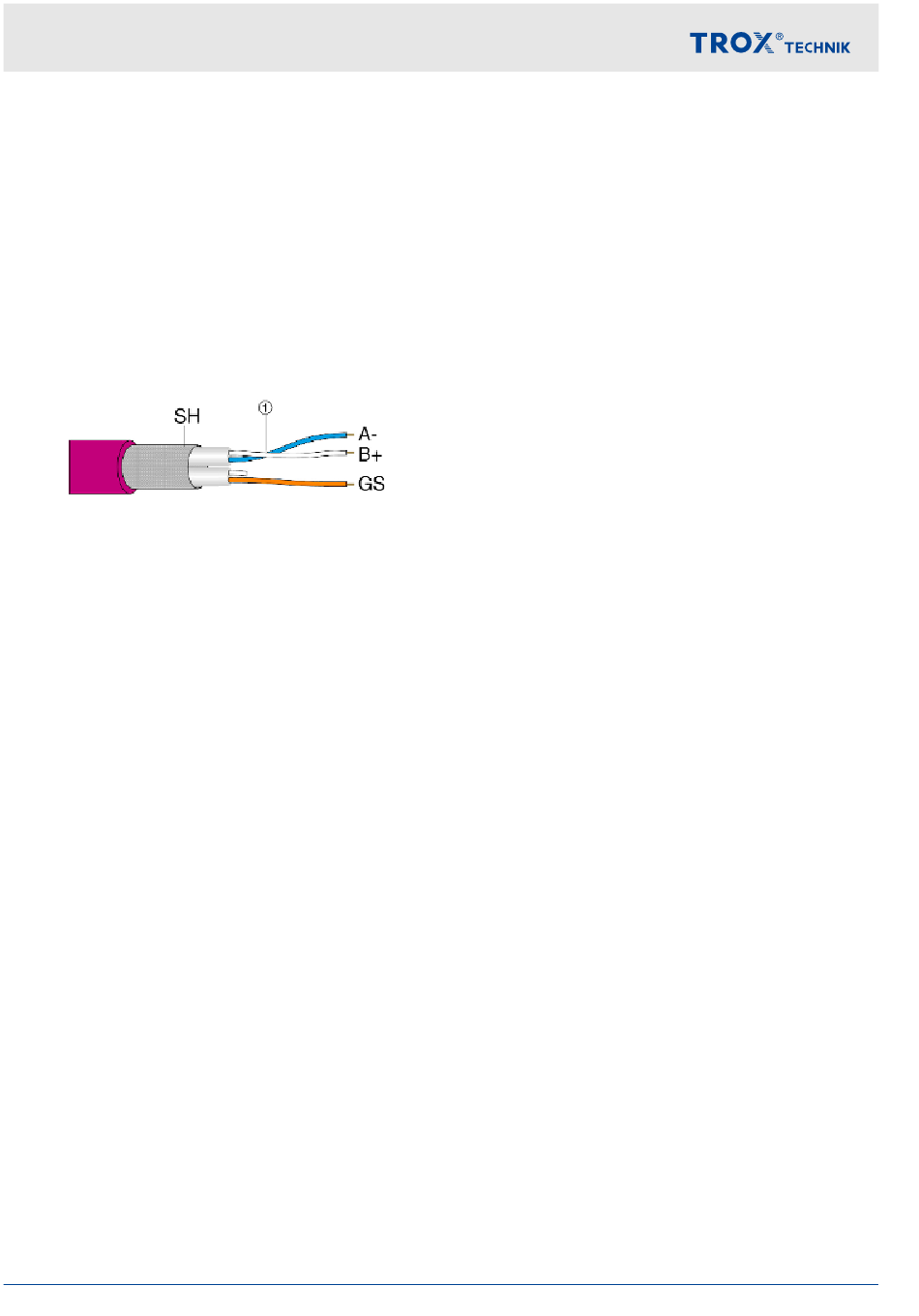

Fig. 12 : Câblage
Toutes les connexions réseau via des câbles blindés.
Attention : pour A- et B+, utiliser une paire torsadée
① !
Câble réseau recommandé (tiers) : par ex. Unitronic
BUS LD 2 x 2 x 0,22 mm² ou équivalent
