Branchements électriques
Connexion à X-TAIRMINAL > Structure
2.3 Connexion à X-TAIRMINAL
TROX X-TAIRMINAL est un logiciel permettant d'affi-
cher, d'exploiter et de surveiller les différents systèmes
de sous-ventilation TROX, comme les unités de venti-
lation décentralisées, X-CUBE Control, X-CUBE Com-
pact, X-AIRCONTROL ou TROXNETCOM. L'affichage
s'effectue sur un PC panneau. L'interface utilisateur
spécifique au projet pour les appareils de ventilation
décentralisés affiche clairement tous les appareils maî-
tres et esclaves.
2.3.1 Structure
X7
RJ 45
Master_1
X7
RJ 45
Master_2
X7
5
RJ 45
4
Master_n

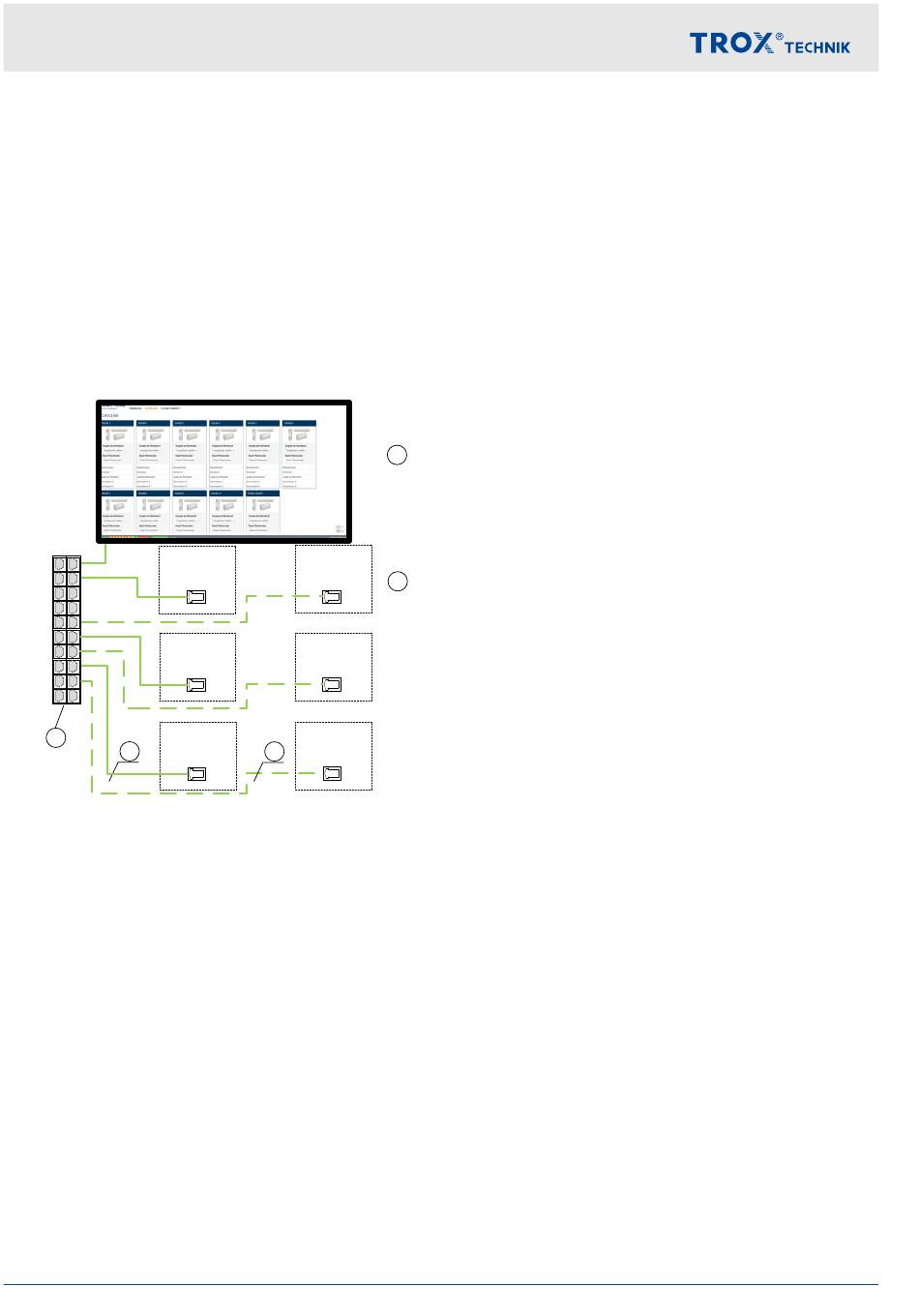

Fig. 19 : FSL-CONTROL III X-TAIRMINAL (1)
1 Visualisation sur un PC panneau
2 Unités de ventilation (généralement en réseau
maître-esclave)
3 Connexion d'un appareil esclave (option) via un
câble réseau min. Cat 5e RJ45
4 Connexion d'un appareil maître via un câble réseau
min. Cat 5e RJ45
5 Distribution réseau / commutateur
2.3.1.1 Communication
La communication s'effectue via Modbus TCP.
Avant d'utiliser le système, l'interface des appareils doit
être adaptée à la structure du réseau existante. La con-
figuration s'effectue via un navigateur.
2.3.1.2 Configuration de l'interface
Ä Chapitre 2.2.2.1 « Définition de l'adresse réseau »
à la page 17
20
1
X7
RJ 45
2
Slave_1_1
X7
RJ 45
Slave_2_1
X7
RJ 45
3
Slave_n_n
