2 Branchements électriques
DANGER !
Risque d'électrocution ! L'équipement électrique
présente une tension électrique dangereuse !
– Seuls les électriciens professionnels qualifiés
sont autorisés à travailler sur le système élec-
trique et à connecter l'unité au secteur.
– Débrancher le câble du secteur (toutes les
phases) et sécuriser l'unité pour empêcher toute
remise en marche accidentelle.
– S'assurer de l'absence de tension.
– N'effectuer les travaux d'assemblage ou de rac-
cordement que sur un système hors tension.
Remarques sur l'installation électrique
Utiliser uniquement les câbles conçus pour la tension
électrique à laquelle ils sont destinés. La longueur et la
section transversale ainsi que la résistance de contact
peuvent accroître les pertes de tension. La puissance
raccordée de chaque unité doit aussi être prise en
compte. Un électricien qualifié doit sélectionner correc-
tement les types et tailles de câbles. Cette tâche doit
être confiée uniquement à un installateur électrique spé-
cialisé.
Pour le raccordement électrique, respecter toutes

les réglementations applicables et suivre les bonnes
pratiques. Veiller à respecter les directives applica-
bles au travail sur les équipements électriques et
électroniques ainsi que toutes les réglementations
locales en vigueur.
Les données de raccordement sont fournies sur la

plaque signalétique des schémas électriques.
Protéger les connexions des dommages physiques.

Glisser les câbles dans des serre-câble de l'unité de

ventilation.
Vérifier que l'énergie de l'unité peut être coupée

(toutes les phases) afin d'effectuer les travaux de
maintenance sans tension. Ceci nécessite des dis-
positifs de coupure (p. ex. fusibles ou disjoncteurs) ;
la distance entre les contacts doit être d'au moins
3 mm.
Pour les unités sans commandes intégrales reliées

à TROX, respecter les instructions du fournisseur
des commandes.
2.1 Câblage
Personnel :
Électricien qualifié

Raccorder l'unité de ventilation conformément aux
schémas électriques suivants. La position des
connexions électriques (boîte à bornes) est réper-
toriée dans la documentation spécifique à l'appa-
reil.
Régulation ambiante de zone FSL-CONTROL III
Branchements électriques
Câblage > Raccordement du panneau de commande
2.1.1 Branchement de la tension élec-
trique
1

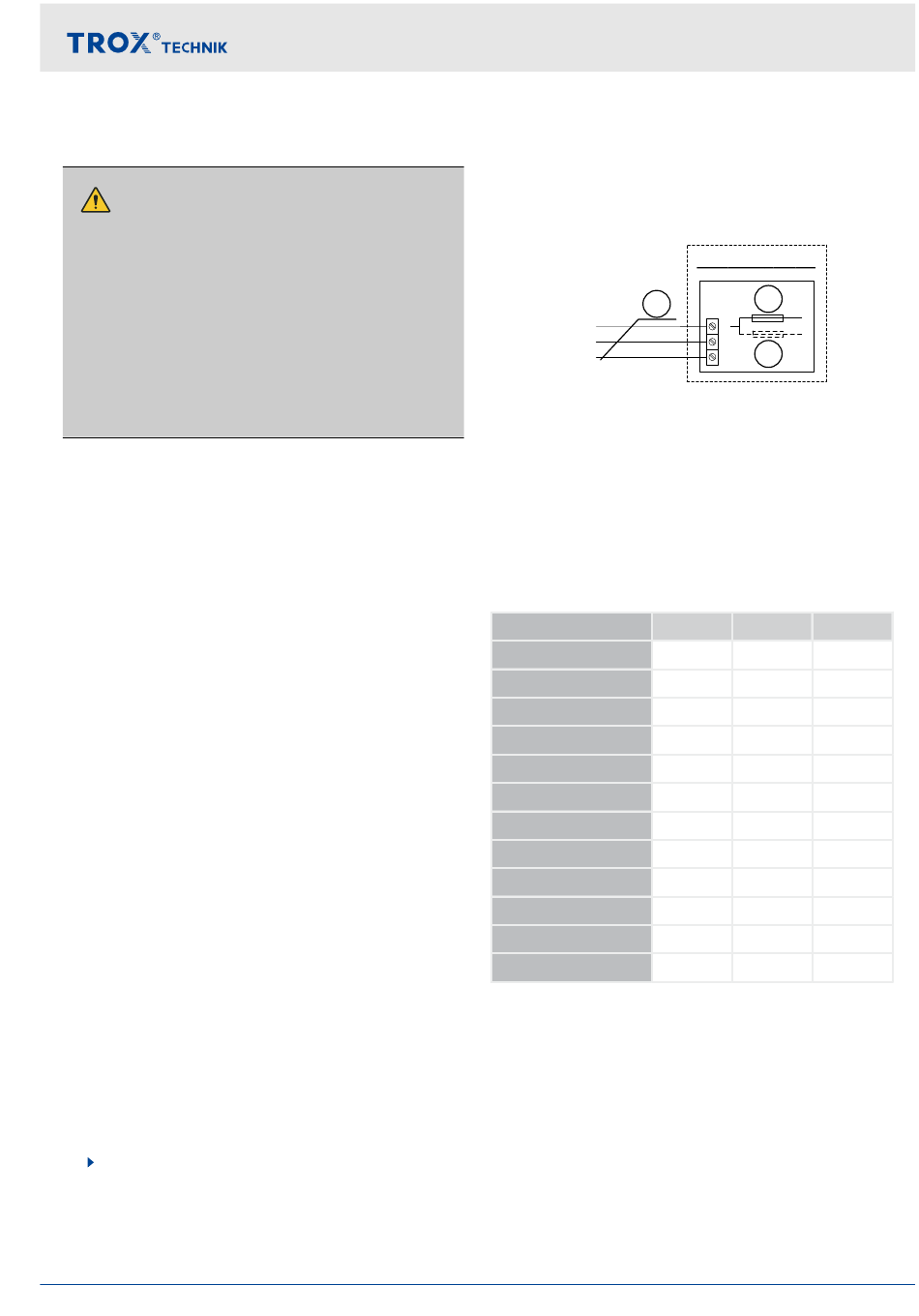

Fig. 1 : Branchement de la tension électrique
1 Câble de raccordement Ölflex classic 100 3G
1,5 mm² ou 2,5 mm², longueur minimale 1 m (fourni
par TROX)
2 Fusible F3 3,15 A
3 Fusible, pas utilisé avec ROOMAIR, avec SCHOO-
LAIR uniquement avec le modèle EH, voir le tableau
pour les données.
Pos. fusible 3
SCHOOLAIR-...
...-V-HV-EH
...-V-HV-EH15
...-D-HV-EH
...-D-HV-EH12
...-D-HV-EH18
...-D-HV-EH24
...-D-HV-EH30
...-S-HV-EH
...-S-HV-EH12
...-S-HV-EH18
...-S-HV-EH24
...-S-HV-EH30
2.1.2 Raccordement du panneau de com-
mande
Remarques sur les panneaux de commande
Sélectionner un site de montage de manière à protéger
le panneau de commande des influences extérieures.
Éviter les entrées de chaleur par insolation et les cou-
rants d'air.
Étanchéifier l'extrémité du canal de câbles dans la boîte
de dérivation pour empêcher la formation de courants
d'air dans ce canal, susceptibles de compromettre les
résultats des mesures.
230 VAC / 50 Hz
2
L
N
3
PE
7 A 10 A 13 A
X
X
X
X
X
X
X
X
X
X
X
X
