2.2 Connexion à l'équipement de ges-
tion et de commande / au système
d'automatisation et de gestion des
bâtiments (GTB)
2.2.1 Modbus RTU / BACnet MS/TP
Raccordement des câbles de données
X1
RS 485
4 (SH)
3 (GS)
2 (B +)
1 (A -)

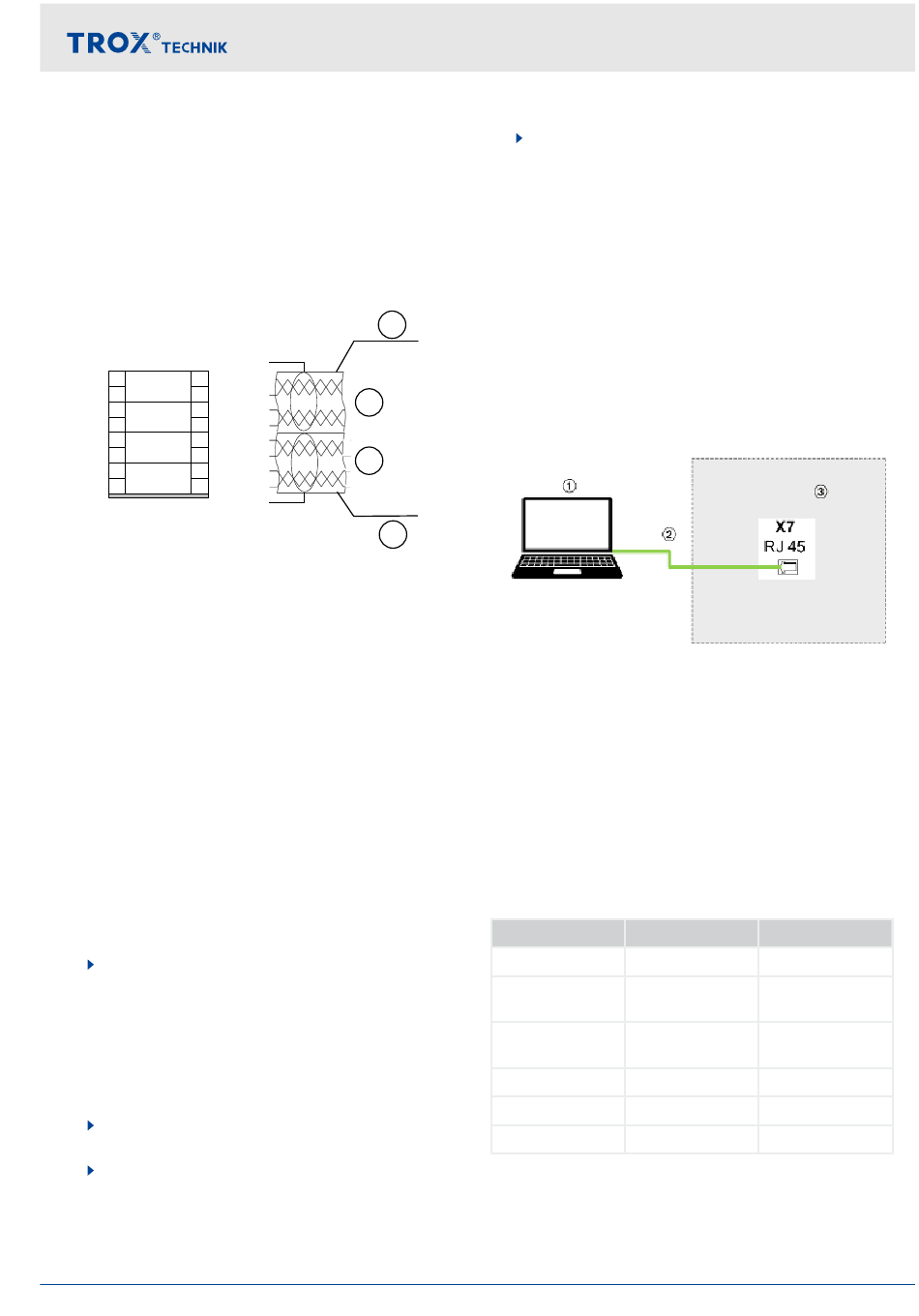

Fig. 15 : Connexion de la GTB à l'appareil maître avec
interface Modbus RTU / BACnet MS/TP
1 Câble réseau Unitronic BUS LD 2 x 2 x 0,22 (ou
équivalent, fourni par le client)
2 (venant) de la GTB
3 (menant) au participant BUS suivant de la GTB
Comptage de la position de la borne depuis la
plaque d'extrémité grise (sens de la flèche)
L'interface Modbus RTU / BACnet MS/TP dispose de
bornes pour deux câbles de données maximum d'un
réseau EIA-485. Un segment du réseau peut com-
prendre 32 appareils maximum.
Personnel :
Administrateur réseau

Matériel:
Logiciel de communication entre les bus

Navigateur

1. Dénuder le câble de données (au moins trois fils),
l'insérer dans les bornes et serrer les vis à la main
(utiliser uniquement des paires de fils torsadés
pour B+ et A-).
Pour l'installation, veiller à ce que la polarité des
paires de fils soit correcte. Une polarité incorrecte
causera des signaux de données inversés et, par
conséquent, des erreurs de communication.
2. Fixer les câbles de bus au boîtier à l'aide du sup-
port de serre-câble.
3. Raccorder le blindage aux bornes SH.
Remarque : raccorder le blindage à la terre en
un seul point dans un canal. La mise à la terre
du blindage au niveau de chaque régulateur peut
entraîner des tensions parasites.
1
SH
GS
2
B +
A -
A -
B +
3
GS
SH
1
Régulation ambiante de zone FSL-CONTROL III
Branchements électriques
4. Pour éviter les réflexions sur les câbles, les seg-
ments du réseau doivent être protégés aux deux
extrémités par des résistances de terminaison de
bus de 120 Ω. Les résistances terminales peu-
vent également être commutées directement sur
la carte de circuit imprimé.
Câbles de données recommandés
Unitronic BUS LD 2 x 2 x 0,22 (ou équivalent)
2.2.1.1 Définition de l'adresse réseau
Personnel :
Administrateur réseau

Fig. 16 : Connecter l'ordinateur portable à l'unité de
ventilation
1 Ordinateur portable avec interface Ethernet
2 Câble de réseau min. cat 5e RJ45
3 Boîte de dérivation pour câble de réseau
Avant d'utiliser le système, l'interface des appareils
doit être adaptée à la structure du réseau existante.
La configuration s'effectue via le navigateur,
pitre 4.3.5 « « Configuration è Interfaces » »
à la page 47 .
Réglages d'usine SL1, raccordement bus série X1
Adresse Nom
16124 Adresse 1
16125 Type de proto-
cole
16129 Vitesse de trans-
mission X1
16126 Bits de données
16128 Parité X1
16127 Bits d'arrêt X1
Ä Cha-
Valeur
-
3
2
8
2
1
15
