Panneau de commande

Vue d'ensemble des panneaux de commande

Panneau de commande

5.1 Vue d'ensemble des panneaux de

commande

Fig. 28 : Panneau de commande numérique, avec

affichage des feux de signalisation

en surface, type Schneider TM172DCLWT, référence :

A00000086157

① Menu

② Régulateur de la valeur de consigne

③ Sélecteur

④ Bouton-poussoir d'occupation

Fig. 29 : Panneau de commande avec sélecteur, pour

montage en surface, type : WRF04 PSTD NTC20k 5k

FS5 gn 5V SA, réf. article : A00000082515

① Sélecteur

② Bouton-poussoir

③ LED

④ Régulateur de la valeur de consigne

, pour montage

CO2

Régulation ambiante de zone FSL-CONTROL III

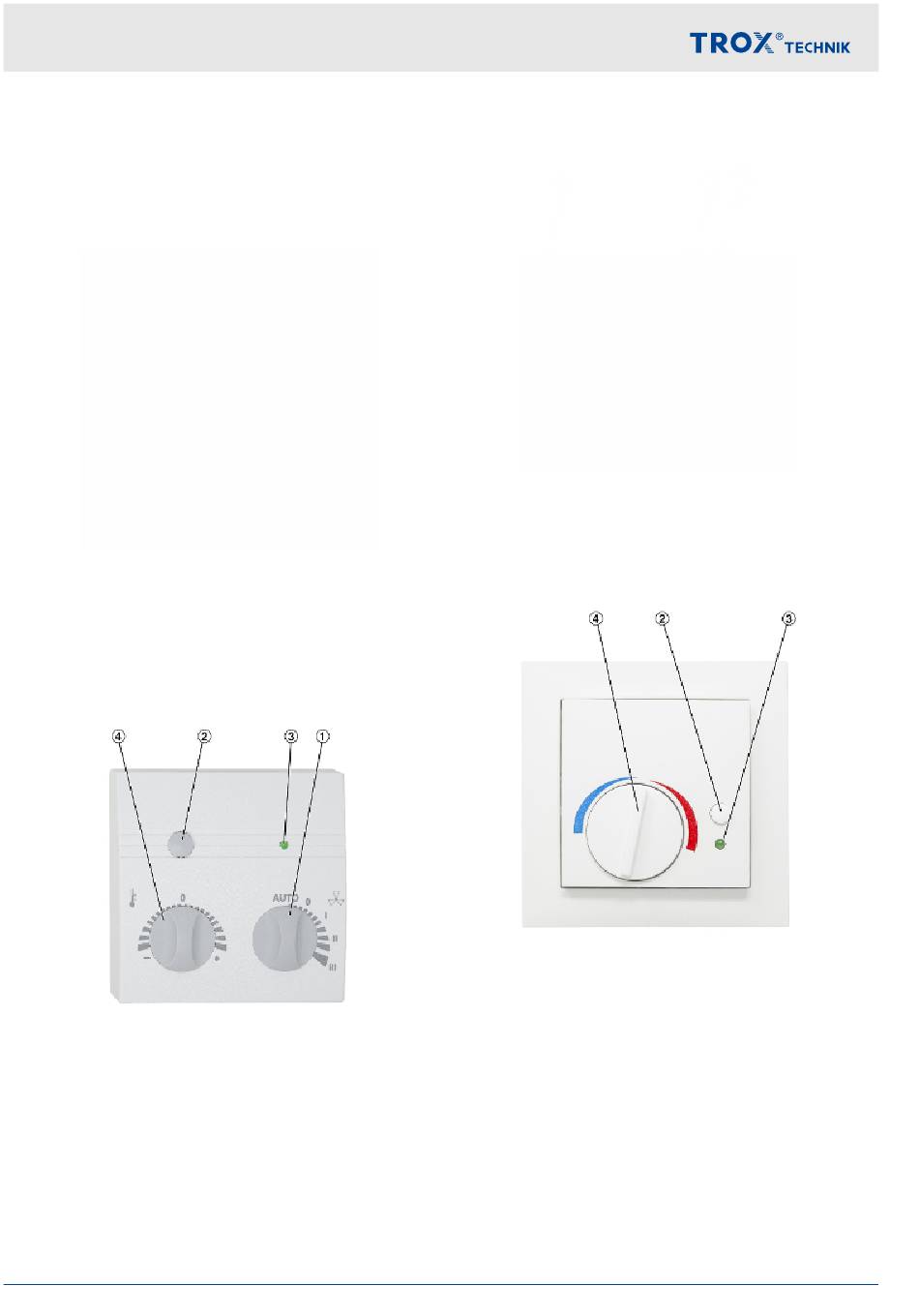

Fig. 30 : Panneau de commande sans sélecteur, pour

montage en surface, type : WRF04 PTD NTC 20k 5k

gn, réf. article : A00000079777

② Bouton-poussoir

③ LED

④ Régulateur de la valeur de consigne

Fig. 31 : Panneau de commande sans sélecteur, pour

montage encastré, adapté à la gamme de commuta-

teurs Berker S.1, type WRF07 PTD NTC20k BType6 5k

gn SA, réf. A00000079778

② Bouton-poussoir

③ LED

④ Régulateur de la valeur de consigne
