Thermokon, sans sélecteur, Berker S.1 / Q.3, Busch
Jäger Futura, Gira E2
1
2
3
4
5
6
7
8
9
10
1

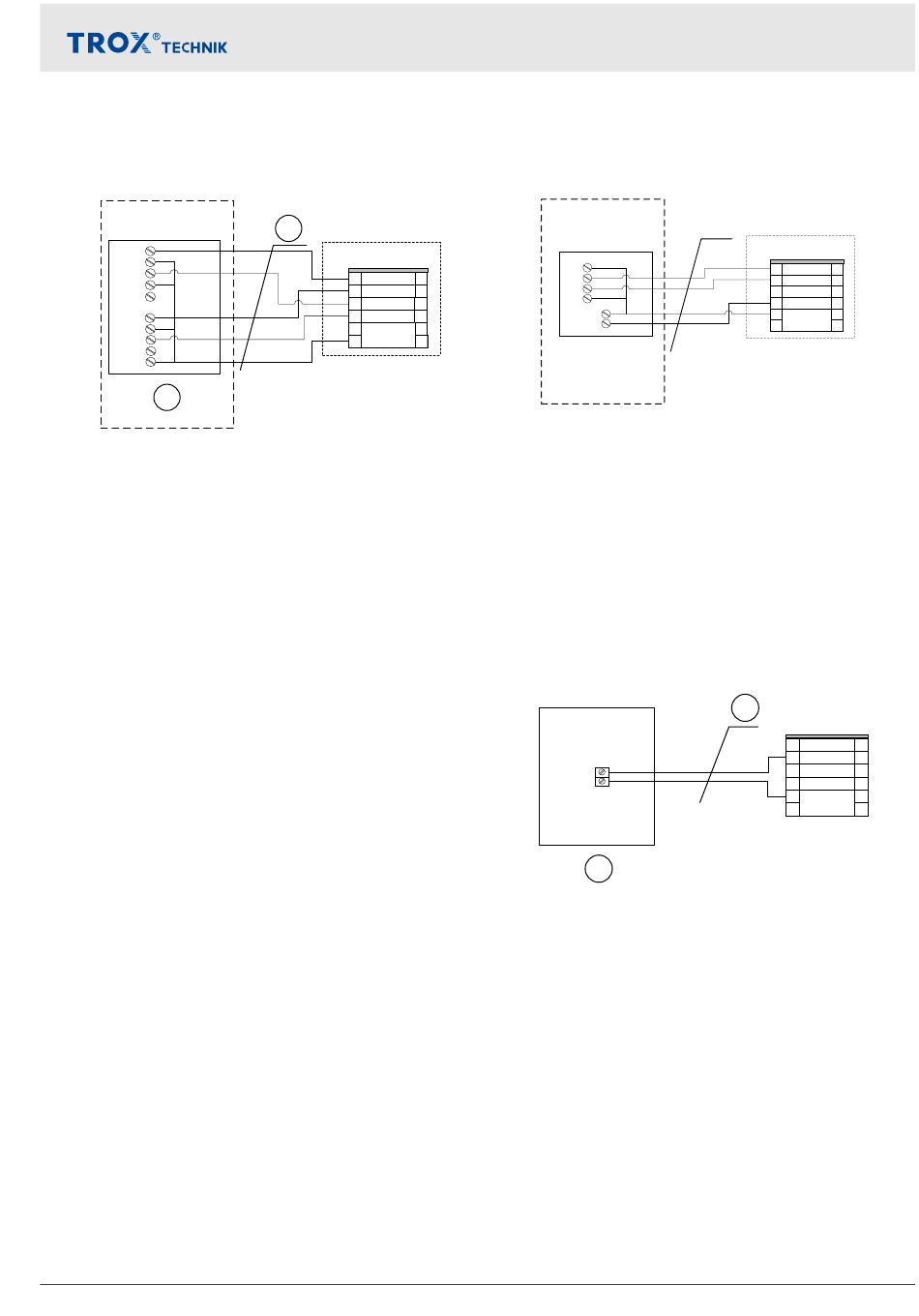

Fig. 5 : Câblage du panneau de commande Thermokon
à la borne X9
1 Panneau de commande sans sélecteur, pour mon-
tage encastré, adapté aux commutateurs des
gammes suivantes :
Berker S.1 :
type WRF07 PTD NTC 20k BType6 5k gn,
référence TROX A00000079778
Busch Jäger Futura :
type WRF07 PTD NTC 20k BType6 5k gn,
référence TROX A00000079779
Berker Q.3 :
type WRF07 PTD NTC 20k BType6 5k gn,
référence TROX A00000081579
Gira E2 : type WRF07 PTD NTC 20k BType6 5k gn,
référence TROX A00000082916
2 LiYCY 5 x 0,5 mm² blindé (fourni par le client)
Câblage > Raccordement du capteur de température ambiante
2
X9
1
2
3
4
5
Régulation ambiante de zone FSL-CONTROL III
Branchements électriques
Thermokon, sans sélecteur, sans correcteur de la
valeur de consigne, Gira E2
3
4
5
6
2
1
1
Fig. 6 : Câblage du panneau de commande Thermokon
à la borne X9
1 Panneau de commande sans sélecteur et sans cor-
recteur de la valeur de consigne, pour montage
encastré, adapté à la gamme de commutateurs Gira
E2, type WRF06 TD NTC 20k, référence TROX
A00000081503
2 LiYCY 5 x 0,5 mm² blindé (fourni par le client)
2.1.3 Raccordement du capteur de tempé-
rature ambiante
1
2
1
Fig. 7 : Raccordement du capteur de température
ambiante
1 Capteur de température ambiante, type RTF3-
NTC10k, réf. TROX A00000059069
2 LiYCY 2 x 0,5 mm² blindé (appareil tiers)
2
X9
1
2
3
4
5
2
X9
1
2
3
4
5
