Personnel :
Administrateur réseau

Matériel:
Logiciel de communication entre les bus

Navigateur

Insérer la fiche RJ45 du câble de données dans la
prise prévue à cet effet (X7).
Chaque maître doit être connecté avec un câble
de données séparé.
Particularité du boîtier de commande
externe, par exemple RA-U-ZAS, RA-U-
SEK)
Pour simplifier l'entretien, le raccord X7 de
l'unité de ventilation est un raccord double.
Une connexion est reliée au boîtier du régu-
lateur par un câble réseau. La deuxième con-
nexion peut être utilisée pour la connexion à
la GTB. En interne, les deux connexions sont
reliées, ce qui signifie que la communication
avec la GTB est garantie.
Câbles de données recommandés
Câble de réseau, cat. min. 5e RJ45
2.2.2.1 Définition de l'adresse réseau
Personnel :
Administrateur réseau


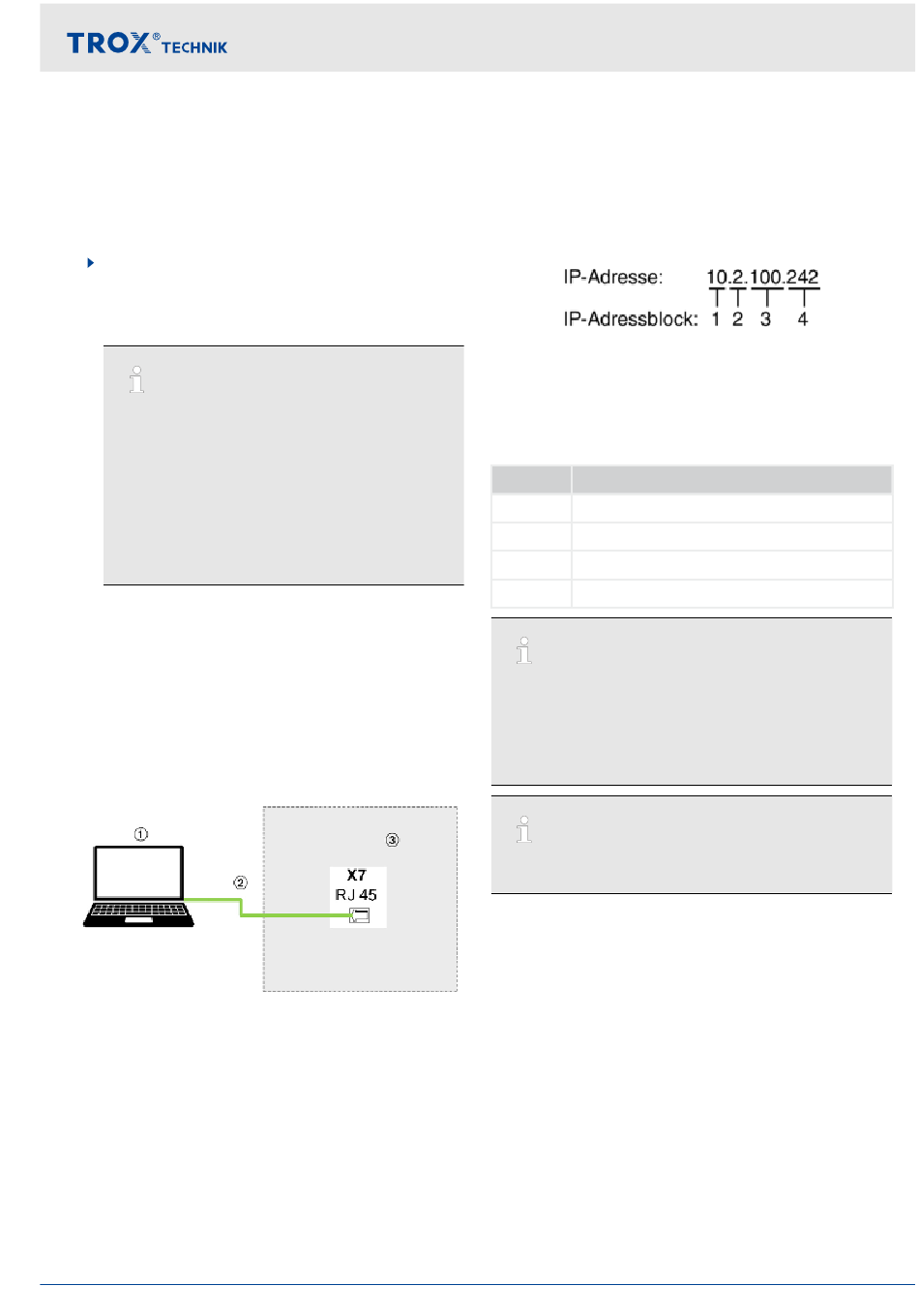

Fig. 18 : Connecter l'ordinateur portable à l'unité de
ventilation
1 Ordinateur portable avec interface Ethernet
2 Câble de réseau min. cat 5e RJ45
3 Boîte de dérivation pour câble de réseau
Avant d'utiliser le système, l'interface des appareils doit
être adaptée à la structure du réseau existante. La
configuration s'effectue à l'aide d'un navigateur,
pitre 4.3.5 « « Configuration è Interfaces » »
à la page 47 .
Connexion à l'équipement de gestion et de comman... > Modbus TCP / BACnet IP
Ä Cha-
Régulation ambiante de zone FSL-CONTROL III
Branchements électriques
Adresse IP
Les champs de saisie permettent de définir l'adresse
IP du système de commande FSL-CONTROL III. Pour
la saisie, l'adresse IP est divisée en quatre blocs
d'adresses (points).
Saisie de l'adresse IP
Réglage d'usine de l'adresse IP
Appareils maîtres - 10.2.100.242
Appareils esclaves - 10.2.100.243
Adresse Nom
11267 Adresse IP bloc 1
11268 Adresse IP bloc 2
11269 Adresse IP bloc 3
11270 Adresse IP bloc 4
Accès via le navigateur web
Connecter l'unité de ventilation et l'appareil mobile
à l'aide d'un câble de raccordement, puis saisir
l'adresse IP dans la ligne d'adresse du navigateur
web pour accéder à l'unité de ventilation. Vous
pouvez alors vérifier les états, lire les valeurs et
ajuster les réglages.
Définition d'une adresse IP fixe
Pour l'accès via le navigateur, il peut être nécessaire
de modifier les réglages par défaut du terminal.
2.2.2.2 Définir l'adresse IP du PC ou de l'ordina-
teur portable
Définition d'une adresse IP fixe pour un accès 1:1 au
régulateur FSL-CONTROL III.
