Vue Arrière - Infocus In5312 Mode D'emploi

Manuel de l'utilisateur

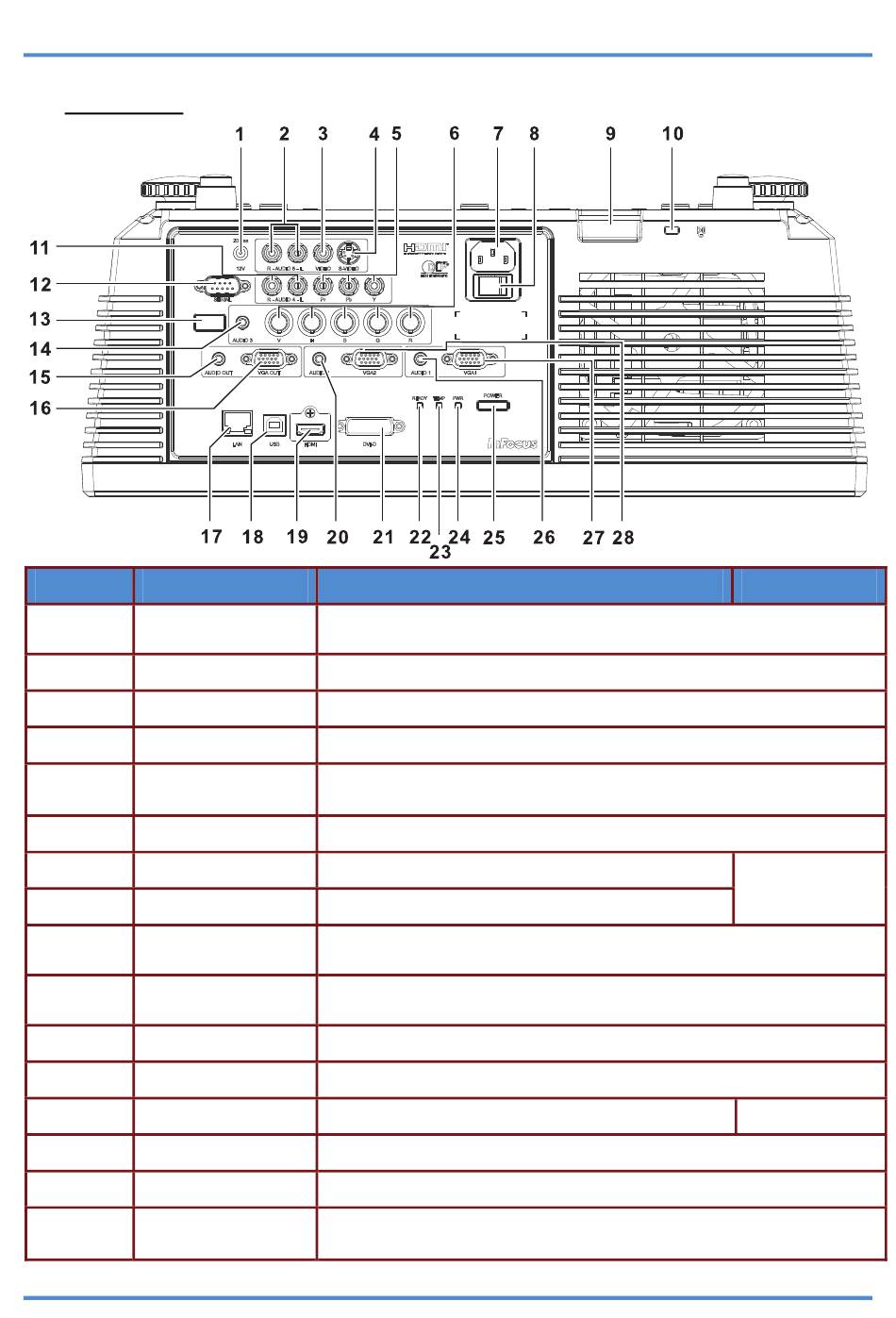

Vue arrière
É É
LÉMENT TIQUETTE
DÉCLENCHEUR CC
1.
12V
2.
AUDIO 5 (G et D)
3.
VIDEO
4.
S-VIDEO
5.
YPbPr
6.
BNC
7.
ENTRÉE CA
8.
Bouton d'alimentation
Câble de sécurité
9.
ancre
10.
Antivol sécurité
11.
AUDIO 4 (G et D)
12.
SÉRIE
13.
Récepteur IR
14.
AUDIO 3
15.
SORTIE AUDIO
16.
SORTIE VGA
D
ESCRIPTION
Branchez un déclencheur d'écran 12V (200 ma max)
Branchez le câbleAUDIO d'un périphériqued'entrée
Branchez le câble COMPOSITE d'un périphérique vidéo
Branchez le câble S-VIDÉO depuis un périphérique vidéo
Branchez le CABLE COMPOSANTE d'un périphérique vidéo
composante
Branchez les CABLES BNC d'un ordinateur ou d'un périphérique vidéo
Branchez le CÂBLE D'ALIMENTATION
Pour alimenter le projecteur
Attachez un câble de sécurité de montage au plafond sur cette ancre
Branchez un système de verrouillage de sécurité sur le projecteur et
attachez à un objet immobile
Branchez le câbleAUDIO S d'un périphérique d'entrée
Branchez un câble de port série RS-232 pour lecontrôle de commande
Reçoit le signal IR de la télécommande
Branchez le CABLE AUDIO d'un périphérique d'entrée
Branchez le CABLE AUDIO sur un système de haut-parleurs externes
Branchez le câble RVB sur un écran (Pass through par VGA1
uniquement)
– 4 –
V :
OIR LA PAGE
12
7
