Réglage de la position horizontale de l'image
Avec l'objectif en position centrale, vous pouvez régler la position horizontale de l'image sur la
gauche ou la droite jusqu'à 5% maximum de la largeur de l'image. Notez que le maximum de réglage
horizontal de la hauteur de l'image peut être limité par la position verticale de l'image. Par exemple, il
n'est pas possible de parvenir à la position horizontale maximale de l'image si la position verticale de
l'image est au maximum. Veuillez consulter le diagramme des plages de décalage pour plus de
clarifications.

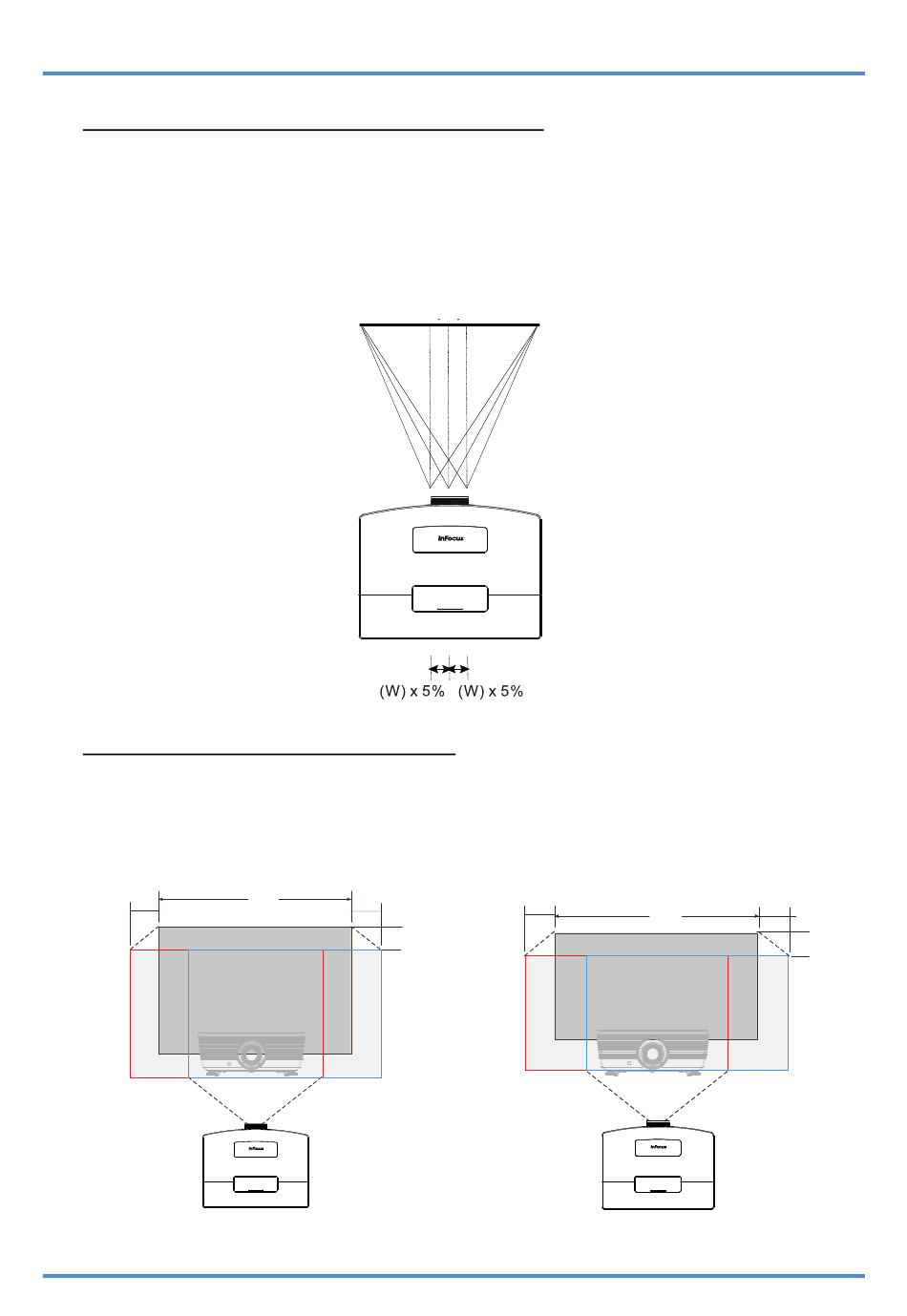

Diagramme de la plage de décalage
Pour IN5312 (XGA)
Wx5%
Max H image shift=100% offset
Décalage image H maxi=100% d'excentrage
Max W image shift=Wx5%
Décalage image W maxi=Wx5%
When Wx5%, Max image shift=80% offset
When 100% offset, Max image shift=Wx
Quand Wx5%, Décalage image maxi=80% d'excentrage
Quand 100% d'excentrage, Décalage image maxi=WX0%
Côté gauche
W
0%
Largeur d'écran
(W)
Côté droit
Pour IN5314 (WXGA)
Wx5%
Wx5%
100% d'excentrage
100% offset
80% d'excentrage
80% offset
Décalage image H maxi=105% d'excentrage
Max H image shift=105% offset
Décalage image W maxi=Wx5%
Max W image shift=Wx5%
When Wx5%, Max image shift=85% offset
Quand Wx5%, Décalage image maxi=85% d'excentrage
When 105% offset, Max image shift=Wx0%
Quand 105% d'excentrage, Décalage image maxi=WX0%
– 18 –
W
Wx5%
105% d'excentrage
105% offset
100%
85% d'excentrage
85% offset
