Sommaire des Matières pour InFocus IN100 Serie

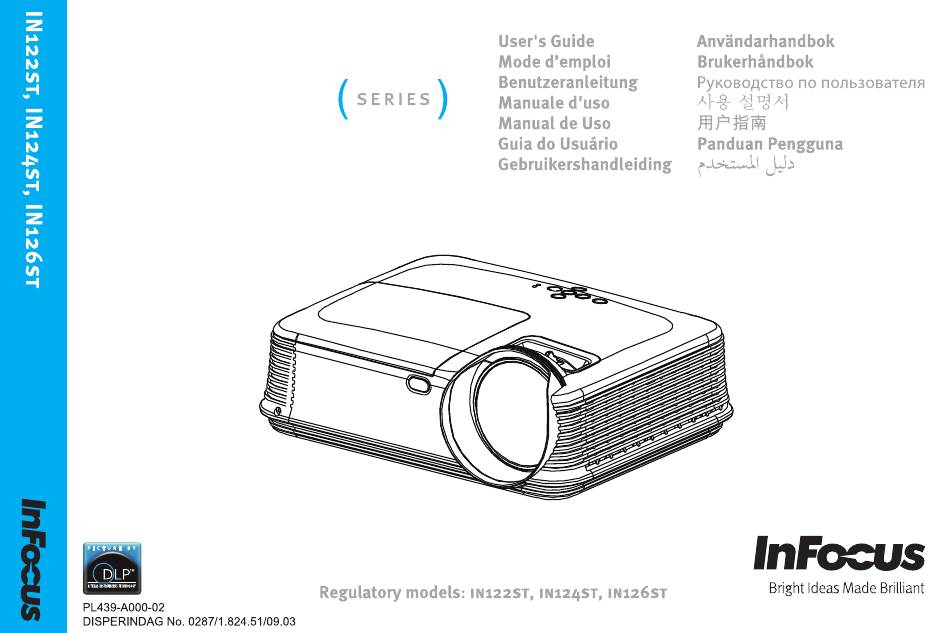

- Page 1 in100...
-
Page 2: Déclaration De Conformité
D’autres certifications spécifiques selon le pays peuvent être applicables. Veuillez vérifier l’étiquette de certification du produit. Ce document est applicable aux modèles réglementaires IN122ST/IN124ST/IN126ST. Caractéristiques d’entrée : 100-240Vca, 3,2A, 50-60Hz InFocus se réserve le droit de modifier l’offre de produits et les spécifications à tout moment sans préavis. -
Page 3: Table Des Matières
Table des matières Introduction Positionner le projecteur Connecter une source ordinateur Connexion VGA Branchement de l’alimentation Connexions d’ordinateur optionnelles Afficher une image Ajuster l’image Connecter un appareil vidéo Connexions de l’appareil vidéo Connexion vidéo composite Connexion VGA Connexion vidéo composante Connexion S-vidéo Audio Arrêter le projecteur... -
Page 4: Importantes Considérations D'utilisation Pour La Sécurité
Pour des informations détaillées sur la garantie, veuillez • Utilisez un kit de montage au plafond approuvé par InFocus pour un montage, une consulter le livret Garantie/Sécurité. ventilation et une installation corrects. La garantie ne couvre pas les dommages causés par l’utilisation d’un kit de montage au plafond non-approuvé... -
Page 5: Introduction
Spécifications du produit Pour lire les dernières spécifications de votre projecteur multimédia, assurez-vous de visiter notre site Web www.infocus.com, car les spécifications sont sujettes à modification. récepteur de télécommande (IR) - Page 6 Sortie moniteur, pour VGA pass through vers un moniteur externe. • Entrée audio pour vidéo et ordinateur. • Sortie audio pour haut-parleurs externes. • Contrôle série RS232. Les codes de contrôle de télécommande sont disponibles sur notre site de support www.infocus.com/support. vidéo verrou de sécurité composite sortie moniteur...
-
Page 7: Positionner Le Projecteur
InFocus pour un montage, une ventilation et une installation corrects. Reportez-vous au 150”/3.8m 120”/3.0m 73”/1.85m guide d’installation fourni avec le kit de montage au plafond InFocus (rf PRJ- 200”/5.1m 160”/4.1m 97”/2.47m MNT-UNIV) pour plus d’informations. La garantie ne couvre pas les dommages causés par l’utilisation d’un kit de montage au plafond non-... -
Page 8: Connecter Une Source Ordinateur
Connecter une source ordinateur brancher le câble VGA Connexion VGA Connectez l’une des extrémité du câble d’ordinateur fourni sur le connecteur Entrée d’ordinateur 1/Entrée d’ordinateur 2 sur le projecteur et l’autre sur le connecteur VGA de l’ordinateur. Si vous utilisez un ordinateur de bureau, vous devrez débrancher en premier le câble du moniteur du port vidéo de l’ordinateur. -
Page 9: Afficher Une Image
Afficher une image appuyez le bouton Power Appuyez sur le bouton Power. Le voyant DEL d’alimentation s’allume en bleu et le ventilateur s’allume. Quand la lampe s’allume, l’écran de démarrage s’affiche. Une minute peut être nécessaire pour que l’image atteigne sa complète luminosité. Remarque: Lorsque la fonctionnalité... -
Page 10: Ajuster L'image
Ajuster l’image ajuster la hauteur Si nécessaire, ajustez la hauteur du projecteur en tournant le pied élévateur pour étendre le pied. Mise à niveau pied de réglage Si nécessaire, faites pivoter le pied de réglage du niveau situé à l’arrière du de la hauteur du pied projecteur. -
Page 11: Connecter Un Appareil Vidéo
Aucun câble vidéo n’est fourni avec le projecteur. Vous pouvez commander les audio RCA, un câble Y ou un adaptateur peut être utílisé. (Remarque : Une câbles auprès de InFocus ou utiliser les vôtres. connexion audio séparée n’est pas requise avec les sources HDMI.) Connexion HDMI HDMI est une interface toute-numérique audio/vidéo standard, incompressée. -
Page 12: Arrêter Le Projecteur
POWER : Bleu fixe Contactez le support technique si le problème persiste. Visitez TEMP/LAMP : Rose clignotant www.infocus.com/support pour contacter Dépannage de votre configuration le Service. Si votre image apparaît correctement à l’écran, ignorez ceci et passez à la section POWER : Bleu fixe La lampe a atteint la fin de sa durée de vie... - Page 13 Problème Solution Résultat branchez le cordon d’alimentation dans le pas d’écran de demurrage image correcte projecteur appuyez le bouton power image de l’ordinateur projetée seul l’écran de démarrage apparaît appuyez le bouton Source activez le port externe du portable Redémarrez l’ordinateur portable...
- Page 14 Problème Solution Résultat Image de l’ordinateur projetée Appuyez sur le bouton Image auto de la télécommande. Pas d’image de l’ordinateur, seulement les mots Ajustez le taux de rafraîchissement de l’ordinateur (Windows 7 « Signal hors portée » : Panneau de contrôle > Affichage > Résolution de l’écran > Réglages avancés >...
- Page 15 Problème Solution Résultat Changez le réglage « Résolution » de l’ordinateur pour qu’il Image floue ou partielle Image nette et complete corresponde à la résolution du projecteur (Windows 7 : Panneau de contrôle > Affichage > Résolution de l’écran). Dépend du système d’exploitation. Déplacez le projecteur, ajustez la hauteur.
- Page 16 Problème Solution Résultat Image non carrée Réglez le Keystone sur le clavier Image carrée Ajustez le réglage Netteté dans Menu basique. Image pas nette Image correcte Menu basique MDL: IN122ST FW: 1.28 Format d'image Auto Image auto Exécuter Luminosité Contraste Trapèze Prédéfinis Présentation...
- Page 17 Problème Solution Résultat Désactivez Montage plafond dans Menu basique. Image correcte Image retournée Menu basique MDL: IN122ST FW: 1.28 Format d'image Auto Image auto Exécuter Luminosité Contraste Trapèze Prédéfinis Présentation Netteté Volume Montage plafond ◄ Arrêt ► Menu avancé Désactivez Projection arrière dans Menu avancé > Réglage > Image correcte Image inversée de gauche à...
- Page 18 Problème Solution Résultat Éteignez l’affichage LCD interne de votre portable La vidéo intégrée à ma présentation PowerPoint n’est pas La vidéo intégrée est lue correctement lue à l’écran Assurez-vous que les bouches de ventilations ne sont pas La lampe s’allume La lampe ne s’allume pas, le projecteur est en train de bloquées, éteignez le projecteur et laissez le refroidir une surchauffer.
- Page 19 Encore besoin d’assistance ? Si vous avez besoin d’assistance, visitez notre site Web www.infocus.com/support ou appelez-nous. Veuillez consulter le livret de Garantie/Sécurité pour plus de détails sur l’assistance. Ce produit est couvert par une garantie limitée. Une garantie complémentaire peut être achetée auprès de votre revendeur.
-
Page 20: Utiuliser La Télécommande
Utiuliser la télécommande • Le bouton PC change entre les différentes sources d’ordinateur disponibles. • Le bouton Vidéo change entre les sources d’entrée Composite/S-vidéo/HDMI. La télécommande utilise deux (2) piles AAA (pas fournies). Elles sont facilement • Les boutons Keyboard ajustent la forme carrée de l’image. installées en retirant le couvercle de l’arrière de la télécommande, en alignant les •... -
Page 21: Utiliser L'audio
Utiliser l’audio brancher le câble audio Utiliser le haut-parleur du projecteur Branchez la source audio sur les connecteurs Entrée audio pour écouter l’audio via les haut-parleur du projecteur. Des haut-parleurs amplifiés peuvent aussi être branchés sur le projecteur avec le connecteur Sortie audio. -
Page 22: Utiliser Les Boutons Du Clavier
Utiliser les boutons du clavier La plupart des boutons sont décrits en détail dans d’autres sections, mais voici un aperçu de leurs fonctions : Power - Allume ou éteint le projecteur (page 8). Flèche droite/Preset - Lorsque le menu est affiché, le bouton flèche droite est utilisé... -
Page 23: Optimiser Les Images De L'ordinateur
Optimiser les images de l’ordinateur Fonctions de présentation Plusieurs fonctions sont fournies pour permettre des présentations plus faciles. Après la mise en service du projecteur et l’apparition de l’image sur l’écran, vous Voici un aperçu, les détails sont fournis dans la section des menus. pouvez optimiser l’image en utilisant les menus à... -
Page 24: Optimiser Les Images Vidéo
Optimiser les images vidéo Personnaliser le projecteur Vous pouvez personnaliser le projecteur pour votre configuration et besoins Après la connexion correcte de votre appareil vidéo et l’apparition de l’image sur spécifiques. Voir page 27 pour des détails sur ces fonctions. l’écran, vous pouvez optimiser l’image en utilisant les menus à... -
Page 25: Utiliser Les Menus
Utiliser les menus Pour ouvrir les menus, appuyez le bouton Menu sur le clavier ou la touches de navigation télécommande. (Les menus ferment automatiquement après 60 secondes si du clavier aucun bouton n’est appuyé.) Utilisez les boutons flèches pour vous déplacer vers le haut ou le bas pour vérifier les options du menu. -
Page 26: Menu Basique
Menu basique Menu basique Menu basique MDL: IN122ST Pour ajuster les réglages suivants, sélectionnez le réglage et utilisez les boutons FW: 1.28 flèches droite et gauche pour ajuster les valeurs. Format d'image Auto Image auto Exécuter Format d’image : Le format d’image est le rapport entre la largeur et la hauteur de Luminosité... -
Page 27: Menu Avancé
Menu avancé Décalage Rouge/Vert/Bleu : règle le décalage du canal rouge, vert ou bleu de l’image. Menu avancé Espace de couleur : s’applique aux sources ordinateur et vidéo composante. Il Menu avancé MDL: IN122ST permet de sélectionner un espace de couleur qui a été spécifiquement réglé FW: 1.28 pour le signal d’entrée. - Page 28 Position Horizontale/Verticale : ajuste la position d’une source ordinateur. Touche vide : choisissez ce qui doit s’afficher lorsque la touche vide de la télécommande est appuyée : un écran couleur plein (bleu, noir ou blanc), ou Vidéo : l’écran du logo d’usine. Détecter film : détermine si la source originale de l’entrée vidéo est film Custom Key : permet d’affecter une fonction différente au bouton (progressif) ou vidéo (entrelacé).
- Page 29 Si vous perdez ou oubliez votre code PI, contactez le du clavier et sélectionner dans le menu de sélection Source. Support technique de InFocus. Activer la source : spécifie la source vérifiée d’abord par le projecteur pour la vidéo active pendant le démarrage.
- Page 30 Ecran de recherche : permet d’afficher un écran vide au lieu de l’écran par Minuteur défaut au démarrage et lorsque aucune source n’est détectée. Arrêt automatique : éteint automatiquement le projecteur après qu’aucun signal n’est détecté après un nombre prédéfini de minutes. Si un signal actif est reçu avant que le projecteur ne s’éteigne, l’image est affichée.
-
Page 31: Maintenance
Maintenance Nettoyer l’objectif Appliquez un nettoyant pour objectif d’appareil photo non abrasif sur un chiffon doux et sec. • Le projecteur doit être éteint et l’objectif à la température de la pièce. • Évitez d’utiliser une quantité excessive du produit, et n’appliquez pas le produit directement sur l’objectif. -
Page 32: Remplacer La Lampe De Projection
« Remplacer lampe » apparaît sur l’écran au démarrage. • REMARQUE : Assurez-vous d’utiliser le module de lampe InFocus conçu pour ce projecteur. Vous pouvez commander de nouvelles lampes sur www.infocus.com (dans certaines régions) ou chez votre revendeur. Seules les lampes authentiques InFocus sont testées pour utilisation dans ce... - Page 33 Éteignez le projecteur et débranchez le cordon d’alimentation. éteignez et attendez 60 Attendez 60 minutes pour permettre au projecteur de refroidir pleinement. débranchez le minutes projecteur Retirez la porte de la lampe, située au-dessus du projecteur, en retirant la vis sur le côté...
- Page 34 Appareil vidéo 10 Luminosité 25 Connecteur d’alimentation 7 Connecteur Entrée ordinateur 7 Connecteur ordinateur Entrée audio 7 Mise au point 9 Contacter InFocus 18 Mode Economie d’énergie 28 Contraste 25 Montage plafond 27 Cordon d’alimentation 7 Muet 27 Muet AV 27 Décalage horz 27...
- Page 35 Projection arrière 27 Protéger PIN 28 Réglage Haute altitude 29 Régler le niveau noir... 27 Réinitialisation d’usine 29 Réinitialiser le projecteur 29 Service 29 Seuil de synchro 26 Source 27 Source auto 28 Sous-titres 27 Surbalayage 27 Taille de l’écran 10 Teinte 26 Touche vide 27 Touches du clavier 21...
