Ajuster la position de l'image projetée à l'aide du décalage

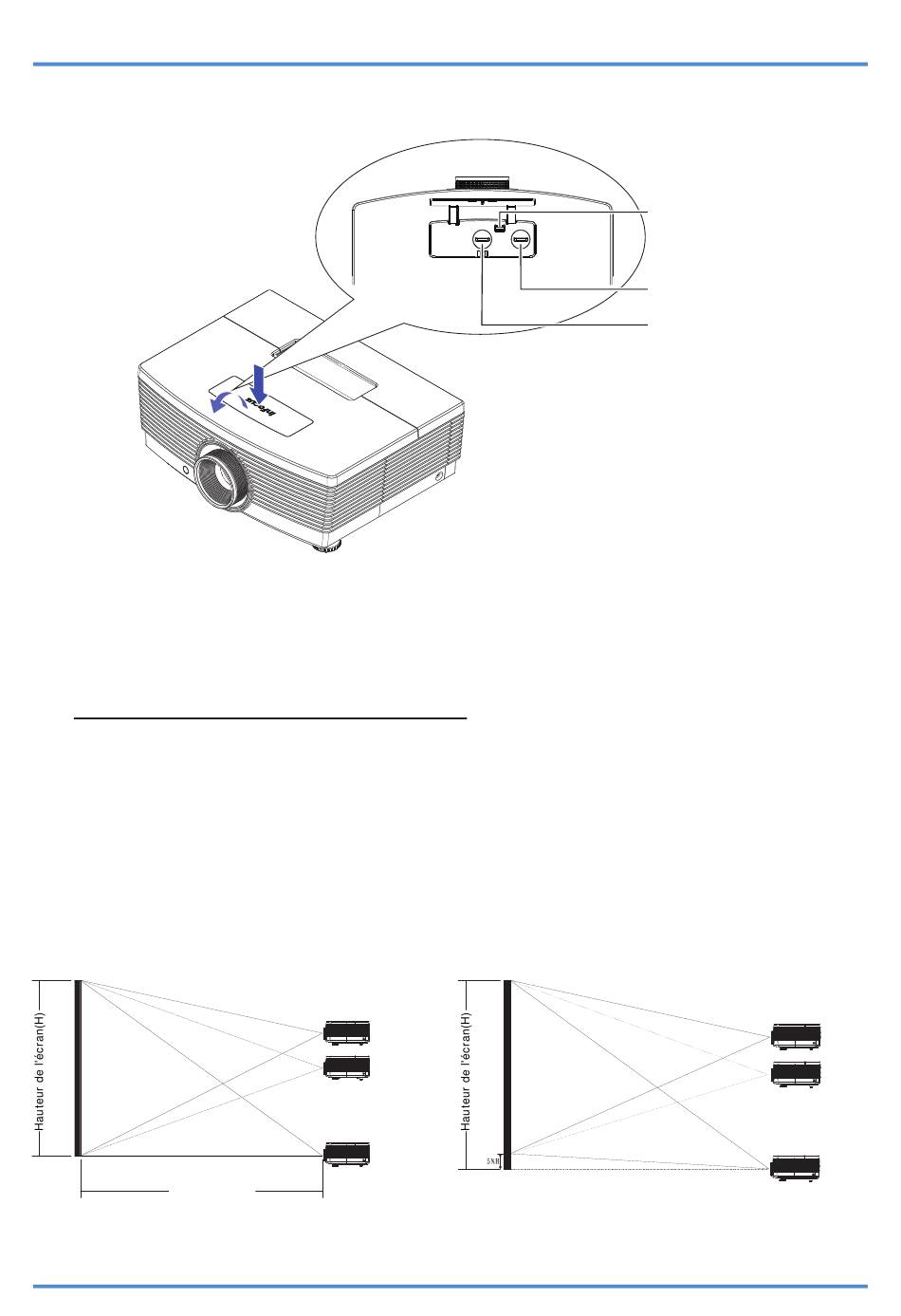

La fonctionnalité de décalage permet le décalage de l'objectif, ce qui peut être utilisé pour ajuster la
position de l'image projetée horizontalement ou verticalement dans la plage détaillée ci-dessous.
Le décalage est un système unique qui permet de décaler l'objectif, tout en maintenant un taux de
contraste beaucoup plus élevé que les systèmes traditionnels ANSI de décalage de l'objectif.

Ajuster la position verticale de l'image

La hauteur verticale de l'image est ajustable de 100% à 40% pour IN5312 (XGA); 105% à 35% pour
IN5314 (WXGA) (décalage =[(O+H)/H] x100%, O: distance du bas de l'image au centre de l'objectif).
Note that the maximum vertical image height adjustment can be limited by the horizontal image
position. For example it is not possible to achieve the maximum vertical image position height
detailed above if the horizontal image position is at maximum. Veuillez consulter le diagramme des
plages de décalage pour plus de clarifications.
Pour IN5312 (XGA)
Distance(L)
IN5312/IN5314 – Manuel de l'utilisateur
Pour IN5314 (WXGA)
40%
d'excentrage
50%
d'excentrage
100%
d'excentrage
– 17 –
Dégagement de l'objectif
Levier de décalage
horizontal
Levier de décalage
vertical
35%
d'excentrage
50%
d'excentrage
105%
d'excentrage
