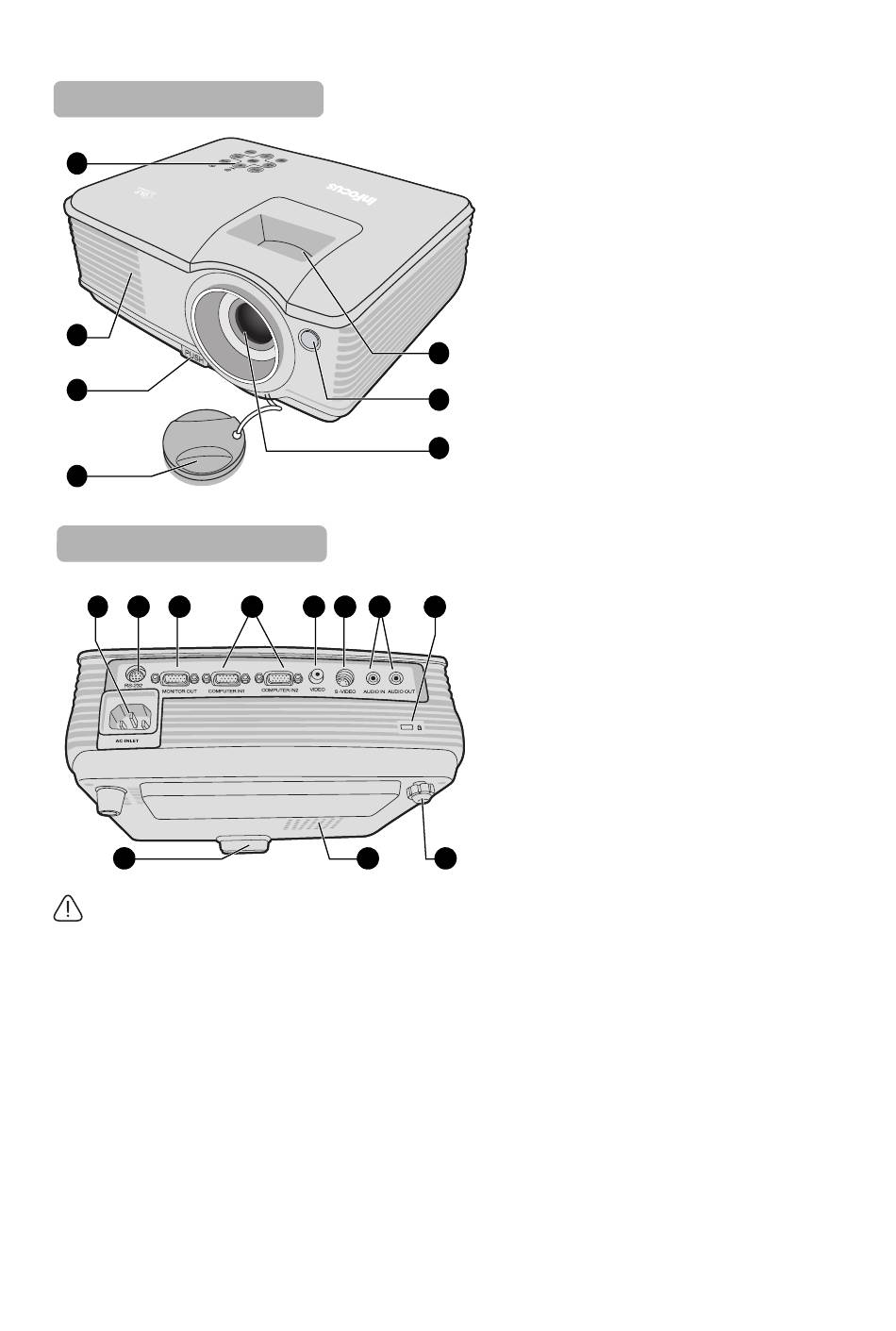

Vue extérieure du projecteur
Face avant/supérieure
1
2
3
4
Face arrière/inférieure
8 9
10
16
Avertissement
• CET APPAREIL DOIT ÊTRE MIS À LA TERRE.
• Lors de l'installation de l'unité, assurez-vous que l'interrupteur mural associé ou prise secteur
est facilement accessible, de sorte que l'appareil peut être rapidement déconnecté si
nécessaire.
11 12 13 14
17
1. Tableau de commande externe
(Voir
télécommande" à la page 6
plus d'informations.)
2. Système de ventilation (sortie
d'air chaud)
3. Bouton à dégagement rapide
4. Couvercle de l'objectif
5. Molettes de mise au point et de
zoom
6. Capteur à infrarouge avant
5
7. Lentille de projection
6
7
8. Prise du cordon d'alimentation
secteur
9. Port de commande RS-232
10. Sortie de signal RVB
15
11. Entrée de signal RVB (PC)/vidéo
composantes (YPbPr/YCbCr)
12. Entrée Video
13. Entrée S-Video
14. Entrée de signal audio
Sortie de signal audio
15. Prise pour verrou de sûreté
Kensington
16. Pied à dégagement rapide
17. Couvercle de la lampe
18
18. Pied de réglage arrière
"Projecteur et
Introduction
pour
5
