Connexion d'un périphérique vidéo composite
Examinez votre périphérique vidéo pour déterminer s'il est équipé d'une série de
sorties vidéo composite inutilisées :
• Si c'est le cas, vous pouvez continuer à suivre cette procédure.
• Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter
ce périphérique.
Pour connecter le projecteur à un périphérique vidéo composite :
1. Prenez un câble vidéo et connectez une extrémité à la sortie vidéo composite
de l'appareil vidéo.
2. Connectez l'autre extrémité du câble Vidéo à la prise VIDEO du projecteur.
3. Si vous souhaitez utiliser le haut-parleur (mono mixte) pendant vos
présentations, munissez-vous d'un câble audio adapté et connectez une
extrémité à la sortie audio de l'appareil, et l'autre à la prise AUDIO IN du
projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre câble audio adapté et
connecter une extrémité du câble à la prise AUDIO OUT du projecteur et
l'autre extrémité à vos haut-parleurs externes (non fournis).
Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du
projecteur. Voir
Le haut-parleur intégré sera désactivé quand la prise AUDIO OUT est
connectée.

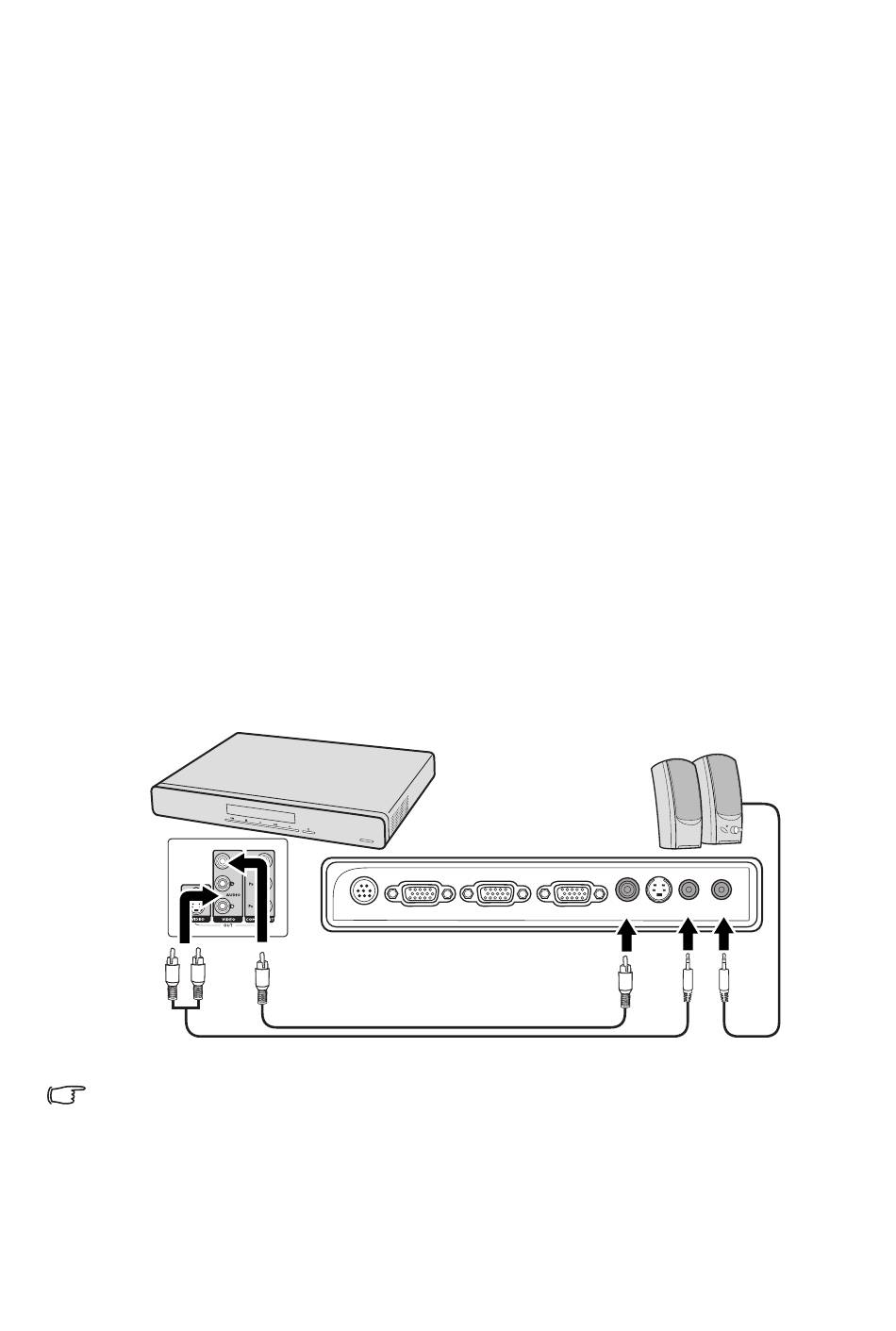

Le chemin de connexion final doit être similaire à celui du diagramme suivant :
• Le projecteur n'est étudié que pour les sons mono mixtes, même si une sortie audio/
stéréo est branchée. Voir
• Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et
que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo est sous
tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien
connectés.
• Vous devez connecter le projecteur à ce périphérique à l'aide d'une connexion vidéo
composite uniquement si aucune entrée vidéo composantes ou S-Vidéo n'est disponible.
Voir "Connexion d'appareils vidéo composantes" à la page 16
"Réglage du son" à la page 37
Périphérique AV
RS-232 MONITOR OUT
Câble vidéo
Câble audio
"Connexion du son" à la page 16
pour plus d'informations.
COMPUTER IN1 COMPUTER IN2 VIDEO
pour plus d'informations.
pour plus d'informations.
Haut-parleurs
S -VIDEO AUDIO IN AUDIO OUT
Câble audio
