Connexion d'un appareil vidéo composantes
Examinez votre appareil vidéo composantes pour déterminer s'il est équipé d'une
série d'interfaces de sortie vidéo composantes inutilisées :
• Si c'est le cas, vous pouvez continuer à suivre cette procédure.
• Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter
ce périphérique.
Pour connecter le projecteur à un périphérique vidéo
composantes :
1. Munissez-vous d'un câble adaptateur vidéo composantes vers VGA (D-Sub)
et connectez l'extrémité dotée de 3 connecteurs de type RCA aux sorties
vidéo composantes du périphérique vidéo. Effectuez les branchements en
fonction des couleurs: vert/vert, bleu/bleu, rouge/rouge.
2. Connectez l'autre extrémité du câble adaptateur vidéo composantes vers
VGA (D-Sub) (doté d'un connecteur de type D-Sub) à la prise COMPUTER
IN1/COMPUTER IN2 du projecteur.
3. Si vous souhaitez utiliser le haut-parleur (mono mixte) pendant vos
présentations, munissez-vous d'un câble audio adapté et connectez une
extrémité à la sortie audio de l'appareil, et l'autre à la prise AUDIO IN du
projecteur.
4. Si vous le souhaitez, vous pouvez utiliser un autre câble audio adapté et
connecter une extrémité du câble à la prise AUDIO OUT du projecteur et
l'autre extrémité à vos haut-parleurs externes (non fournis).
Une fois connecté, l'audio se règle via les menus de l'affichage à l'écran du
projecteur. Voir
Le haut-parleur intégré sera désactivé quand la prise AUDIO OUT est
connectée.

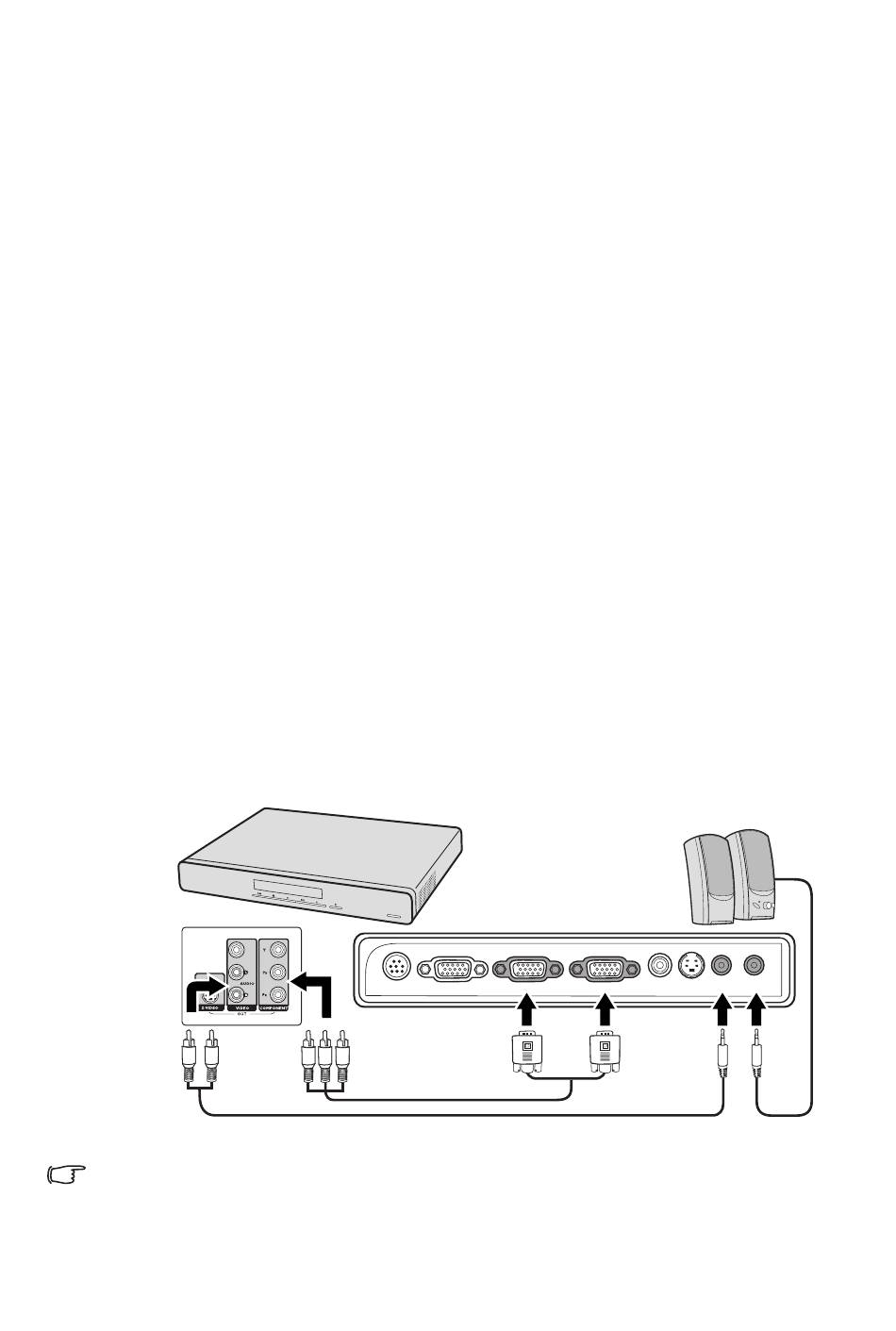

Le chemin de connexion final doit être similaire à celui du diagramme suivant :
• Le projecteur n'est étudié que pour les sons mono mixtes, même si une sortie audio/
stéréo est branchée. Voir
• Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et
que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo est sous
tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien
connectés.
"Réglage du son" à la page 37
Périphérique AV
RS-232
Câble adaptateur
pour vidéo
composantes
vers VGA (D-Sub)
Câble audio
"Connexion du son" à la page 16
pour plus d'informations.
MONITOR OUT COMPUTER IN1 COMPUTER IN2
Haut-parleurs
VIDEO S -VIDEO AUDIO IN AUDIO OUT
Câble audio
pour plus d'informations.
Connexion 17
