Identification des pièces composantes (suite)

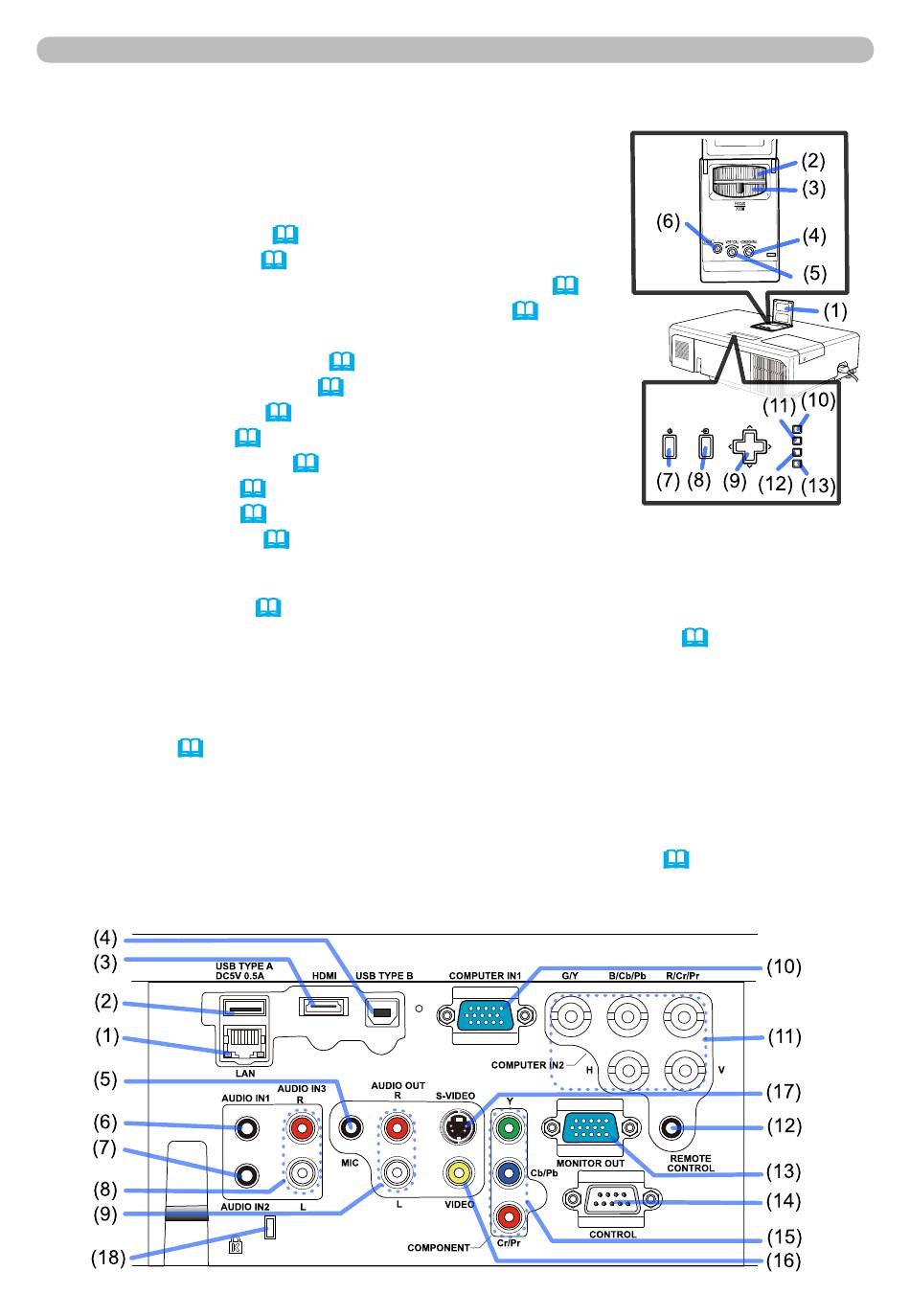

Panneau de contrôle et dispositifs de
réglage de l'objectif
(1) Portière du dispositif de réglage de l'objectif
(2) Bague de FOCUS (21)
(3) Bague de ZOOM (21)
(4) Dispositif de réglage HORIZONTAL (horizontal) (21)
(5) Dispositif de réglage VERTICAL (vertical) (21)
(6) LOCK (Dispositif de verrouillage de la position
horizontale de l'objectif) (21)
(7) Touche STANDBY/ON (17)
(8) Touche SOURCE (17)
(9) Touche MENU (26)
(10) Voyant SECURITY (69)
(11) Voyant LAMP (90)
(12) Voyant TEMP (90)
(13) Voyant POWER (90)
Panneau arrière (9~13)
(1) Port LAN
(2) Port USB TYPE A
(3) Port HDMI
(4) Port USB TYPE B
(5) Port MIC (13)
(6) Port AUDIO IN1
(7) Port AUDIO IN2
(8) Ports AUDIO IN3 (L, R)
(9) Ports AUDIO OUT (L, R)
(10) Port COMPUTER IN1
(Voir page suivante)
(11) Ports COMPUTER IN2 (12)
(G/Y, B/Cb/Pb, R/Cr/Pr, H, V)
(12) Port REMOTE CONTROL
(13) Port MONITOR OUT
(14) Port CONTROL
(15) Ports COMPONENT (Y,Cb/Pb, Cr/Pr)
(16) Port VIDEO
(17) Ports S-VIDEO
(18) Accroche de sécurité (14)
Introduction
STANDBY/ON SOURCE MENU
SECURITY
LAMP
TEMP
POWER
