13.2.1 Verrouillage à vis des couteaux
Pos : 104.26 /BA/Wartung/M ähwer ke/M ess erschr aub / M ess erschnellversc hlus s/Bes chr eibung M ess er wec hs el M ess erschr aubversc hluss @ 47\mod_1285661949953_64.doc x @ 456866 @ @ 1

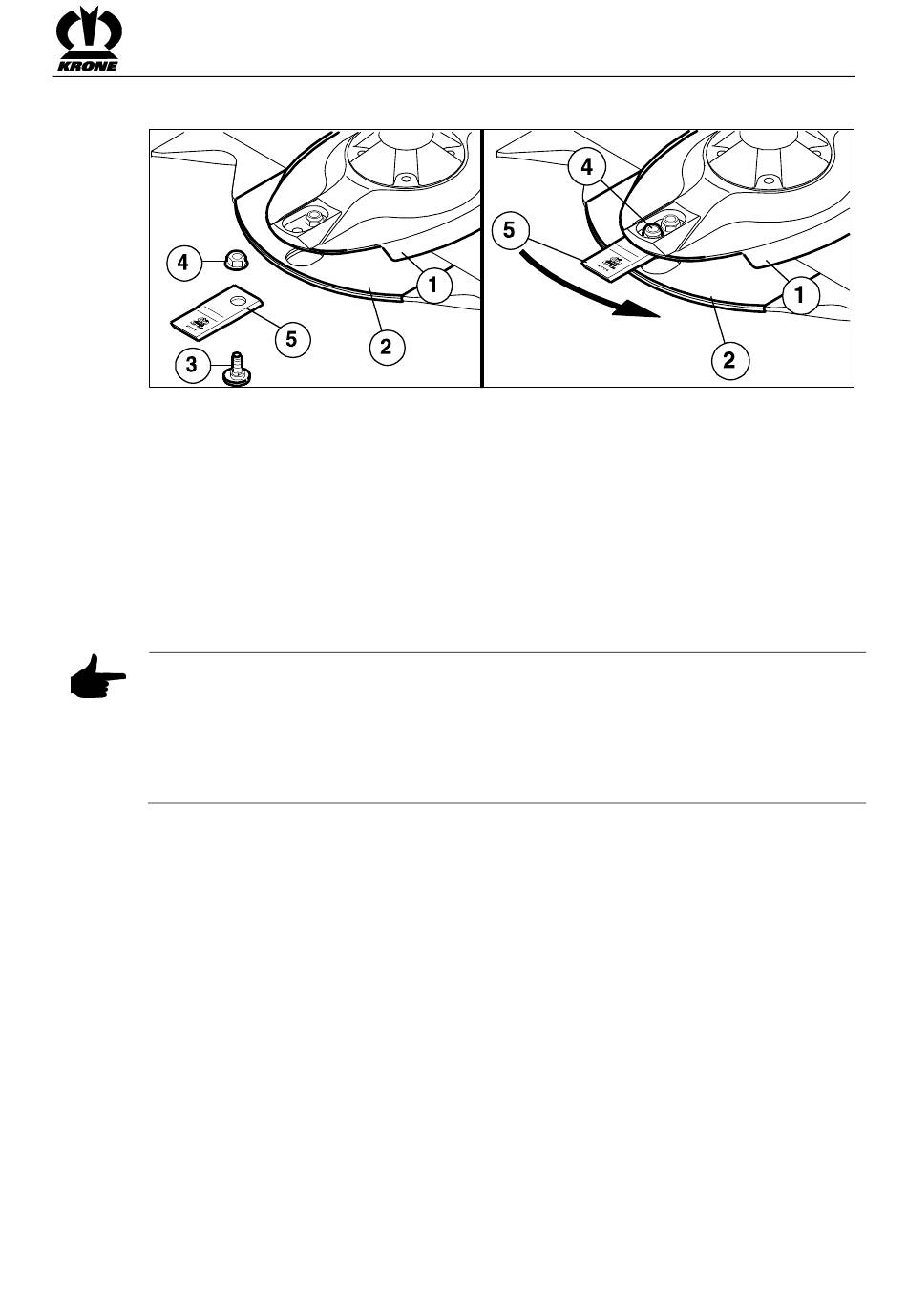

Fig. 56
• Rabattre vers le haut le dispositif de protection
• Nettoyer la zone
• Démonter les lames endommagées ou usées
• Pour le montage, introduire la lame (5) entre le patin d'usure (2) et le porte-couteau (1)
• Introduire la goupille de fixation (3) par le bas à travers le patin d'usure, le lame et le porte-
couteau
• Visser l'écrou de blocage (4) par le haut sur la goupille de fixation et le serrer à fond (couple
de serrage, voir chapitre « Couples de serrage »)
• Répéter l'opération pour toutes les lames
• Les couteaux une fois montés, rabattre de nouveau le dispositif de protection
Remarque
• Les lames de coupe pour les porte-couteaux / tambours à couteaux tournant à gauche et à
droite sont différentes. Respecter le sens de rotation lors du montage !
• La flèche figurant sur les lames de coupe doit correspondre au sens de rotation des porte-
couteaux / tambours à couteaux correspondants.
• L'écrou de blocage (4) destiné au maintien des goupilles de fixation ne doit être utilisé
qu'une seule fois.
Lame tournant à droite Réf. : 139-889
Lame tournant à gauche Réf. : 139-888
Pos : 104.27 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
Maintenance - Remplacement des Couteaux
EC-0-250
87
