Krone EasyCut F 320 CV Notice D'utilisation D'origine page 53

Pos : 79.13 /Ü bersc hriften/Ü berschriften 2/A-E/EEinstellen der Sc hnitthöhe @ 0\mod_1196660879619_64.doc x @ 9189 @ 2 @ 1
10.3 Réglage de la hauteur de coupe
Pos : 79.14 /BA/Ei nstellungen/M ähwer ke/Schnitthöhe/Sc hni tthöhe Bil d EC 28/32 C V @ 3\mod_1204708273867_64.doc x @ 71806 @ @ 1

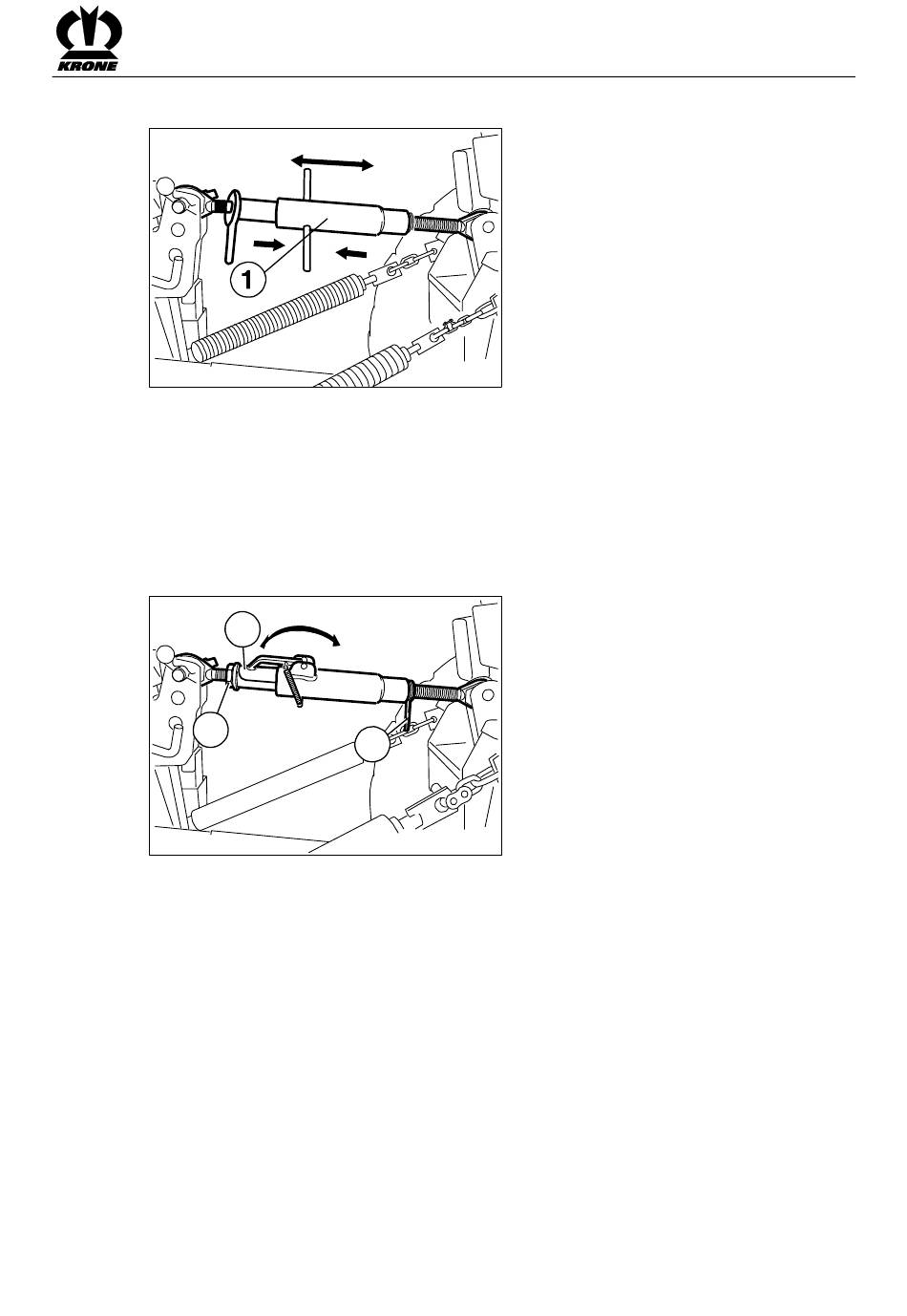

Fig. 30
Pos : 79.15 /BA/Ei nstellungen/M ähwer ke/Schnitthöhe/Sc hni tthöhe größer _gering er @ 0\mod_1196661562478_64.doc x @ 9267 @ @ 1
La hauteur de coupe est réglée à l'aide du bras supérieur (1).
Pour ce faire :
• Abaissez la faucheuse frontale en position de travail
• Tournez le bras supérieur (1)
Bras supérieur plus long = hauteur de coupe moindre
Bras supérieur plus court = hauteur de coupe plus importante
Pos : 79.16 /BA/Ei nstellungen/M ähwer ke/T eles kopoberlenker @ 3\mod_1204708776180_64.doc x @ 71833 @ 3 @ 1
10.3.1 Bras supérieur télescopique
3
Fig. 31:
Pour permettre à la faucheuse à disques frontale de s'adapter au sol dans le sens du
déplacement, il est possible de se procurer un bras supérieur télescopique en option. La
hauteur de coupe est réglée au moyen du bras supérieur télescopique en desserrant les contre-
écrous (2) et (3). Le ressort de compression du bras supérieur télescopique est activé en
changeant l'étrier d'arrêt (1) de position. L'adaptation optimale de la faucheuse frontale dans le
sens du déplacement est ainsi garantie.
Pos : 79.17 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
1
2
EC-083-2
AFA-0-020
Réglages
53
