Montage
6.3
Configurations de montage
30
M A N U E L D ' U T I L I S A T I O N
8030039/AE00/V1-1/2025-02
Tronçons d'entrée et de sortie
Selon pré-perturbation :
Faible : entrée droite 3D /sortie droite 2D
●
Forte : entrée droite 5D /sortie droite 2D
●
Il ne doit pas y avoir les éléments suivants sur une distance allant jusqu'à 5 ‐DN en amont
du compteur :
une vanne qui ne soit pas toujours complètement ouverte pendant le fonctionnement,
●
un régulateur de pression.
●
≥ 3 DN

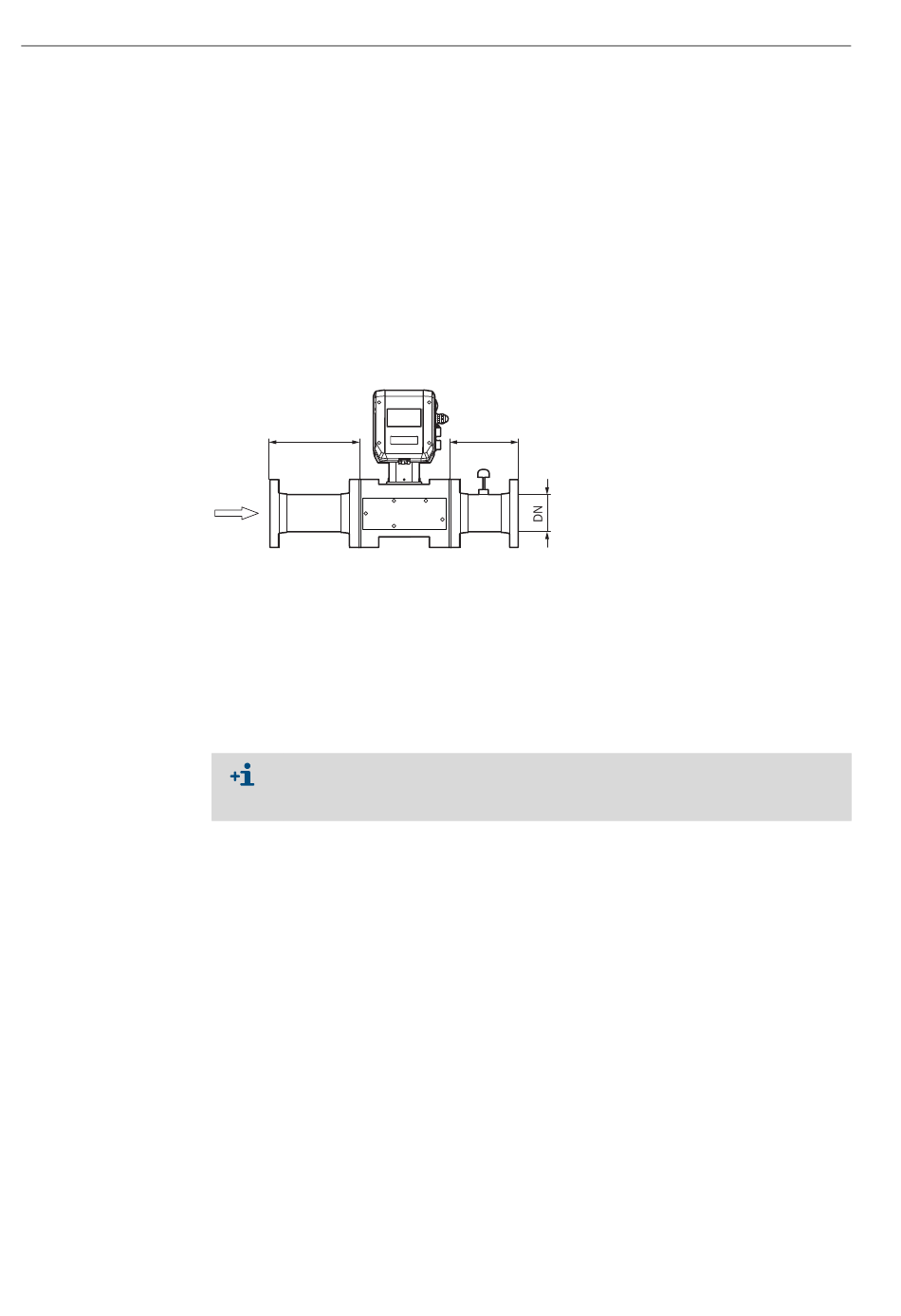

Figure 9 : Exigences sur l'installation
Capteur de température
Le capteur de température doit être installé sur la canalisation en place après le point de
mesure.
Le capteur de température ne doit pas être éloigné de plus de 5 DN (diamètre nominal) du
compteur.
Les numéros de série peuvent être modifiés ; pour cela l'interrupteur de protec-
tion doit être ouvert (le plombage doit être rompu). Droits d'accès : Utilisateur
autorisé.
≥ 2 DN
2
1
