Description produit
26
M A N U E L D ' U T I L I S A T I O N
8030039/AE00/V1-1/2025-02
Si rien d'autre n'est spécifié, le FLOWSIC550 est livré avec les réglages standard suivants :
Système d'unités
Unité T
Unité P
Symboles selon
Méthode de calcul
Conditions de référence de
densité et de pouvoir
calorifique
Pression de base
Température de base
Le FLOWSIC550 avec conversion de volume et capteurs externes sera installé à un endroit
de mesure où un point de contrôle du fonctionnement/un calibrage du capteur de pression
ou de température est nécessaire dans l'installation.
Pour tester le capteur de pression, l'installation d'une vanne trois voies est conseillée qui
sépare le capteur de pression de la pression à mesurer et est munie d'un raccordement de
test.
1
1 Raccord à vis 1/4" NPT sur tube D06
ou raccord à vis 1/4" NPT sur tube 1/4"
2 Levier
3 Raccord de test (coupleur Minimess)
4 Capteur de pression, filetage du raccord G 1/4"

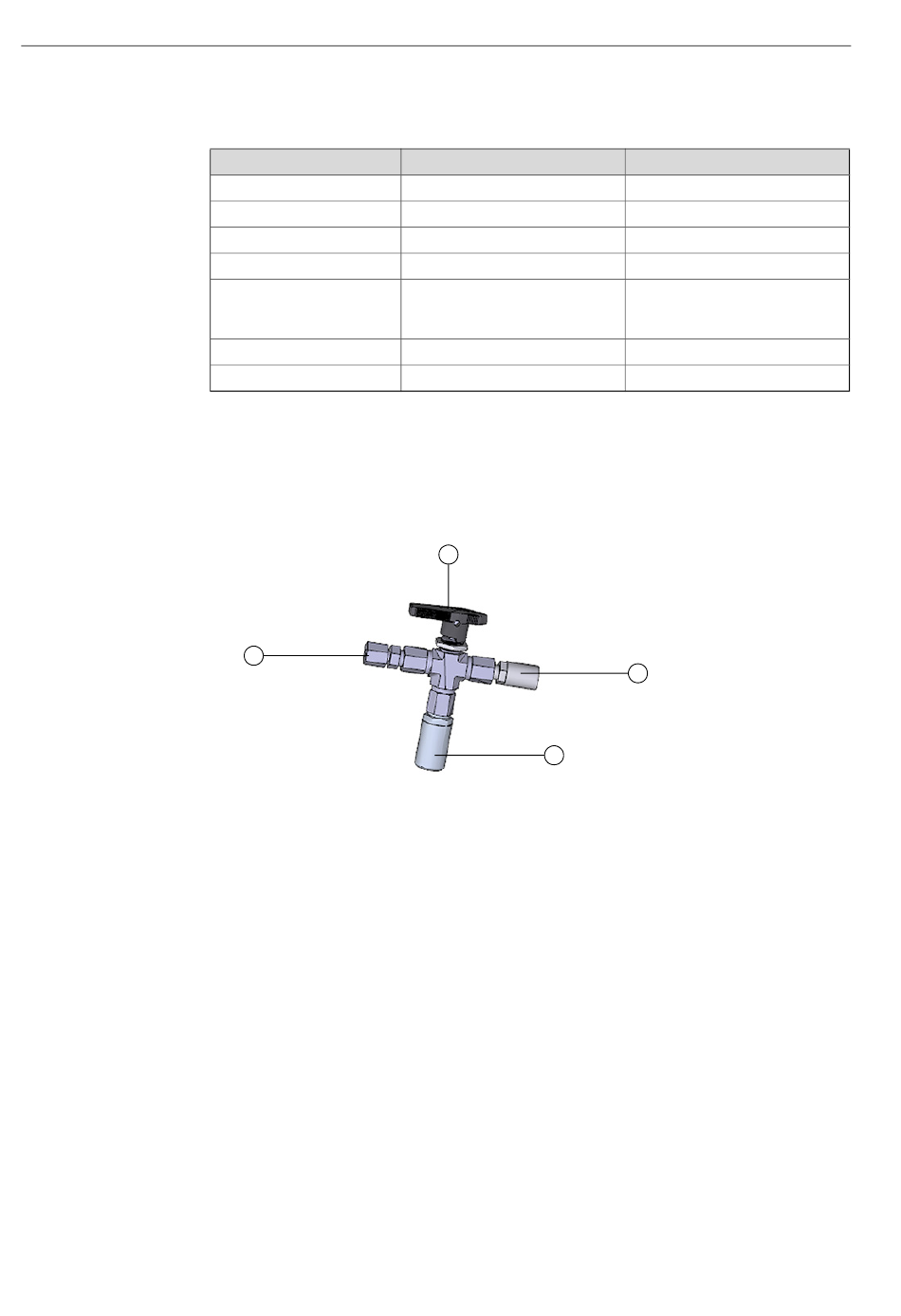

Figure 7 : Vanne test à 3 voies avec capteur p et raccord Minimess
SI
°C
bar
EN 12405
SGERG88
(T1/T2/p2)
25 °C/0 °C/1,01325 bar (a)
1,01325 bar (a)
0 °C
2
4
FLOWSIC550
Imperial
° F
psi
API
AGA 8 Gross méthode 1
(T1/T2/p2)
60 °F/60 °F/14,7300 psi (a)
14,7300 psi (a)
60 °F
3
