Entrée/Sortie Fonction/Signal - Endress+Hauser Flowsic550 Manuel D'utilisation

FLOWSIC550
Endress+Hauser
Disposition des connexions
BAT 1 BAT 2
J801 J800
- -
+ +
C836 C847 C865
C835 C806 C862

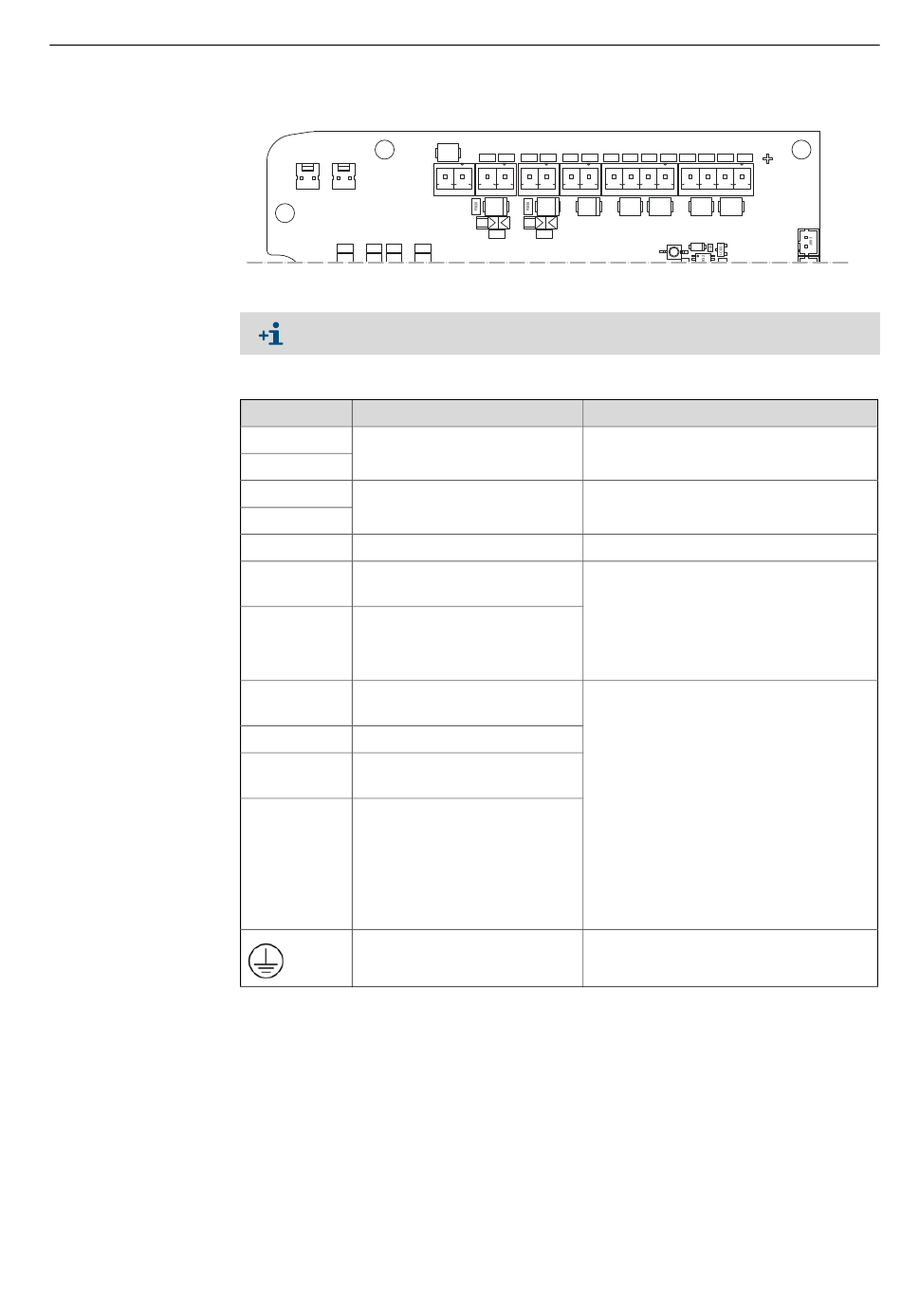

Figure 14 : Implantation des raccordements FLOWSIC550
Les bornes de raccordement sont comprises dans la livraison.
Paramètres opérationnels
Entrée/sortie Fonction/Signal
BAT1 „+"
Alimentation par batterie
BAT1 „-"
BAT2 „+"
Alimentation par batterie
BAT2 „-"
Ext. Power Alimentation externe
Sortie binaire DO0 „+"
DO0 „+"
Sortie binaire DO0 „-"
DO0 „–"
Sortie binaire DO1 „+"
DO1 „+"
DO1 „-" Sortie binaire DO1 „-"
Sortie binaire DO2 „+"
DO2 „+"
Sortie binaire DO2 „-"
DO2 „-"
Terre
- DO2 + - DO1 + - DO0 +
Z802
C822 C821 C839 C838 C841 C840
J802 J820 J830 J840
- +
Z820 Z830 Z840
ext. Power
8 ... 16 Vdc
S820 S830
R824 R834
NAMUR/OC NAMUR/OC
C817
C808
Installation électrique
RS485-1 RS485-2
- + B A - + B A
C919 C918 C921 C920 C935 C936 C933 C934
J907 J930
Z906 Z907 Z930 Z931
PD933
D937
R941
C931
Paramètres opérationnels
Pack batterie, numéro article : 2064018
Pack batterie, numéro article : 2064018
8 ... 16 V DC
NAMUR, isolé galvaniquement
Tension nominale maximale 16 V DC
Ion = 3,6 mA @ 8,2 V 1KΩ
Ioff = 0,75 mA @ 8,2 V 1KΩ
Passive, isolée galvaniquement
Connexion en tant que :
OC (Open Collector) :
U = 3 V DC...16 V DC
I = 20 mA
MAX
R < 10 Ω (U < 1,5 V)
ON Drop
R >1 MΩ
OFF
ou NAMUR :
Tension nominale maximale 16 V DC
I = 3,6 mA @ 8,2 V 1 KΩ
on
I = 0,75 mA @ 8,2 V 1 KΩ
off
M A N U E L D ' U T I L I S A T I O N
8030039/AE00/V1-1/2025-02
