Picomag IO-Link
Endress+Hauser
Broche Affectation
3 L-
4 I/O 1

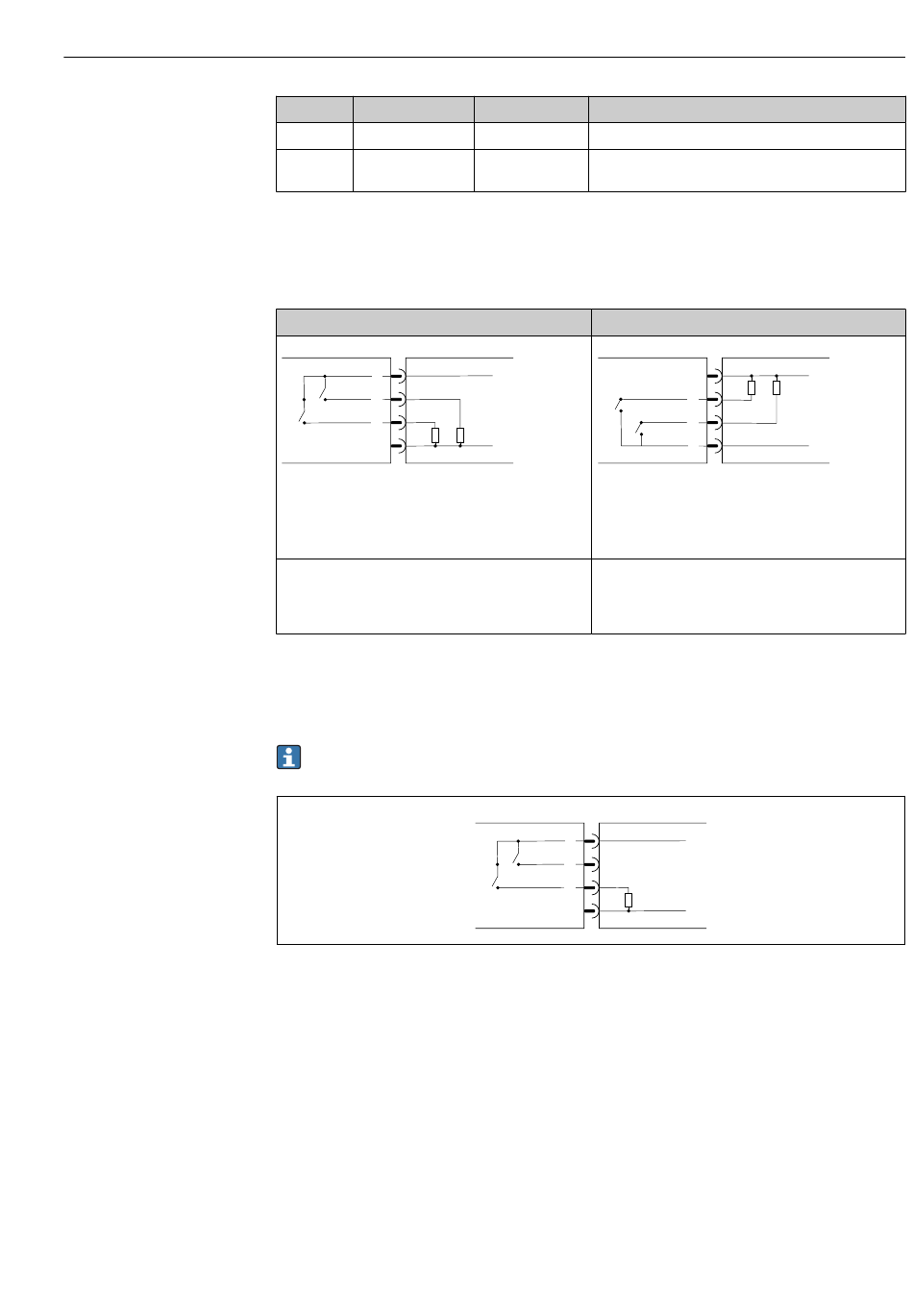

Version de configuration sortie tout ou rien

Le comportement de commutation des entrées/sorties I/O 1 et I/O 2 peut être configuré
indépendamment l' u n de l' a utre.
1)
PNP
A
1
2
4
3
A Connecteur (appareil de mesure)
B Connecteur femelle (côté client)
L+ Tension d' a limentation +
L- Tension d' a limentation -
La charge est commutée sur le côté haut L+. Le courant
de charge maximal est de 250 mA. La sortie est
protégée contre les courts-circuits et l' i nversion de
polarité.
1) Positif Négatif Positif (high side switch)
2) Négatif Positif Négatif (low side switch)

Version de configuration sortie impulsion

L' o ption est disponible uniquement pour la sortie 1 →  25
 3 Sortie impulsion avec comportement de commutation PNP
A Connecteur (appareil de mesure)
B Connecteur femelle (côté client)
L+ Tension d' a limentation +
L- Tension d' a limentation -
La charge est commutée sur le côté haut L+. Le courant de charge maximal est de 250 mA.
La sortie est protégée contre les courts-circuits et l' i nversion de polarité.
Couleur Description
Bleu Tension d' a limentation -
Noir Entrée/sortie 1, peut être configurée indépendamment
de I/O 2
2)
NPN
B
L+
L-
A0033005
A Connecteur (appareil de mesure)
B Connecteur femelle (côté client)
L+ Tension d' a limentation +
L- Tension d' a limentation -
La charge est commutée sur le côté bas L-. Le courant
de charge maximal est de 250 mA. La sortie est
protégée contre les courts-circuits et l' i nversion de
polarité.
A
1
2
4
3
Raccordement électrique
A B
L+
1
2
4
3 L-
B
L+
L-
A0033006
A0047257
