Raccordement électrique
18

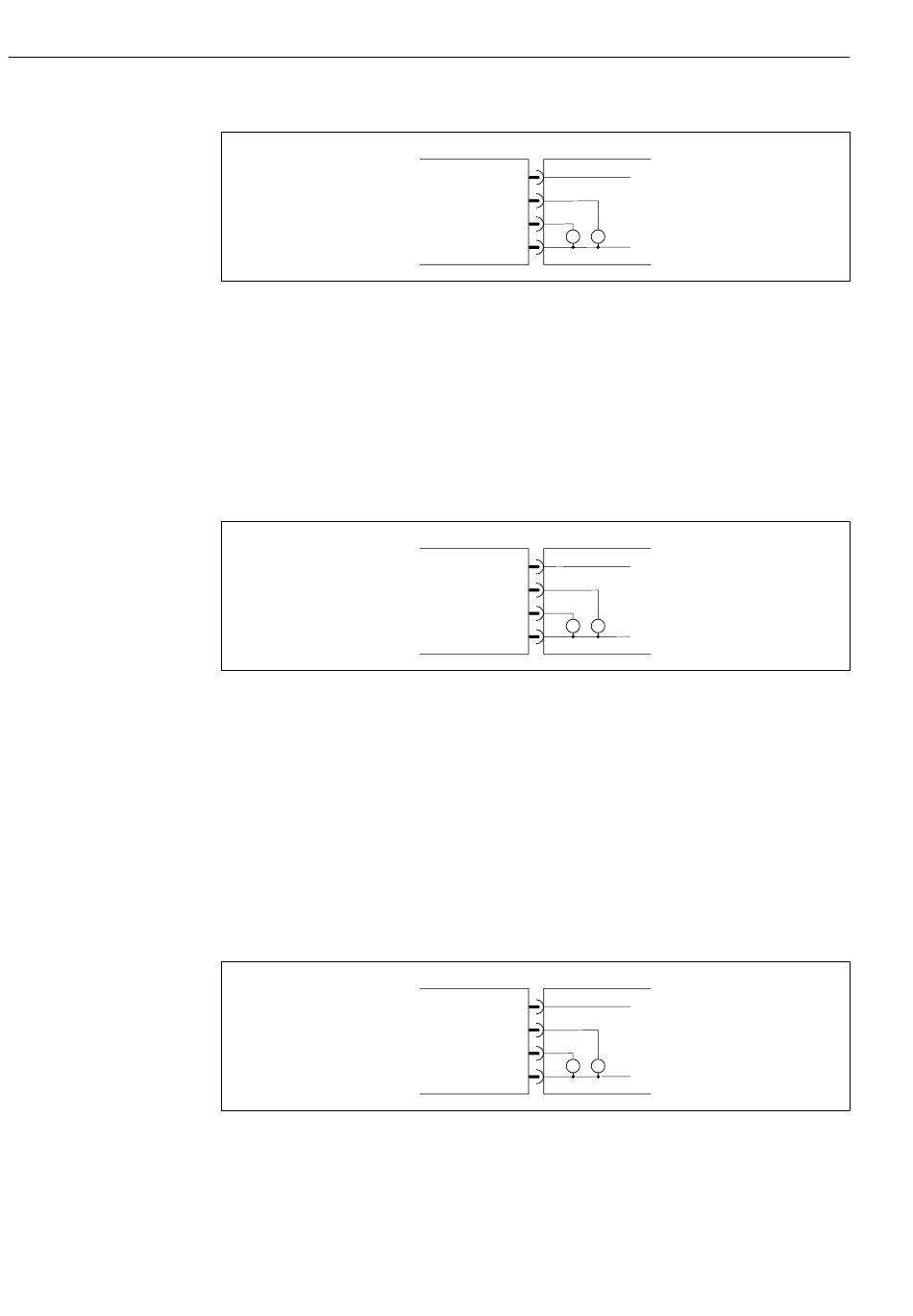

Version de configuration sortie courant
4
Sortie courant, active, 4 ... 20 mA
A
Connecteur mâle (appareil de mesure)
B
Connecteur femelle (côté client)
L+
Tension d' a limentation +
L-
Tension d' a limentation -
Le courant s' é coule de la sortie à L-. La charge limite ne doit pas excéder 500 Ω. Une
charge plus importante déforme le signal de sortie.
Version de configuration sortie tension
5
Sortie tension, active, 2 ... 10 V
A
Connecteur mâle (appareil de mesure)
B
Connecteur femelle (côté client)
L+
Tension d' a limentation +
L-
Tension d' a limentation -
La tension de la sortie s' a pplique à L-. La charge doit être d' a u moins 600 Ω. La sortie est
protégée contre les courts-circuits et l' i nversion de polarité.
Version de configuration entrée numérique
• 15 V (seuil d' e nclenchement)
• 5 V (seuil de déclenchement)
6
Entrée numérique
A
Connecteur mâle (appareil de mesure)
B
Connecteur femelle (côté client)
L+
Tension d' a limentation +
L-
Tension d' a limentation -
A
B
L+
1
2
4
A
A
3
L-
A
B
L+
1
2
4
V
V
3
L-
A
B
L+
1
2
4
=
=
3
L-
Picomag IO-Link
A0046581
A0046582
A0033008
