6 Raccordement électrique
6.1 Sécurité électrique
Conformément aux réglementations nationales applicables.
6.2

Exigences de raccordement

6.2.1 Exigences relatives au câble de raccordement
Les normes et directives nationales s' a ppliquent. Le câble peut être commandé en option
comme accessoire →  40.
Câble de raccordement M12 × 1 codage A
Section de conducteur
Au moins 0,12 mm
Indice de protection IP65/67, degré de pollution 3
Spécification de Au moins 20 °C (68 °F) de plus que la température ambiante maximale de
température l' a pplication
6.2.2

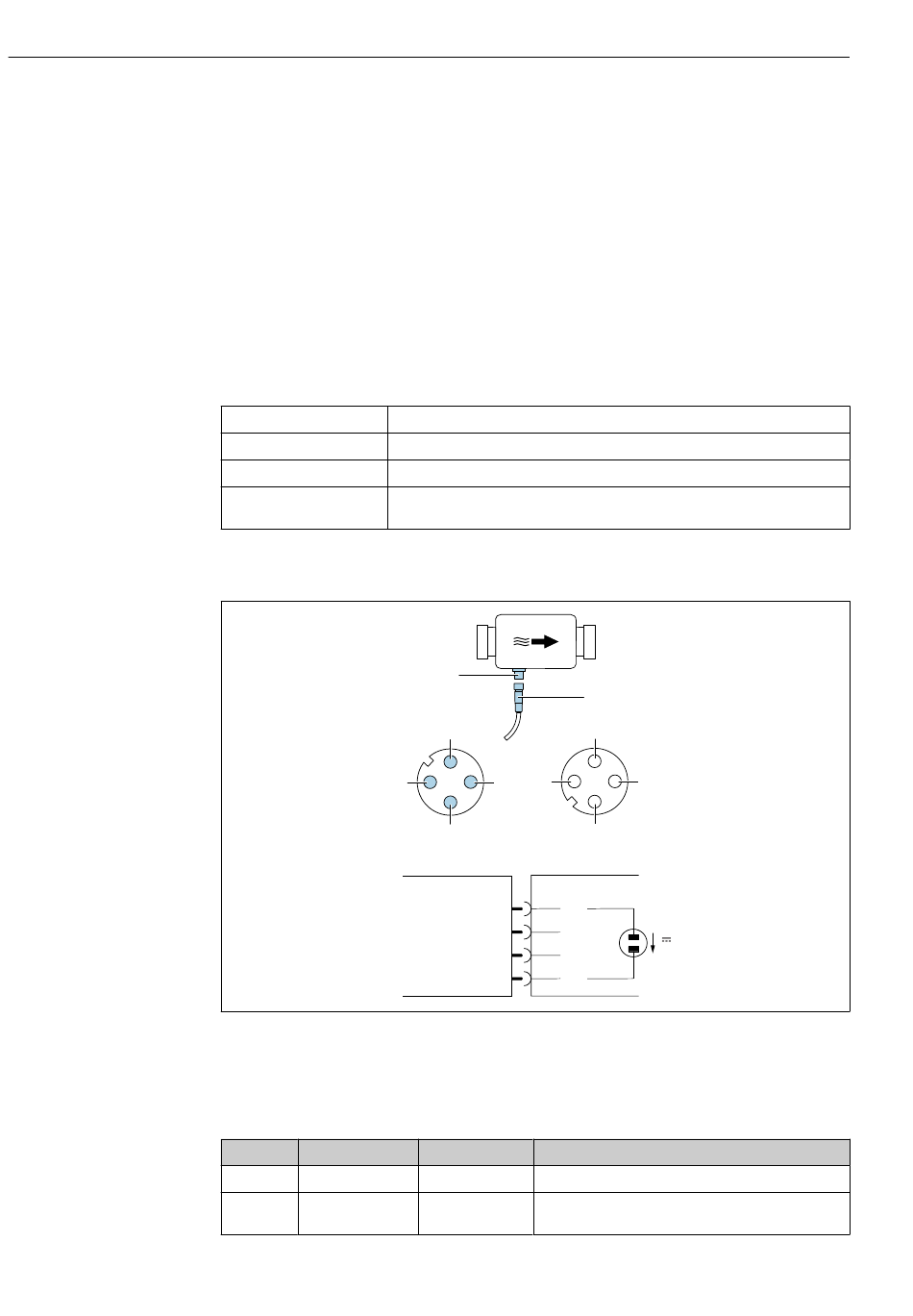

Affectation des broches, connecteur d'appareil

A Connecteur (appareil de mesure)
B Connecteur femelle (côté client)
1 - 4 Affectation des broches
Affectation des broches
Broche Affectation
1 L+
2 I/O 2
2 (AWG26)
A
1
4 2
2
3
A
L+
1
2 IO2
4 IO1
3 L-
Couleur Description
Brun Tension d' a limentation + (18 ... 30 V
Blanc Entrée/sortie 2, peut être configurée indépendamment
de I/O 1
Picomag IO-Link
B
3
4
1
B
+
-
/max. 3 W)
DC
