11.2 Interface Remote
11.2
Interface Remote
11.2.1
Affectation des broches de l'interface Remote
70
■■■■■■■■
nément, pour le paramètre Gas type (type de gaz), il faut sélectionner la
valeur other (autre).
Temps d'extraction
Il faut régler sur le titreur un temps d'extraction d'au moins 5 min pour
éviter que le titrage soit interrompu avant que l'échantillon ait libéré son
eau.
Conditionner le système
Avant toute détermination, le système doit être conditionné avec un fla-
con d'échantillon (flacon de conditionnement) vide et fermé.
5
1
1
9
6
6

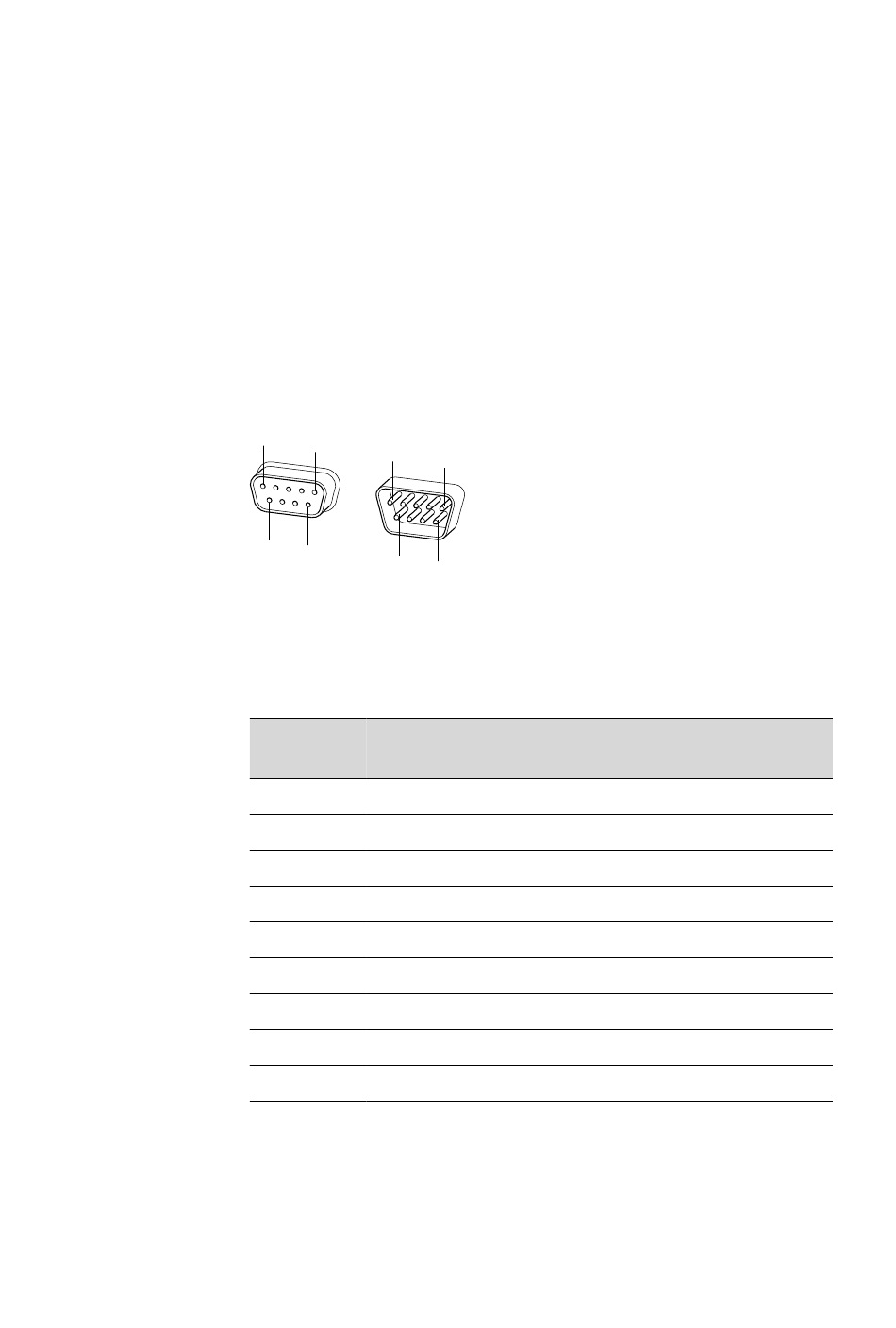

Figure 23
Affectation des broches de la prise et de la fiche Remote
Le schéma ci-dessus de l'affectation des broches est valable pour tous les
appareils Metrohm avec connecteur Remote D-Sub à 9 pôles.
Tableau 1
Entrées et sorties de l'interface Remote
Nº de bro-
Affectation
che
1
Sortie 0
2
Sortie 1
3
Sortie 2
4
Sortie 3
5
Sortie 4
6
0 volt (GND)
7
+5 volts
8
Entrée 0
9
Entrée 1
5
9
■■■■■■■■■■■■■■■■■■■■■■
Fonction
Sample Ready
Température ok
Flow on
Erreur
Continue
Cond ok
885 Compact Oven SC
