4.10 Monter le tuyau de chauffage dans la cellule de titrage KF
24
￭￭￭￭￭￭￭￭
2 Faire passer le joint torique du bouchon du tuyau de chauffage
par-dessus le tuyau de chauffage.
3 Faire passer la partie inférieure du bouchon du tuyau de chauffage
par-dessus le tuyau de chauffage et visser ensemble les trois parties
(sans trop serrer).
4 Monter le bouchon avec la pointe du tuyau de chauffage dans l'un
des deux orifices de rodage normale de la cellule de titrage KF.
5 Décaler la pointe verticalement de manière à ce que l'orifice de
sortie du tuyau plonge aussi profond que possible. La pointe ne doit
cependant pas gêner le barreau d'agitation dans la cellule de titrage
KF. Serrer ensuite complètement le bouchon du tuyau de chauffage.
Cellule de titrage KF volumétrique
Retirer la housse de protection de la pointe du tuyau de chauffage
￭
ainsi que le joint torique E.3010.032. Vous aurez encore besoin de ce
dernier.
Chaque titreur KF est fourni avec un bouchon à septum d'injection
￭
6.2730.020. Désassembler celui-ci en trois parties et retirer le septum.
Celui-ci ne sera pas nécessaire.
6.1830.030
1
2
E.3010.032
3

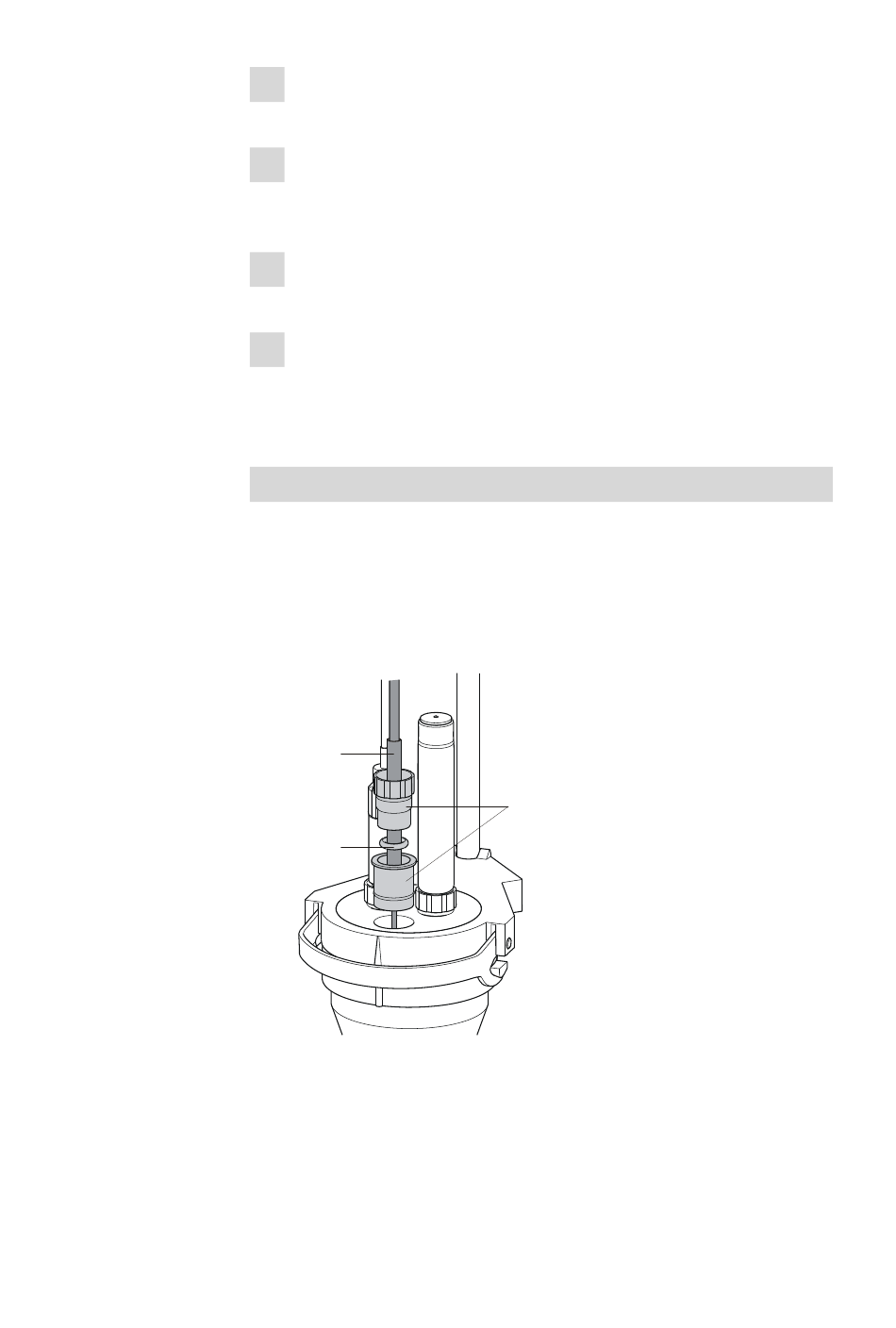

Figure 13
Cellule de titrage KF volumétrique
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
6.2730.020
885 Compact Oven SC
