4.4 Monter les aiguilles
16
￭￭￭￭￭￭￭￭
4
6.2816.070
1
2

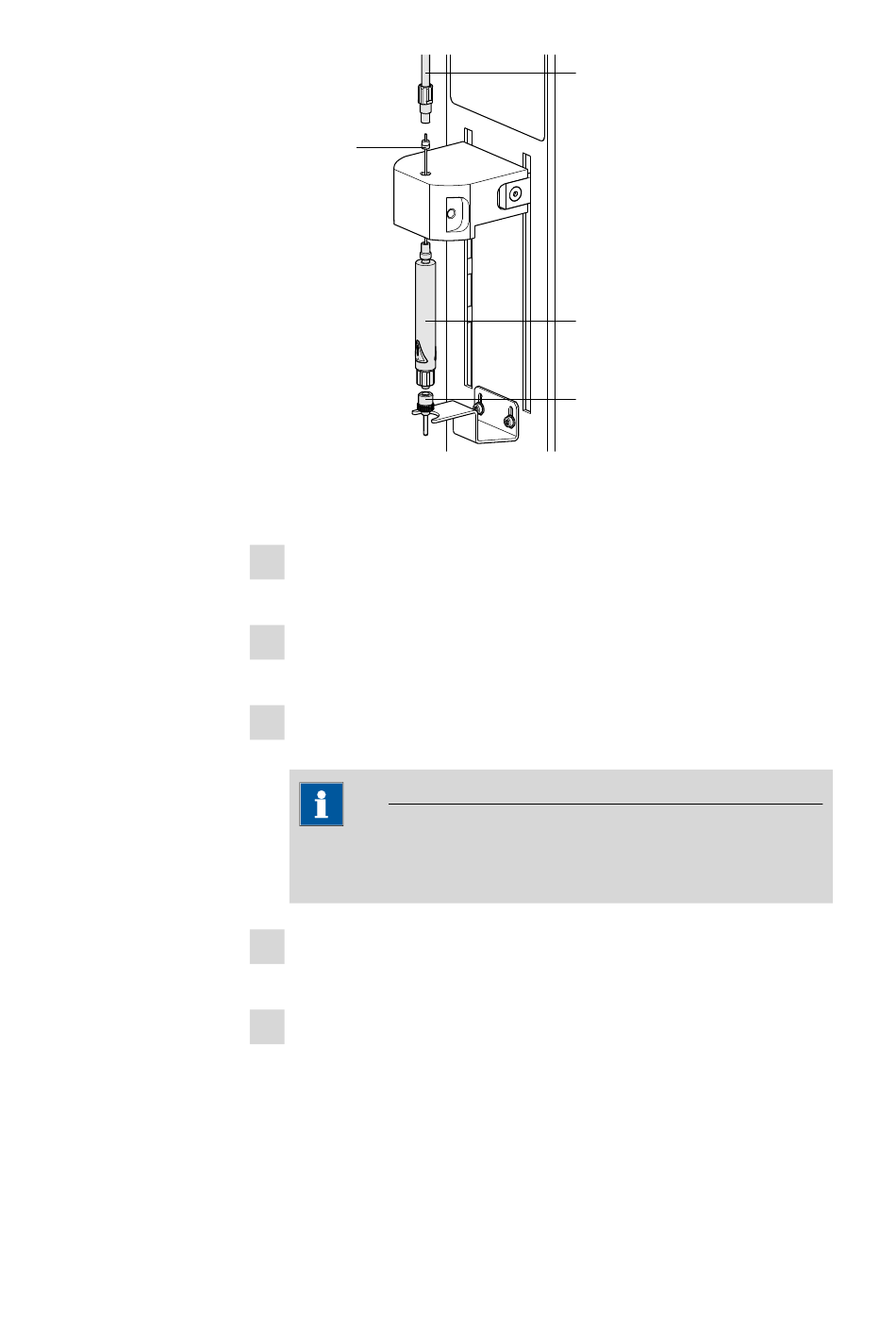

Figure 3
Monter les aiguilles
Monter les aiguilles de la façon suivante :
1 Visser le support d'aiguille 6.2049.050 dans le distributeur sur la
tête de guidage.
2 Visser l'aiguille d'échappement 6.2816.080 sur le connecteur
Luer du support d'aiguille.
3 Insérer par le haut l'aiguille d'entrée du gaz 6.2816.070 avec
précaution dans l'orifice du distributeur et la laisser tomber au fond.
REMARQUE
Vérifier que le joint d'étanchéité blanc PTFE est bien fixé sur l'ai-
guille.
4 Visser le tuyau FEP 6.1805.060 à la main sur l'orifice du distribu-
teur.
5 Visser fermement l'autre extrémité du tuyau sur l'orifice de sortie de
gaz (portant l'inscription to sample) à côté de la tour, voir figure.
6.1805.060
3
6.2049.050
6.2816.080
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
885 Compact Oven SC
