Gefahr!
Verletzungsgefahr und Risiko von
Umweltschäden durch undichte Bördel-
verbindung!
Austretendes Kältemittel kann bei Berührung
zu Verletzungen führen. Austretendes Kälte-
mittel führt zu Umweltschäden, wenn es in
die Atmosphäre gelangt.
▶
Wenn Sie eine Kältekreisleitung vom An-
schluss am Produkt lösen müssen, dann
müssen Sie eine neue Bördelung erstel-
len, bevor Sie die Bördelmutter wieder
verschrauben.
A
2
1.

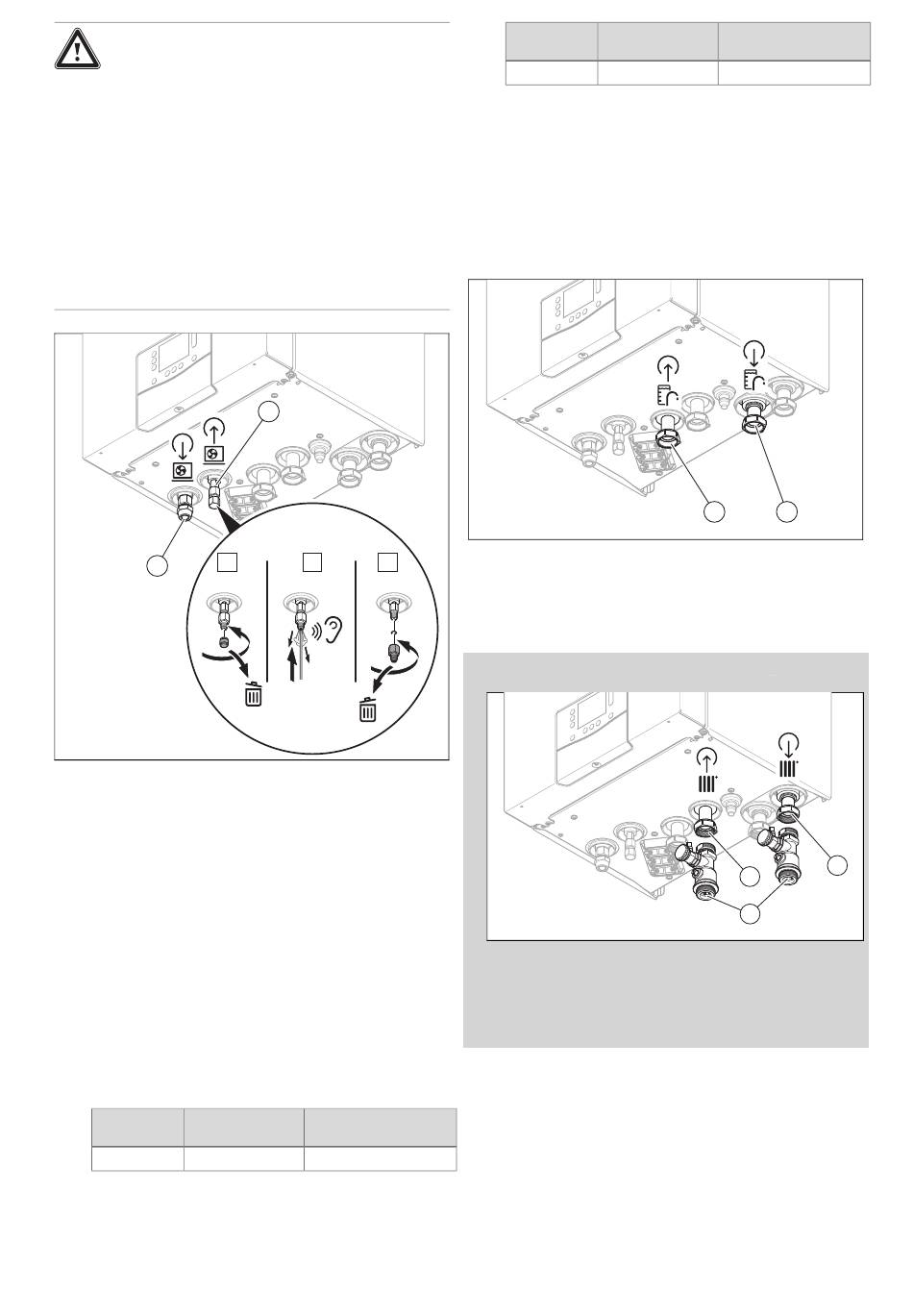

Sehen Sie für den Fall eines Austauschs des Verflüs-
sigers eine kleine zusätzliche Länge der Kältemittellei-
tungen vor.
2.
Lassen Sie die werksseitige Stickstoffbefüllung an der
Flüssigkeitsleitung (1) ab.
–
150 kPa (1.500 mbar)
◁
Ein hörbares Zischen zeigt an, dass der Kältekreis
im Produkt dicht ist.
3.
Entfernen Sie die Bördelmuttern und die Verschlüsse
an den Anschlüssen der Kältemittelleitungen am Pro-
dukt.
4.
Bringen Sie einen Tropfen Bördelöl auf die Außensei-
ten der Rohrenden auf, um ein Abreißen der Bördel-
kante beim Verschrauben zu verhindern.
5.
Schließen Sie die Heißgasleitung (2) an. Verwenden
Sie die Bördelmutter des Produkts.
6.
Ziehen Sie die Bördelmutter fest.
Heizleistung
Rohrdurchmes-
ser
5 bis 8 kW
1/2 "
7.
Schließen Sie die Flüssigkeitsleitung (1) an. Verwen-
den Sie die Bördelmutter aus dem Beipack.
8.
Ziehen Sie die Bördelmutter fest.
30
1
B
C
~ 1,5 bar N
2
Anzugsdrehmoment
50 ... 60 Nm
Heizleistung
Rohrdurchmes-
ser
5 bis 8 kW
1/4 "
5.5
Kältemittelleitungen auf Dichtheit prüfen
1.
Prüfen Sie die Kältemittelleitungen auf Dichtheit (siehe
Installationsanleitung Ausseneinheit).
2.
Stellen Sie sicher, dass die Wärmedämmung der Käl-
temittelleitungen nach der Installation noch ausreicht.
5.6
Heizungsvorlauf und Heizungsrücklauf des
Warmwasserspeichers installieren
▶
Installieren Sie Heizungsrücklauf (2) und Heizungsvorlauf
(1) des Warmwasserspeichers normgerecht.
Anschlusssymbole (→ Seite 22)
5.7
Heizkreisanschlüsse installieren
Gültigkeit: Produkt mit Magnetitabscheider
▶
Montieren Sie je einen Füll- und Entleerungshahn
(3) aus dem Beipack mit der beigelegten Dichtung an
Vor- und Rücklauf und installieren Sie Rücklauf (2)
und Vorlauf (1) des Heizkreises normgerecht.
Anschlusssymbole (→ Seite 22)
Installations- und Wartungsanleitung 8000017462_02
Anzugsdrehmoment
15 ... 20 Nm
2
1
1
2
3
