4.6

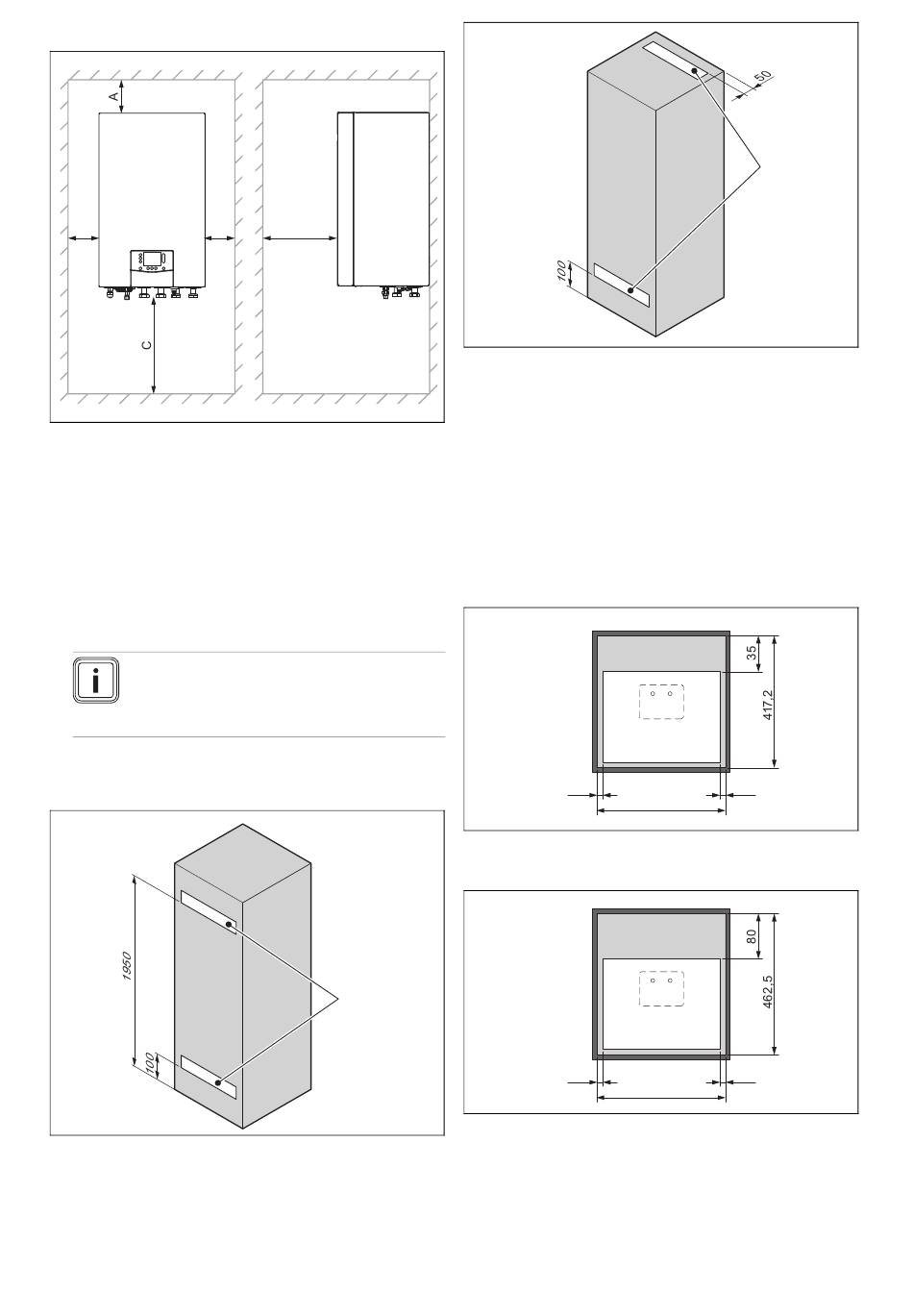

Minimumafstanden en vrije montageruimtes
B
B
≥ 40 mm; bij gebruik
A
van de internet-gateway
extra 40 mm (= 80 mm)
≥ 2,5 mm
B
▶
Om de toegang bij onderhouds- en reparatiewerkzaam-
heden te vergemakkelijken, zorgt u eventueel voor meer
ruimte aan de zijkant als de vereiste minimale afstand
aan beide productzijden.
▶
Let bij het gebruik van het toebehoren op de minimumaf-
standen/vrije montageruimtes.
Aanwijzing
Voor de kastinbouw kan de afstand (D) voor
onderhouds- en reparatiewerkzaamheden tot
2,5 m worden verminderd.
Kastinbouw
Benodigde openingen in de kastdeur
Alternatief: benodigde openingen in kastdeur en bovenkant
kast
8000017462_02 Installatie- en onderhoudshandleiding
D
≥ 400 mm
C
≥ 550 mm (maakt open
D
draaien van de schakel-
kast mogelijk)
150 cm
2
Voorwaarden
Het product mag alleen in een kast worden ingebouwd,
wanneer kan worden gewaarborgd dat een omgevingstem-
peratuur bij het product van 25 °C niet wordt overschreden.
De kastdeur moet verplicht voor een koudemiddelhoeveel-
heid van 1,84 kg R32 een opening van 150 cm² boven-
en onderaan hebben. Bij koudemiddelvulhoeveelheden >
1,84 kg R32 moeten de openingen overeenkomstig groter
zijn. (→ Pagina 220)
Minimumafstanden bij kastinbouw
Benodigde afstanden in mm bij een koudemiddelhoeveelheid
≤ 1,84 kg
2,5
Benodigde afstanden in mm bij een koudemiddelhoeveelheid
> 1,84 kg
2,5
150 cm
2
2,5
445
2,5
445
193
