8.
Assurez-vous que la tension nominale du réseau élec-
trique est bien celle du câblage de l'alimentation princi-
pale du produit.
9.
Assurez-vous que le raccordement au secteur reste
parfaitement accessible et qu'il ne risque pas d'être
masqué ou cloisonné par un quelconque obstacle.
10.
Voyez si le produit doit mettre en œuvre une fonction
de délestage du fournisseur d'énergie, mais aussi com-
ment il doit être alimenté suivant le type de coupure.
11.
Si le fournisseur d'énergie local prescrit que la pompe
à chaleur doit être commandée par un signal de com-
mande, montez un contacteur correspondant, prescrit
par le fournisseur d'énergie.
12.
Tenez compte de la charge de raccordement pour l'en-
semble des actionneurs externes raccordés (X11, X13,
X14, X15, X17) qui ne doit pas être supérieure à 2 A
max.
13.
Si la longueur du câble dépasse 10 m, prévoyez de
faire cheminer séparément le câble de raccordement
au secteur et le câble Modbus.
6.2
Exigences relatives à la qualité de la tension
secteur
Pour la tension secteur d'un réseau 230 V monophasé, la
tolérance doit s'échelonner de +10 % à -15 %.
Pour la tension secteur d'un réseau 400 V triphasé, la tolé-
rance doit s'échelonner de +10 % à -15 %. La différence de
tension entre les différentes phases fait l'objet d'une tolé-
rance de ±2 %.
Remarque
Si vous raccordez l'unité extérieure et l'unité in-
térieure 230 V sur une même phase, vérifiez que
l'impédance ne dépasse pas un rapport de puis-
sance en court-circuit de R
6.3
Exigences concernant les composants
électriques
Pour le raccordement au secteur, il faut utiliser des tuyaux
flexibles de type H05RN-F qui satisfont à la norme 60245
IEC 57.
Les coupe-circuit doivent couper intégralement le circuit et
relever de la catégorie de surtension III.
Pour la protection électrique, il faut utiliser un disjoncteur de
protection avec la caractéristique B.
Prévoyez un disjoncteur à courant de défaut de type A avec
courant différentiel de déclenchement assigné inférieur à
30 mA pour le produit si la réglementation du local d'installa-
tion l'exige.
8000017462_02 Notice d'installation et de maintenance
6.4
Dans cette notice, les séparateurs sont désignés par l'ex-
pression « coupe-circuit ». Le coupe-circuit désigne le plus
souvent un fusible ou un disjoncteur de protection monté
dans le boîtier de compteur/le tableau électrique du bâti-
ment.
6.5
Il est possible de couper temporairement la production de
chaleur de la pompe à chaleur. L'arrêt se fait par le four-
nisseur d'énergie et habituellement avec un récepteur de
contrôle d'ondulation.
6.6
66.
sce
Séparateur électrique
Installer les composants pour la fonction de
blocage des fournisseurs d'énergie
Reliez un câble de commande à 2 pôles au contact de
relais (sec) du récepteur centralisé et au raccordement
S21, voir annexe.
Remarque
En cas de commande par le biais du raccorde-
ment S21, il ne faut pas couper l'alimentation
sur place.
Servez-vous du boîtier de gestion pour spécifier s'il faut
couper le chauffage d'appoint, le compresseur ou les
deux.
Réglez le paramétrage du raccordement S21 dans le
boîtier de gestion.

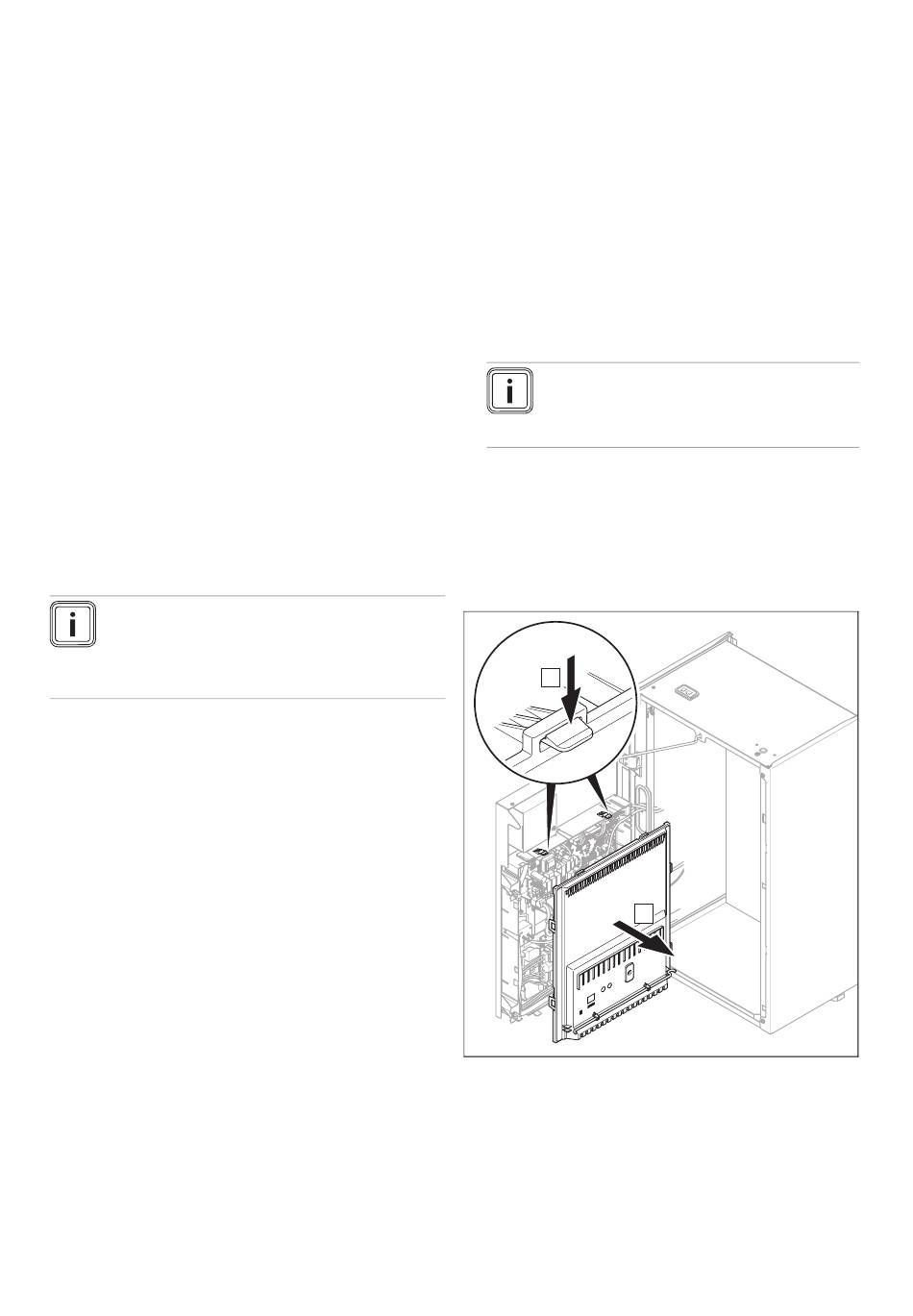

Ouverture du boîtier électrique
8x
A
B
Libérez les clips des attaches et retirez la protection du
boîtier électrique.
115
