7.
Leid de koudemiddelleidingen niet door ongeventileer-
de ruimtes waarvan het oppervlak kleiner is dan A
overeenkomstig IEC 60335-2-40:2022 G1.3 bijlage
GG.
8.
Bescherm alle koudemiddelleidingen tegen beschadi-
gingen.
9.
Houd er rekening mee dat mechanische flensverbin-
dingen van koudemiddelleidingen voor onderhouds-
doeleinden toegankelijk moeten zijn.
10.
Buig de buizen slechts één keer in hun definitieve posi-
tie. Gebruik een buigveer om knikken te vermijden.
11.
Bevestig de buizen met geïsoleerde wandklemmen
(koudeklemmen) op de muur, om trillingen te voorko-
men.
12.
Neem passende maatregelen, om uitzetten of samen-
trekken van de koudemiddelleidingen te compenseren.
13.
Leid de koudemiddelleidingen 5 tot 7 cm recht boven
de aansluiting naar boven toe weg om bij service de
flens te kunnen vervangen.
14.
Controleer of bij het openen van de afsluitingen van de
koudemiddelleidingen een gesis te horen is (veroor-
zaakt door overdruk aan stikstof in de fabriek). Als er
geen overdruk vastgesteld kan worden, controleer dan
alle schroefverbindingen en leidingen op lekkages.
5.4

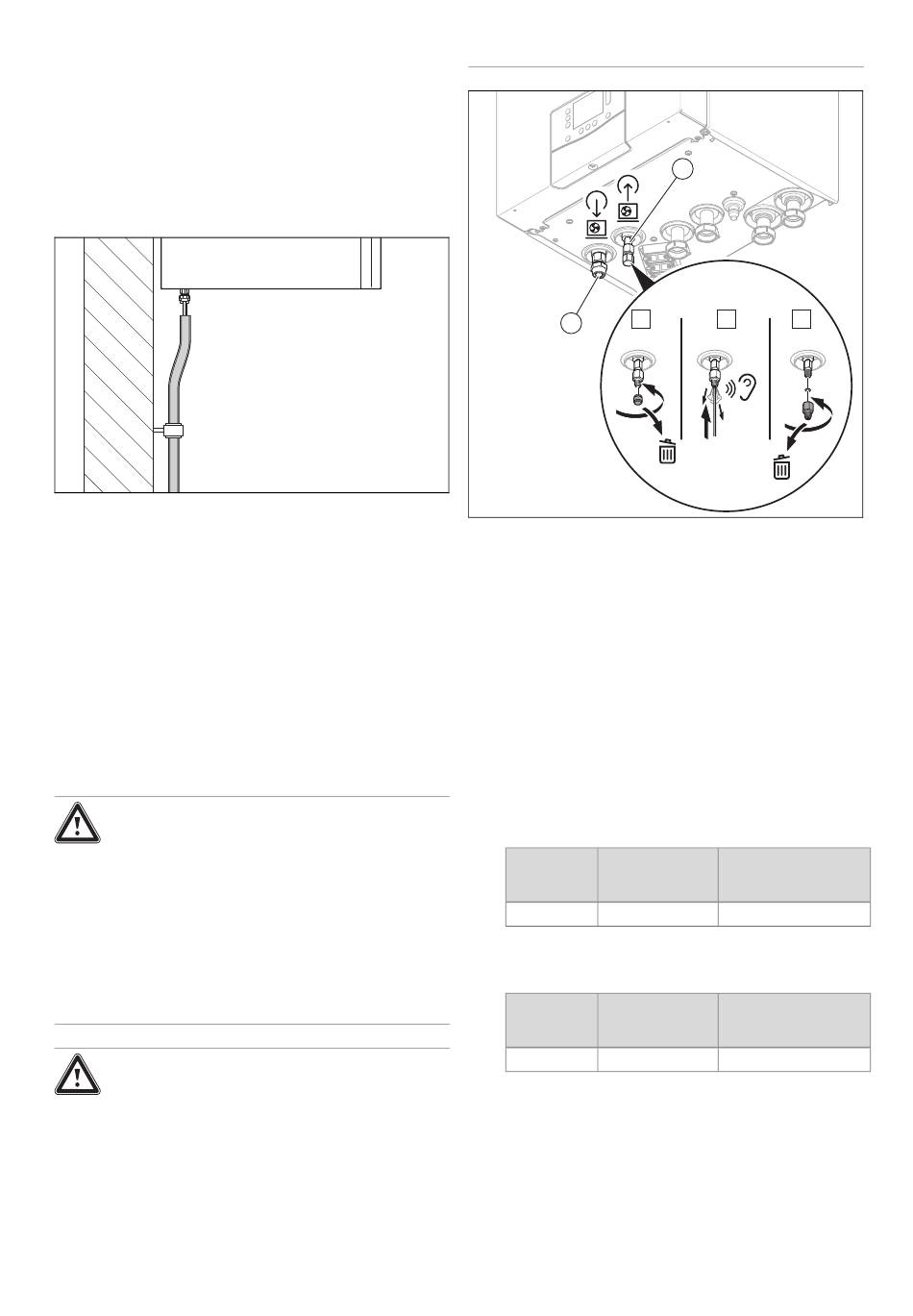

Koudemiddelleidingen aansluiten
Gevaar!
Kans op letsel en milieuschade door lek-
kend koudemiddel!
Lekkend koudemiddel kan bij contact letsels
veroorzaken. Lekkend koudemiddel leidt tot
milieuschade als het in de atmosfeer terecht-
komt.
▶
Voer de werkzaamheden aan het koude-
middelcircuit alleen uit als u hiervoor bent
opgeleid.
Gevaar!
Kans op letsel en milieuschade door lek-
kende flensverbinding!
Lekkend koudemiddel kan bij contact letsels
veroorzaken. Lekkend koudemiddel leidt tot
milieuschade als het in de atmosfeer terecht-
komt.
▶
Wanneer u een koudecircuitleiding van de
aansluiting op het product los moet ma-
196
ken, dan moet u een nieuwe flens maken,
voordat u de flensmoer weer opschroeft.
min
2
1.
Zorg bij het vervangen van de condensator voor een
beetje extra lengte van de koudemiddelleidingen.
2.
Laat de af fabriek uitgevoerde stikstofvulling via de (1)
ontsnappen.
–
150 kPa (1.500 mbar)
◁
Een hoorbaar gesis wijst erop dat het koudecircuit
in het product dicht is.
3.
Verwijder de flensmoeren en de afsluitingen aan de
aansluitingen van de koudemiddelleidingen aan het
product.
4.
Breng een druppel flensolie op de buitenzijden van de
buiseinden aan om het afbreken van de felsrand bij het
vastschroeven te vermijden.
5.
Sluit de heetgasleiding (2) aan. Gebruik de flensmoer
van het product.
6.
Draai de flensmoer vast.
Verwar-
mingsver-
mogen
5 tot 8 kW
7.
Sluit de vloeistofleiding (1) aan. Gebruik de flensmoer
uit de bijverpakking.
8.
Draai de flensmoer vast.
Verwar-
mingsver-
mogen
5 tot 8 kW
Installatie- en onderhoudshandleiding 8000017462_02
1
A
B
~ 1,5 bar N
2
Buisdiameter
Aanhaalmoment
1/2 "
50 ... 60 Nm
Buisdiameter
Aanhaalmoment
1/4 "
15 ... 20 Nm
C
